TPS62150A-Q1 器件是一款易于使用的同步降壓 DC-DC 轉換器，針對高功率密度應用進行了優化。典型值為 2.5 MHz 的高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應以及高輸出電壓精度。

該器件具有 3 至 17 V 的寬工作輸入電壓范圍，非常適合由中間總線電源軌供電的系統。該器件在 0.9 V 至 6 V 的輸出電壓下支持高達 1A 的連續輸出電流（具有 100% 占空比模式）。

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或以跟蹤配置運行。通過配置 enable 和 open-drain power-good 引腳，也可以實現電源排序。
*附件：tps62153a-q1.pdf

在省電模式下，該器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。該器件采用 3 × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：3 V 至 17 V
• 0.9 V 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 與 TPS62130A-Q1 引腳對引腳兼容
• 采用 3mm × 3mm VQFN-16 封裝

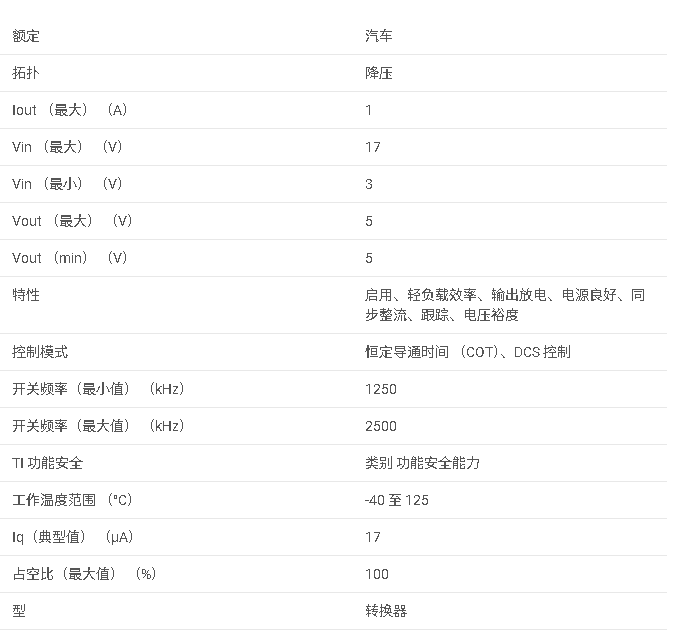

參數

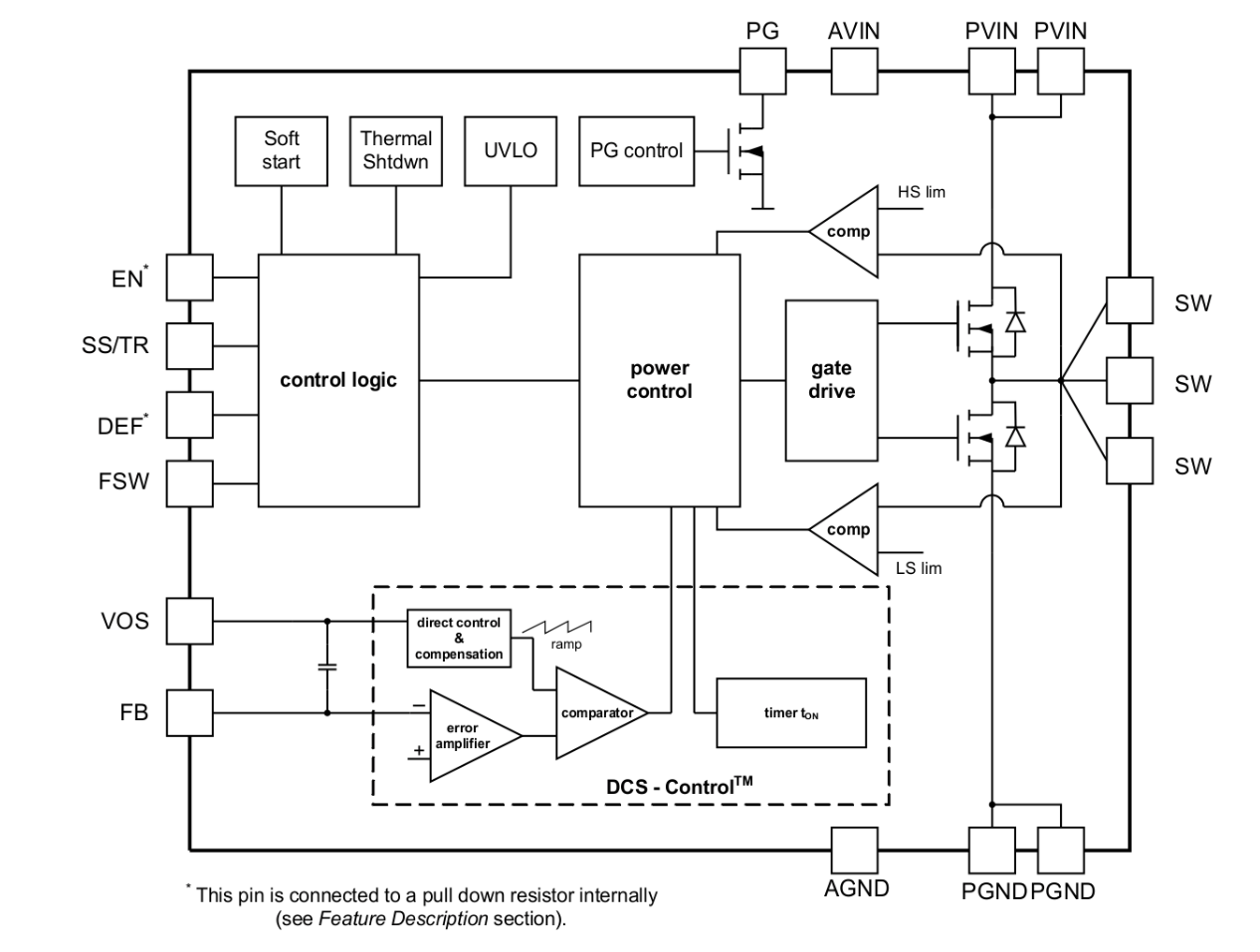

方框圖

1. 產品概述

TPS62153A-Q1是一款高效率、同步降壓DC-DC轉換器，適用于3V至17V的寬輸入電壓范圍，提供高達1A的輸出電流。該轉換器專為需要高功率密度的應用而設計，如ADAS攝像頭、汽車訪問和安全系統、汽車照明以及信息娛樂系統等。

2. 主要特性

• ?寬輸入電壓范圍?：3V至17V。
• ?高效率?：采用DCS-Control?拓撲結構，提供高效率。
• ?同步整流?：減少功率損耗，提高效率。
• ?可編程輸出電壓?：輸出電壓可調，范圍從0.9V至6V。
• ?軟啟動和跟蹤功能?：通過SS/TR引腳實現。
• ?無縫電源節省模式?：在輕載時自動進入，保持高效率。
• ?過溫和過流保護?：增強系統可靠性。
• ?AEC-Q100認證?：適用于汽車應用。

3. 應用領域

• ADAS攝像頭
• 汽車訪問和安全系統
• 汽車照明
• 信息娛樂系統
• CAN和USB電源供應

4. 功能描述

• ?DCS-Control?拓撲?：結合遲滯、電壓模式和電流模式的優點，提供快速響應和穩定操作。
• ?PWM操作模式?：在中等和重載條件下工作，提供穩定的輸出電壓。
• ?電源節省模式?：在輕載時無縫進入，降低開關頻率以維持高效率。
• ?100%占空比模式?：允許輸入電壓接近輸出電壓時的高效轉換。
• ?軟啟動和跟蹤?：通過SS/TR引腳控制輸出電壓的啟動斜坡和跟蹤。

5. 電氣特性

• ?輸入電壓范圍?：3V至17V。
• ?輸出電壓范圍?：0.9V至6V（可調）。
• ?最大輸出電流?：1A。
• ?開關頻率?：可選1.25MHz或2.5MHz。
• ?靜態電流?：典型值為17μA（在電源節省模式下）。
• ?熱關斷溫度?：典型值為160°C。

6. 典型應用電路

文件提供了TPS62153A-Q1的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻和使能引腳的配置示例。

7. 設計指南

• ?輸出電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：考慮輸出電壓紋波和負載瞬態響應來確定電容值。
• ?布局建議?：提供了布局指南，以確保最佳電源轉換性能和熱性能。

8. 封裝與訂購信息

TPS62153A-Q1提供VQFN-16封裝，尺寸為3mm x 3mm。文件還包含了封裝尺寸、引腳配置和訂購信息。

9. 安全與警告

文件提醒用戶注意靜電放電（ESD）保護，并提供了關于如何安全處理和存儲IC的建議。同時，強調了在使用該器件時需要考慮的安全和可靠性問題。
