Analog Devices Inc. AD4630-16/AD4632-16雙通道16位SAR ADC是簡單驅動的2MSPS逐次逼近寄存器 (SAR) 模數轉換器 (ADC) 。AD4630保證最大±0.9ppm INL，16位無失碼。該器件在?40°C至+125°C溫度范圍內實現出色的精度。

數據手冊：*附件：Analog Devices Inc. AD4630-16，AD4632-16雙通道16位SAR ADC數據手冊.pdf

特性

• 性能卓越
  • 吞吐量：每通道2MSPS (AD4630-16) 或500kSPS (AD4632-16) （最大值）
  • INL：±3ppm（最大值，-40°C至+125°C）
  • SNR：97.4dB（典型值）
  • THD：-127dB（典型值）
  • NSD：-157.4dBFS/Hz（典型值）
• 低功耗
  • 每通道15mW（2MSPS時）
  • 每通道5mW（500kSPS時）
  • 每通道1.5mW（10kSPS時）
• 易于驅動的功能可降低系統復雜性
  • 低輸入電流：0.6μA（直流輸入）
  • 寬共模輸入范圍：?(1/128) × VREF至+(129/128) × VREF
• 靈活的外部基準電壓范圍：4.096V至5V
  • 精確集成參考緩沖區，帶2μF旁路電容器
• 可編程模塊平均濾波器，高達216抽取
  • 擴展采樣分辨率達30位
  • 超范圍和同步位
• Flexi-SPI數字接口
  • 每通道1、2或4個SDO通道，可實現更慢的SCK
  • 回聲時鐘模式簡化了數字隔離器的使用
  • 兼容1.2V至1.8V邏輯
• 7mm × 7mm 64焊球CSP_BGA封裝，帶內部電源 和參考電容器，有助于減少系統占位面積

應用

• 自動測試設備
• 數字控制環路
• 醫療儀器
• 地震學
• 半導體制造
• 科研儀器

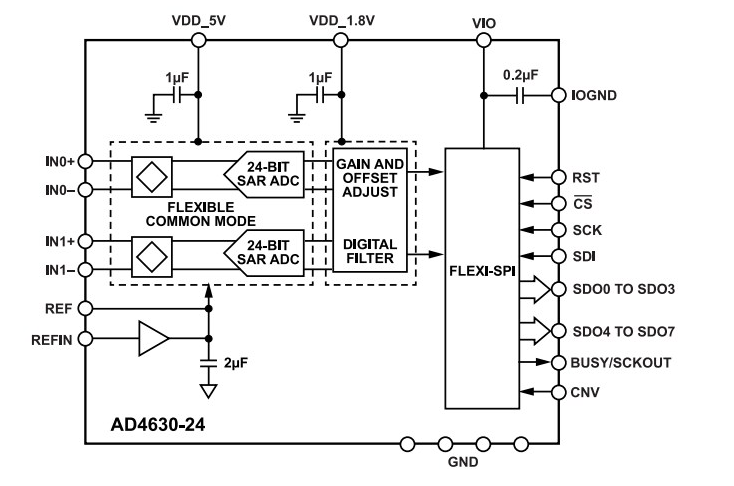

框圖
