TPS62684 是一款高頻同步降壓 DC-DC 轉換器，針對 電池供電的便攜式應用，其中高負載電流采用非常小的解決方案尺寸，并且 height 是必需的。TPS62684針對高效率和低輸出電壓紋波進行了優化， 支持高達 1600mA 的負載電流，并允許使用低成本的片式電感器和電容器。 該器件的輸入電壓范圍為 3.25V 至 5.5V，支持由鋰離子供電的應用 電池以及 5V 導軌。

該TPS62684以 5.5MHz 的開關頻率和 PWM 擴頻運行 能力。對于噪聲敏感型應用，這還提供了更低的噪聲調節輸出 作為輸入端的低噪聲。該器件支持 2.85V 固定輸出電壓，無需外部 反饋網絡。
*附件：tps62684.pdf

這些特性與高 PSRR 和 AC 負載調節性能相結合，使 適合替代線性穩壓器的器件，以獲得更好的功率轉換效率。

特性

• VIN 范圍為 3.25V 至 5.5V
• 總解決方案尺寸 <12 mm^2^
• 需要
  三個表面貼裝外部元件（一個 0805 MLCC 電感器、兩個小型陶瓷電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 高達 1600mA 的負載電流
• 5.5MHz 穩頻作
• 采用 6 引腳 NanoFree （WCSP） 封裝
• 應用
  • 平板電腦
  • 手機、智能手機
  • 數字電視、WLAN、GPS 和藍牙應用

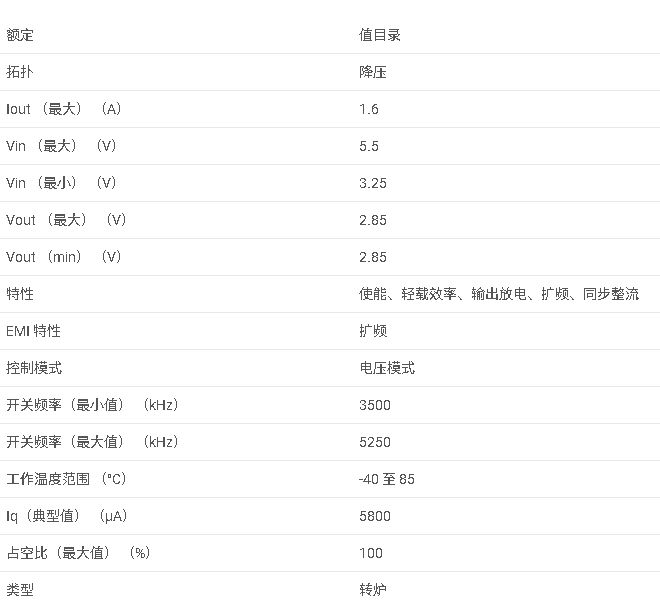

參數

1. 產品概述

TPS62684是一款高頻同步降壓DC-DC轉換器，專為小型化、高效率的電池供電便攜式應用設計。它支持高達1600mA的負載電流，并具有低輸出電壓紋波和快速瞬態響應特性。

2. 主要特性

• ?高效率?：在寬輸入電壓范圍（3.25V至5.5V）內實現高效率。
• ?小尺寸解決方案?：僅需三個表面貼裝外部組件（一個0805MLCC電感器和兩個小型陶瓷電容器）。
• ?低輸出電壓紋波?：支持使用低成本芯片電感和電容器。
• ?高頻操作?：固定5.5MHz開關頻率，可選PWM擴頻調制降低EMI。
• ?固定輸出電壓?：提供2.85V固定輸出電壓，無需外部反饋網絡。

3. 應用領域

• 平板電腦
• 手機、智能手機
• 數字電視、WLAN、GPS、藍牙設備等

4. 功能描述

• ?軟啟動?：內置軟啟動電路，控制輸出電壓的緩慢上升。
• ?欠壓鎖定?：防止在低輸入電壓下誤操作。
• ?短路保護?：集成電流限制電路，保護轉換器免受短路損害。
• ?熱關斷?：防止過熱損壞。

5. 電氣特性

• ?輸入電壓范圍?：3.25V至5.5V。
• ?輸出電壓?：固定2.85V。
• ?負載電流?：最大1600mA。
• ?開關頻率?：5.5MHz（可選PWM擴頻調制）。
• ?靜態電流?：典型值5.8mA（工作狀態），0.2μA至1.5μA（關機狀態）。

6. 典型應用電路

文件提供了詳細的典型應用電路圖，包括外部電感、輸入和輸出電容的選擇指南，以及詳細的設計步驟和計算公式。

7. 布局指南

• ?組件放置?：輸入電容、電感和輸出電容應盡可能靠近IC放置。
• ?反饋線路?：反饋線路應遠離噪聲源和噪聲跡線。
• ?熱設計?：考慮PCB布局以優化熱性能，降低結到環境的熱阻。

8. 封裝與訂購信息

TPS62684采用6引腳NanoFree?（WCSP）封裝，文件提供了詳細的封裝尺寸、引腳配置和訂購信息。

9. 設計支持

文件提供了使用WEBENCH? Power Designer進行自定義設計的鏈接，以及相關的應用筆記和設計支持資源。
