Analog Devices MAX38912 PMOS線性穩壓器是低噪聲、高PSRR器件，可提供高達500mA負載電流。該穩壓器在10Hz至100kHz頻率范圍內的輸出噪聲僅為11μV rms 。Analog Devices穩壓器受內部電路全面保護，不受損壞。這可提供可編程浪涌電流限制、輸出過流限制、反向電流限制和熱過載保護。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX38912 PMOS線性穩壓器數據手冊.pdf

特性

• 提供靈活的寬工作范圍
  • 輸入電壓范圍：1.7V至5.5V
  • 輸出電壓范圍：0.8V至5.0V
  • 最大輸出電流：500mA
  • 500mA負載和5.0V輸入電壓時具有24.3mV壓差
  • 空載電源電流：19.2μA（低功耗模式）
  • 電源電流：332μA（正常模式）
  • 關斷電源電流：<1μA
• 降低噪聲，提高精度
  • 輸出噪聲：11μVrms，10Hz至100kHz
  • 70dB PSRR（10kHz時）、250mA負載電流以及300mV輸入和輸出電壓分離
  • 在整個負載、線路和溫度范圍內的直流精度為±1%
• 簡單易用，提供強大的保護
  • 采用2pF（最小有效值）輸出電容可穩定工作
  • 可編程軟啟動速率
  • 過流和過熱保護
  • 反向電流保護
  • 電源良好輸出
• 減小了尺寸，提高了可靠性
  • 1.42mm x 0.83mm、3x2、6焊球、0.4mm間距WLP封裝
  • 2mm x 2mm、8引腳TDFN封裝
  • 工作溫度范圍：-40°C至+125°C

應用

• 手機
• 數碼相機和音頻設備
• 便攜式和電池供電設備
• 高性能傳感器，用于便攜式應用
• 物聯網傳感器
• 成像和高頻傳感器

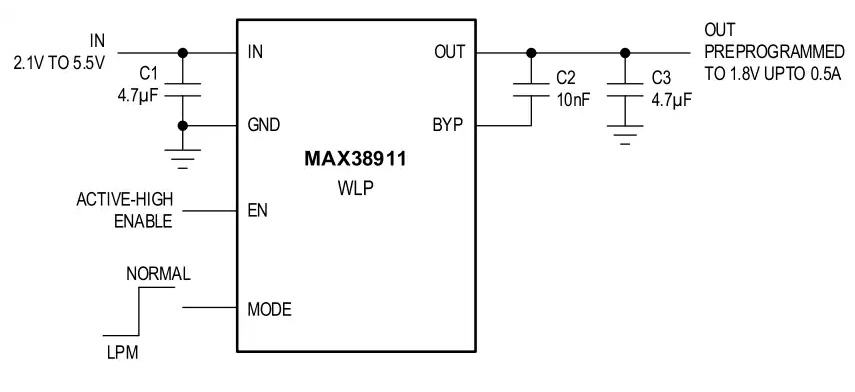

應用示意圖
