TPS54361 器件是一款具有集成高側的 60V、3.5A 降壓穩壓器 MOSFET 的該器件可承受高達 65 V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制提供 簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式可降低 空載電源電流為 152 μA。使能時，關斷電源電流降至 2 μA pin 被拉低。

欠壓鎖定在內部設置為 4.3 V，但使用外部 使能引腳的 resistor-divider輸出電壓啟動斜坡由軟啟動控制 pin 的 pin 也可以配置為排序和跟蹤。漏極開路電源正常信號 表示輸出在標稱電壓的 93% 到 106% 之間。
*附件：tps54361.pdf

寬可調開關頻率范圍允許優化任一效率 或外部組件尺寸。逐周期電流限制、頻率折返和熱關斷 在過載情況下保護內部和外部組件。

TPS54361器件采用 10 引腳 4mm × 4mm WSON 封裝。

特性

• 輕負載時效率高，具有脈沖跳躍 Eco 模式?
• 89mΩ 高側 MOSFET
• 152μA 工作靜態電流和 2μA 關斷電流
• 100kHz 至 2.5MHz 可調開關頻率
• 與 External Clock 同步
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• UV 和 OV 電源良好輸出
• 可調軟啟動和排序
• 0.8V 1% 內部電壓基準
• 10 引腳 WSON，帶導熱墊封裝
• –40°C 至 150°C TJ工作范圍

參數

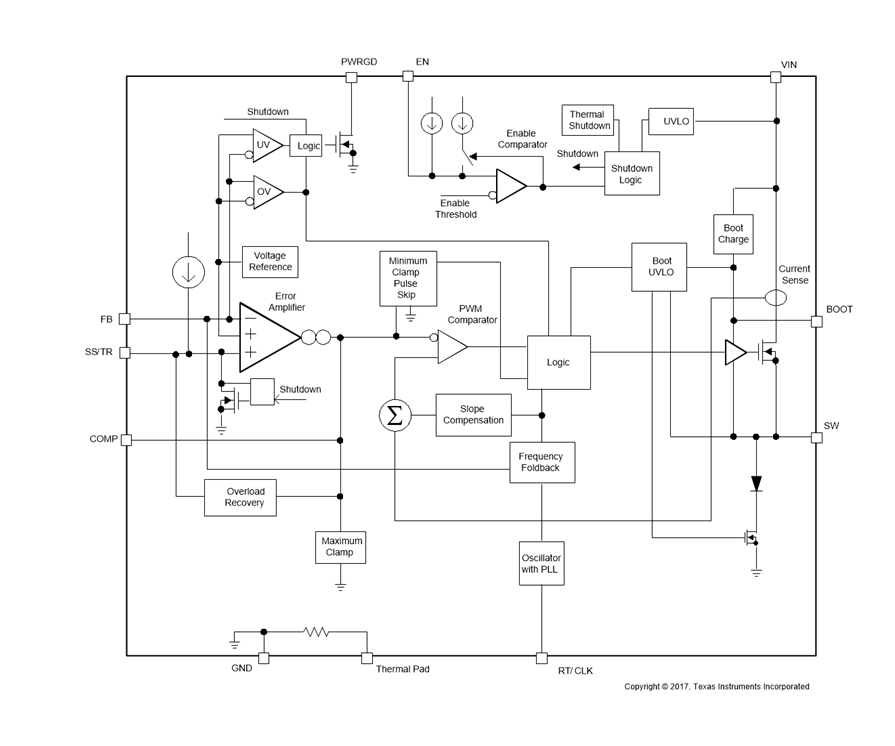

方框圖

一、產品概述

TPS54361是一款由德州儀器（Texas Instruments）生產的寬輸入范圍（4.5V至60V）、高效率、3.5A輸出的降壓（Buck）DC-DC轉換器。該轉換器集成了高側MOSFET，采用固定頻率峰值電流模式控制，支持軟啟動、Eco-mode以及多種保護功能，適用于工業自動化、車輛配件、USB充電端口及12V、24V和48V工業、汽車和通信電源系統等領域。

二、主要特性

• ?寬輸入電壓范圍?：支持4.5V至60V的輸入電壓，兼容多種電源系統。
• ?高輸出電流?：提供高達3.5A的連續輸出電流，滿足大功率應用需求。
• ?集成高側MOSFET?：減少外部元件數量，提高系統可靠性。
• ?可調開關頻率?：開關頻率可調范圍為100kHz至2.5MHz，通過外部電阻設置，優化效率和尺寸。
• ?軟啟動與Eco-mode?：軟啟動功能避免上電沖擊，Eco-mode在輕載時降低功耗，提高效率。
• ?多種保護功能?：包括過壓保護、欠壓鎖定、過熱保護及短路保護等，確保系統穩定運行。
• ?高精度內部電壓參考?：提供0.8V 1%精度的內部電壓參考，提高輸出電壓精度。

三、引腳功能

TPS54361的引腳功能包括：

• ?VIN?：輸入電壓引腳。
• ?EN?：使能引腳，用于控制轉換器的開啟和關閉。
• ?SS/TR?：軟啟動/跟蹤引腳，通過連接外部電容實現軟啟動和電源序列控制。
• ?RT/CLK?：頻率設置/時鐘引腳，用于設置開關頻率或同步外部時鐘信號。
• ?FB?：反饋引腳，用于連接輸出電壓的分壓電路，實現閉環控制。
• ?COMP?：誤差放大器輸出引腳，用于環路補償。
• ?GND?：接地引腳。
• ?PWRGD?：電源好引腳，輸出一個開漏信號，指示輸出電壓是否在正常范圍內。

四、工作模式

• ?正常工作模式?：在輸入電壓和輸出負載正常范圍內，TPS54361以固定頻率峰值電流模式控制輸出電壓。
• ?Eco-mode?：在輕載條件下，自動進入Eco-mode，通過減少開關次數降低功耗。
• ?軟啟動模式?：上電時，通過SS/TR引腳連接的軟啟動電容緩慢提升輸出電壓，避免對負載的沖擊。
• ?過壓/欠壓保護?：當輸入或輸出電壓超出設定范圍時，自動關閉輸出，保護系統免受損壞。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容、輸入電容以及如何進行環路補償設計等。此外，還介紹了如何使用WEBENCH設計軟件快速生成定制設計，并提供了布局指南和典型的PCB布局示例，以幫助設計師優化電路布局，提高系統性能。

六、封裝與訂購信息

TPS54361提供10引腳WSON封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
