中科億海微SoM模組——基于FPGA+RSIC-V的計算機板卡
基于FPGA+RSIC-V的計算機板卡主芯片使用中科億海微EQ6HL45-CSG324 FPGA芯片和高性能微控制器HPM6880，并集合ADC LHA6958H、6通道數字隔離器SiLM5760、SiLM5763、內存W634GU6QB等器件，板卡實現了大容量配置存儲等功能的融合，為模擬信號采集、數字信號處理、邏輯控制等應用提供高性能混合信號處理通用硬件平臺。

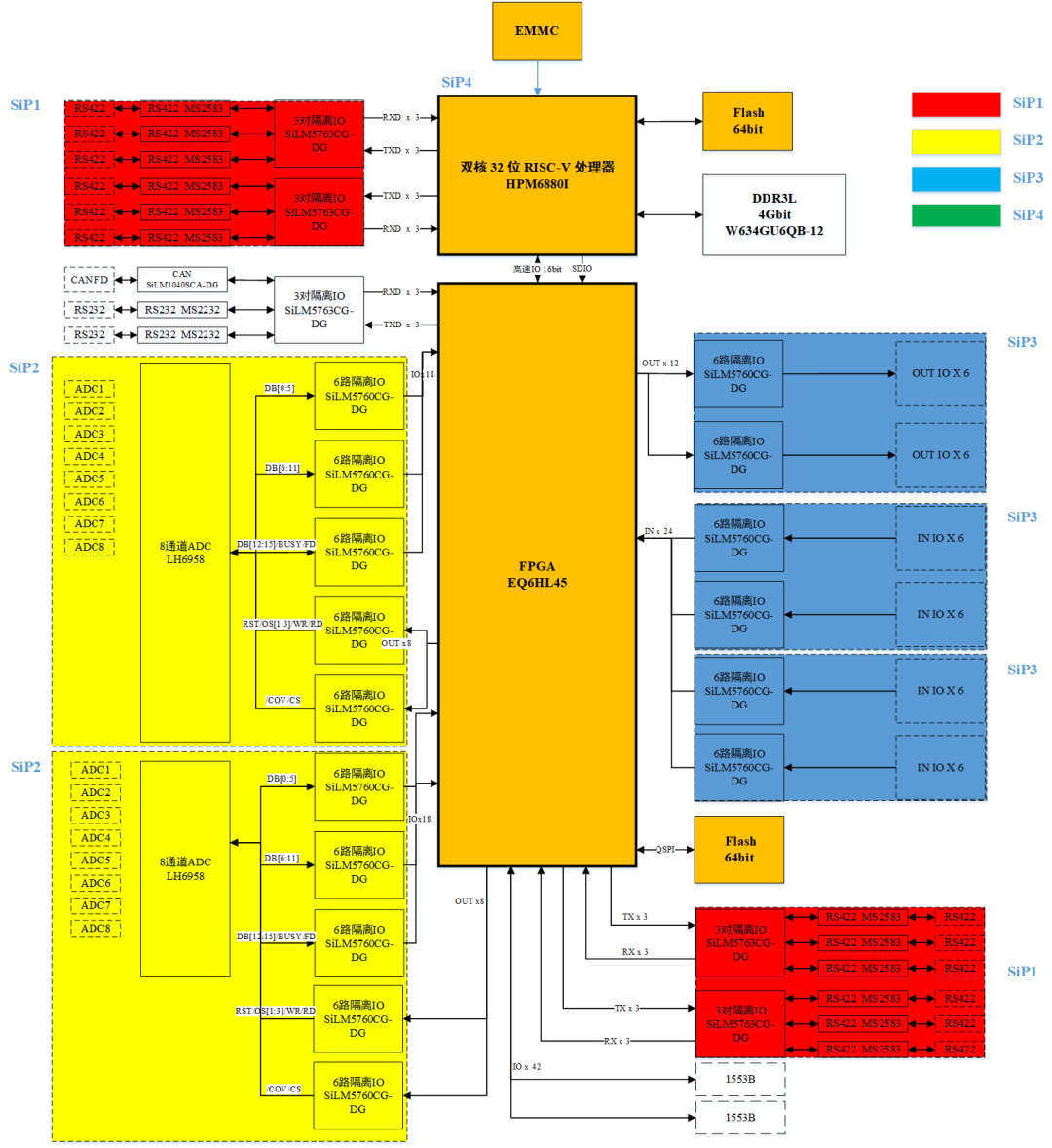

圖 板卡硬件整體框圖

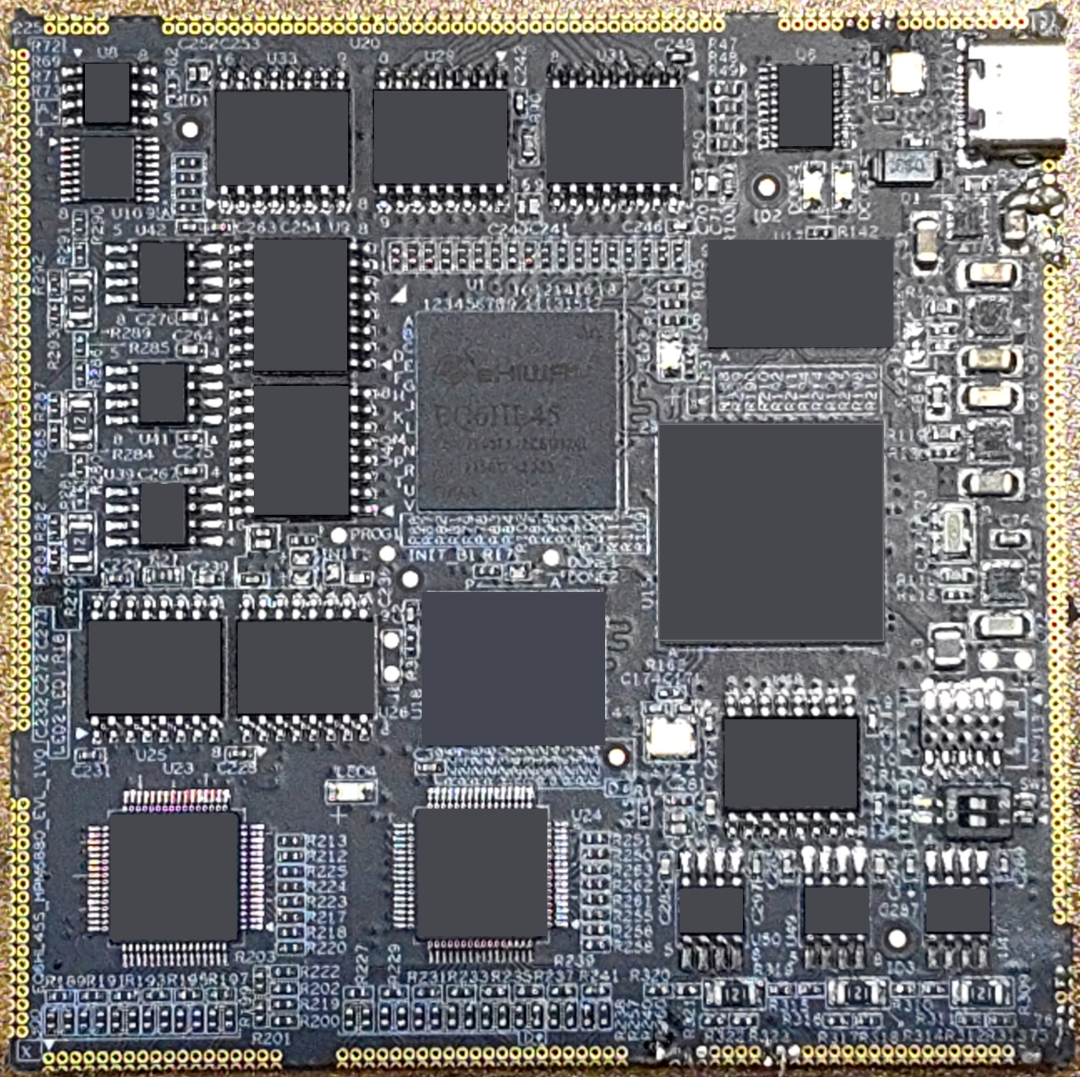

圖 板卡實物圖
EQ6HL45-CSG324可編程邏輯單元為億海神針系列EQ6HL45型FPGA，LUT資源達到42.5K，該款低功耗FPGA具有大容量、高性能、高性價比的特點，集成了豐富的邏輯資源和多種硬IP系統級模塊，包括強大的可配置1764Kb RAM、低功耗18x18 DSP Slice、由高速低偏斜時鐘網絡和可動態配置多功能時鐘管理器組成的豐富時鐘資源，可為大多數高級系統設計提供可編程能力。
HPM6800系列單核32位RISC-V高性能微控制器，支持雙精度浮點運算及強大的DSP擴展，主頻超過600MHz，性能超過3390 CoreMarkT M和1710 DMIPS。具有1MB片上SRAM，包括通用內存和CPU的本地存儲器。
板卡對外端口
類型 | 分類 | 板卡描述 | 功能描述 | ||
郵票孔 | U20 | 與主板連接，包括電源、IO等各信號 | |||
Type_c | J2 | 經CH347連接至FPGA，可給板卡供電及給FPGA燒錄程序 | |||
連接器 | J13 | 連接微控制器的JTAG信號 | |||
撥碼開關 | SW1 | 連接微控制器模式選擇信號PA02、PA03 | |||
INIT_B | INIT_B1 | FPGA INIT_B信號測試點 | |||
PROG | PROG1 | FPGA PROG信號測試點 | |||
DONE | DONE1 | FPGA DONE信號測試點 | |||
RST | J1 | FPGA復位信號 | |||
RST | J12 | 微控制器復位信號 | |||
典型應用
工業自動化與智能制造：高精度運動控制、工業機器人；
醫療電子設備：醫學影像設備、患者監護儀；
航空航天：飛行器導航系統、雷達信號處理。
-
