Analog Devices MAX16163和MAX16164毫微功耗控制器是具有可設定睡眠時間的開/關控制器。此系列器件集成了電源開關，可控制輸出，提供高達200mA的負載電流。MAX16163和MAX16164可使用外部電阻設置睡眠時間，或通過I^2^C總線設置睡眠時間。任一器件上電時，均會檢查PB/SLP引腳上的連接。如果PB/SLP引腳和接地之間的電阻大于5.5MΩ，則該器件配置為I^2^C可編程。否則，該器件配置為電阻可編程。

數據手冊：*附件：Analog Devices Inc. MAX16163和MAX16164 nanoPower控制器數據手冊.pdf

當MAX16163上電時，它可以測量PB/SLP引腳上的接地電阻，并正確設置睡眠時間。然后它將OUT輸出設為有效。下游器件（例如μC）完成任務時即在CLRB引腳上啟動下降沿；然后MAX16163撤銷OUT，睡眠定時器啟動。睡眠定時器到期后，MAX16163再次啟用OUT功能。

MAX16164上電時，該器件測量PB/SLP引腳上的電阻，并正確設置睡眠時間。然后保持OUT失效狀態，使器件處于關段狀態。MAX16164在PB/SLP引腳按鈕閉合之前不會啟用OUT功能。

Analog Devices MAX16163和MAX16164的工作溫度范圍為-40°至+125°，采用1.54mm x 1.11mm 6焊球薄晶圓級 (WLP) 和6引腳μDFN封裝。

特性

• 超低電流省電
• IQ ：30nA（SLEEP_TIMER狀態）
• IQ ：10nA（關斷狀態）
• VCC 范圍：1.7V至5.5V
• 強大的特性提高了終端設備的可靠性
• 按鈕輸入處理能力高達±60V
• ±40kV HBM ESD保護
• 靈活的配置提供設計選項
• I^2^C或電阻可編程睡眠時間
• 可編程電阻器配置中的中斷輸出和清除輸入
• 多達32種不同的睡眠時間值（100ms至24小時）和無限
• 鎖存輸出提供200mA負載電流，壓降小于30mV

應用

• 電池供電設備
• 遠程傳感器
• 物聯網 (IoT)
• 便攜式儀器
• 手持式消費電子產品
• 工業設備
• 一次性低功耗電子產品

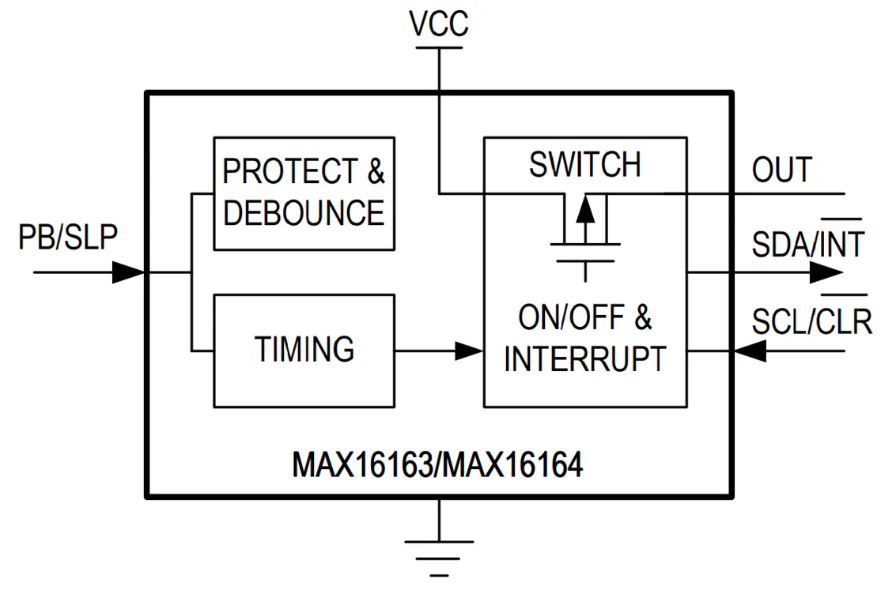

簡化框圖
