在重新定義移動影像的征程中，蘋果或許剛剛暗示了一種革命性組合：一個影院級圖像傳感器，以及一套強大的新型主動散熱系統。YMCinema 率先披露了蘋果具備20擋動態范圍的圖像傳感器專利，拼圖的各個碎片開始拼合——它們共同指向一款為嚴肅電影創作者打造的 iPhone。

▌蘋果的主動散熱專利：一顆前所未有的電影級傳感器

6月25日，YMCinema 獨家報道了蘋果的一項專利：一款堆疊式圖像傳感器，具備驚人的 20擋動態范圍——這是消費級移動設備從未具備的規格。

這一突破性的傳感器設計采用 LOFIC（橫向溢出積分電容） 技術，實現真正高保真的HDR捕捉和像素級處理。也就是說，這顆傳感器不僅僅是記錄光線——它是在實時逐幀地“計算”光線。

但這帶來了一個顯而易見的挑戰：發熱。

▌處理能力越強 = 熱量越大

現代智能手機攝像頭在高負荷下已經非常容易發熱。使用 ProRAW、4K60 或 ProRes 拍攝時，對散熱系統的要求極高。

那么現在，想象一下一個搭載片上處理單元的傳感器，持續在數百萬像素級別上進行實時HDR運算，其產生的熱量將遠超現有設備。這正是蘋果的第二項、不那么引人注目的專利成為“游戲規則改變者”的地方。

▌你可能錯過的那項專利：蘋果的液態熱交換器

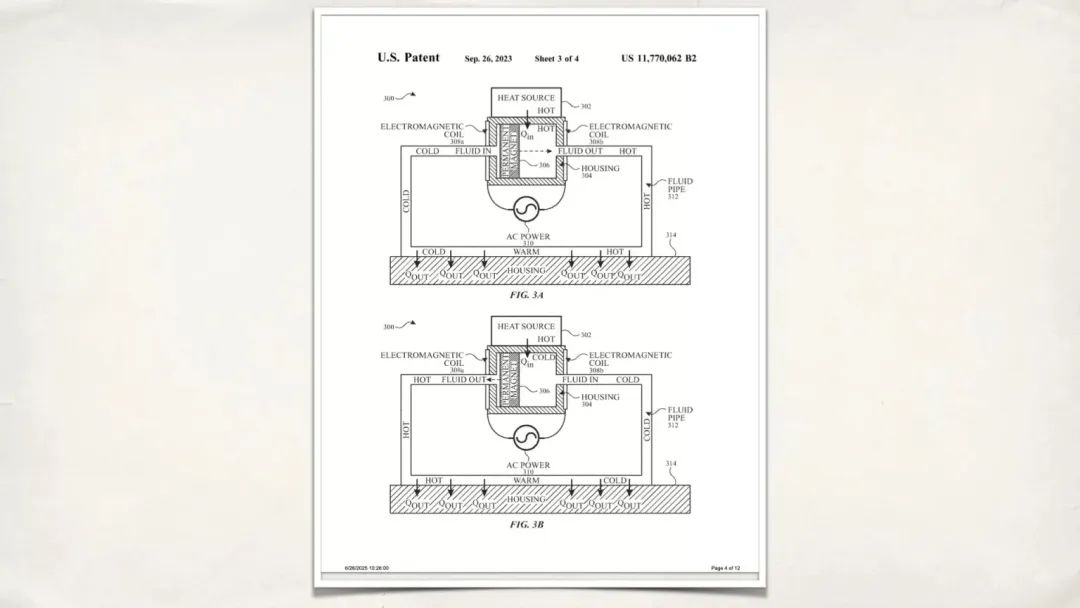

該專利于2023年提交，名稱為“用于電子設備的液態熱交換器”，描述的是一種為移動設備量身定制的微型主動散熱系統，其特點包括：

?磁活塞或洛倫茲力流體驅動系統

?利用電磁線圈將冷卻液泵送至微小管道

?將熱量從關鍵部件（如攝像頭傳感器）直接導向設備機身

本質上：這是液冷技術——無風扇、無噪音、無累贅。它安靜、智能，完全為下一代移動硬件量身打造。

"

在一些示例中，一個系統可以包含一個電子設備和一個用于在系統內不同組件間轉移熱量的冷卻系統。該冷卻系統可以包含一根內含流體的管道。

在某些示例中，該冷卻系統進一步包括一個磁活塞、一個或多個電磁線圈和一個電源。這些電磁線圈和電源可以產生磁場，從而推動活塞運動，使流體在管道內循環。

在其他示例中，冷卻系統還可包含一個磁鐵以及一對或多對與電源相連的電極。磁鐵、電極和電源可產生洛倫茲力，使導電流體在管道內循環。

——蘋果專利：“用于電子設備的液態熱交換器”

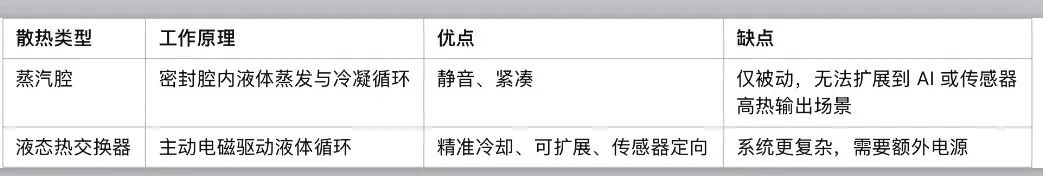

▌蒸汽腔 VS 主動液冷

據傳即將發布的 iPhone 17 Pro 將首次配備蒸汽腔散熱系統 ——這是蘋果首次采用此類技術。這種被動解決方案能夠將 A19 Pro 芯片和攝像頭模組的熱量擴散出去。但盡管此方案已經相當先進，它或許已經接近能力極限。

對于旗艦手機的常規任務——如游戲、拍照、AI調用——蒸汽腔已綽綽有余。但若要搭載一枚足以媲美電影攝像機的移動傳感器，蘋果將需要更強大的散熱方案。而這套液冷系統，是其專利組合中唯一具有可擴展性的方法。

"

本公開內容大體涉及一種熱交換器，更具體來說，是一種使用磁體推動冷卻液循環的熱交換器。

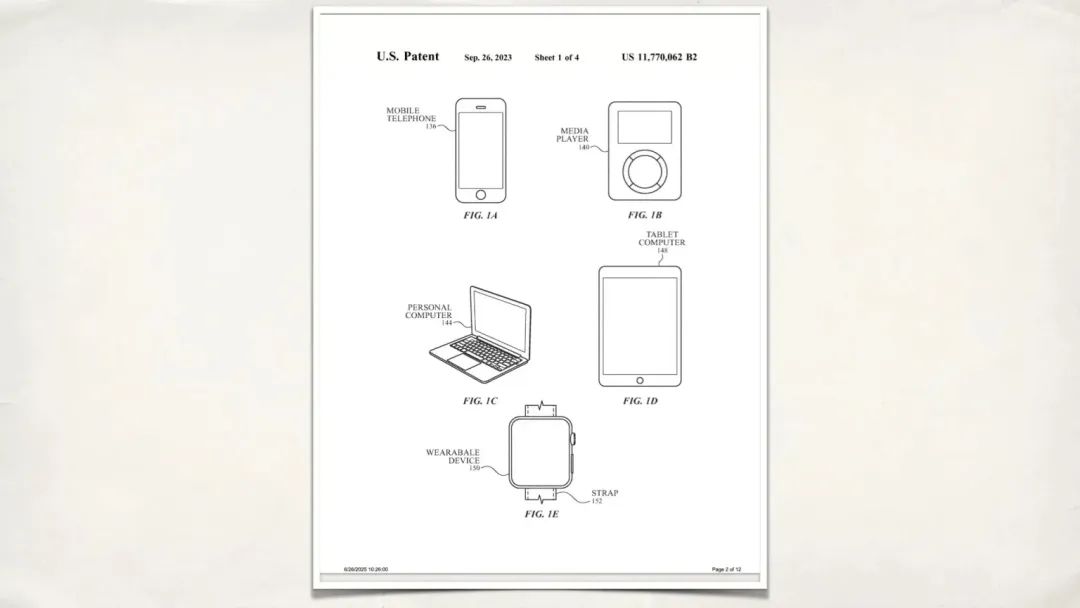

在一些示例中，該系統可包含一個電子設備和一個散熱系統，配置為將熱量從一個可能產生熱量的電子組件傳遞至系統的外殼（例如，設備機身）。

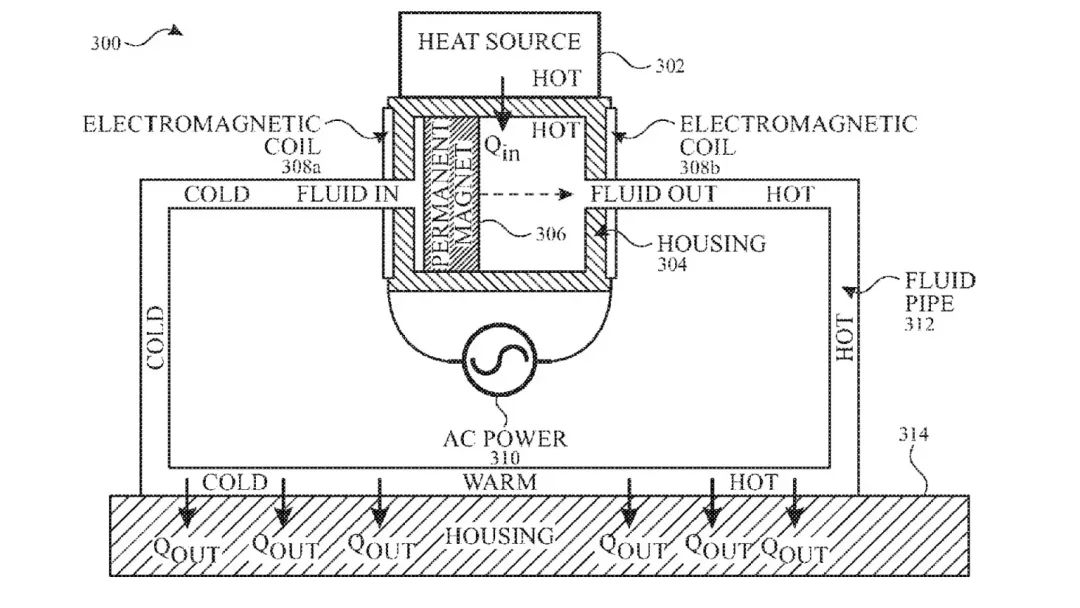

在某些示例中，該散熱系統可包含位于活塞腔中的磁活塞?；钊慌c包含流體（例如水）的管道流體連接。該系統還可包含一個或多個與電源相連的電磁線圈（例如交流電源），配置為產生磁場。磁活塞可在活塞腔中往復運動，從而帶動管道內的流體循環。在一些示例中，流體流動可在系統組件之間轉移熱量。

——蘋果專利：“用于電子設備的液態熱交換器”

▌蘋果的終極目標：一部準電影攝像機的 iPhone？

這種聯系幾乎不容忽視：一顆具備前所未有動態范圍的尖端傳感器；一項完全靜音、高能效的主動散熱系統專利；一款越來越強調 ProRes、Log 拍攝、甚至空間視頻功能的手機。

蘋果不僅是在制造手機。他們是在造一部放進口袋的電影攝像機——并為其打造能夠支撐高負載的散熱工程。

借助這兩項專利的組合，蘋果顯然不僅著眼于計算攝影（Computational Photography），更是在為專業級移動電影制作的未來鋪路。

▌結語

如果這顆傳感器最終被應用到未來的 iPhone——或者某款專用的蘋果相機中——唯一能維持其全動態范圍和幀率表現的方法就是精準的熱控制。

蒸汽腔技術是一個堅實的第一步，但液態熱交換器可能才是讓 iPhone 真正成為無反相機在動態影像領域“威脅”的那項關鍵技術。
