TLV62150x 器件是一款易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。典型的 2.5 MHz 高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 4 V 至 17 V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12 V 中間電源軌供電的系統。它在 0.9 V 至 5 V 的輸出電壓下支持高達 1A 的連續輸出電流（在 100% 占空比模式下）。
*附件：tlv62150a.pdf

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或跟蹤配置運行。通過配置 Enable 和 open-drain Power Good 引腳，也可以進行電源排序。

在省電模式下，這些器件從 VIN 汲取約 19 μA 的靜態電流。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

這些器件采用 3 mm × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍：4 V 至 17 V
• 高達 1A 的輸出電流
• 0.9 至 5 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 19 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 有關改進的功能集，請參閱 TPS62150
• Pin to Pin 與 TLV62130 兼容
• 采用 3mm × 3mm VQFN-16 封裝

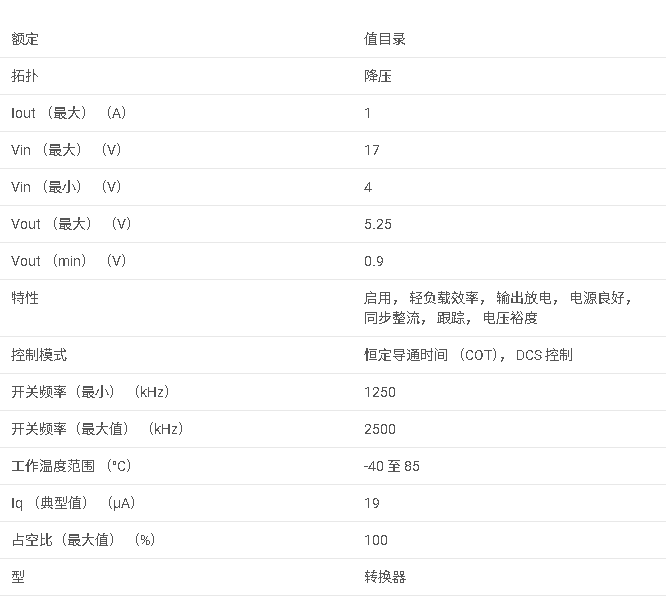

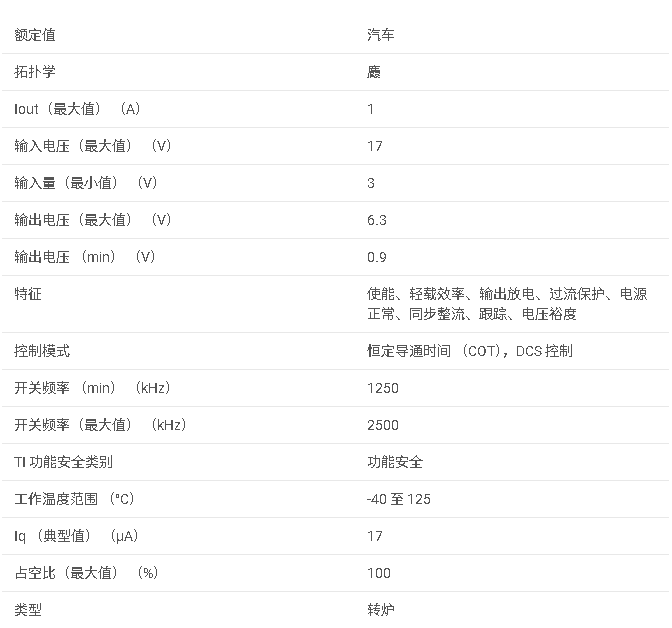

參數

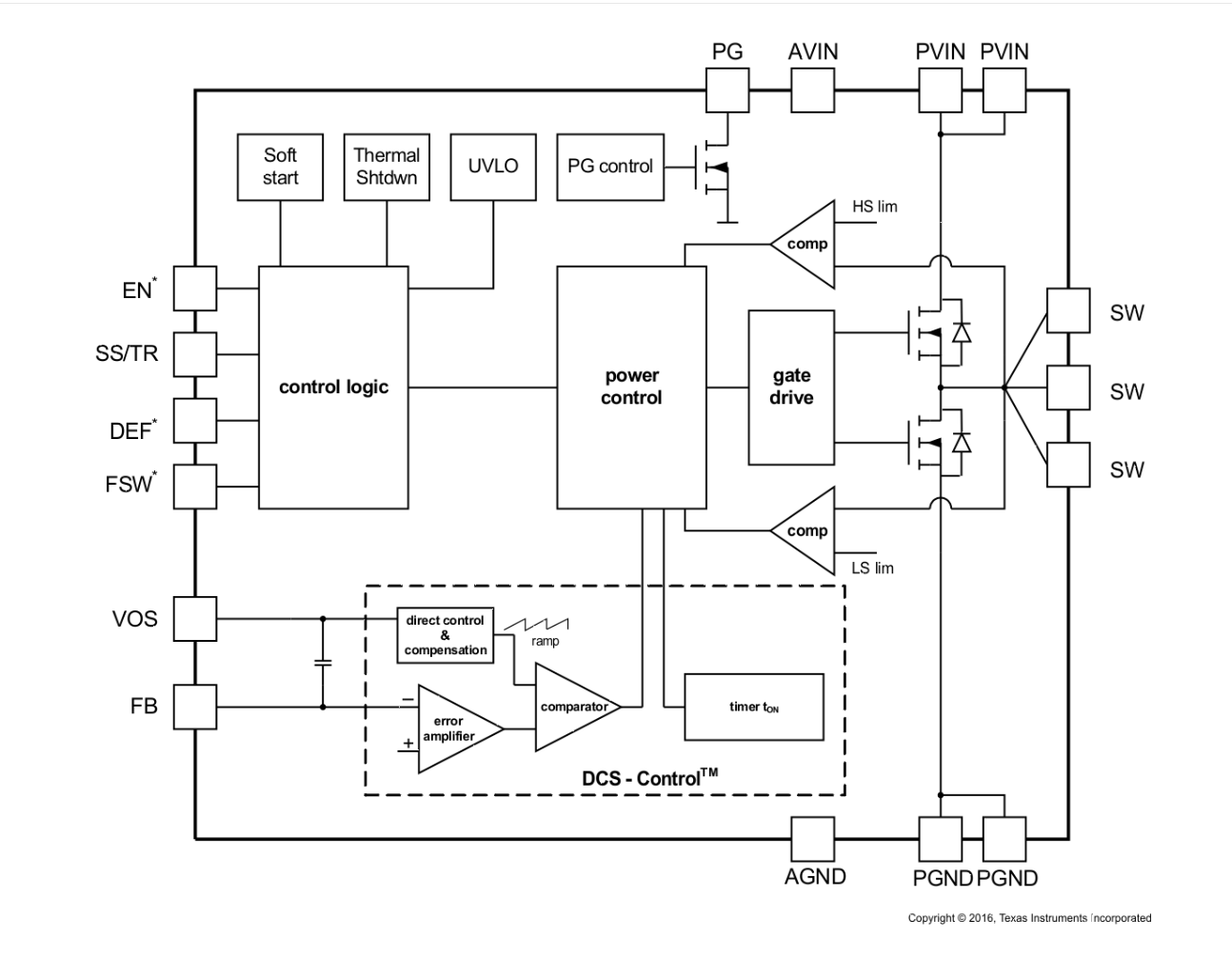

方框圖

一、產品概述

TLV62150A是一款易于使用的同步降壓DC-DC轉換器，專為高功率密度應用而設計。該轉換器具有寬輸入電壓范圍（4V至17V），最大輸出電流可達1A，且支持可調輸出電壓（0.9V至5V）。TLV62150A采用DCS-Control?拓撲結構，提供快速瞬態響應和高輸出電壓精度。

二、主要特性

• ?寬輸入電壓范圍?：4V至17V。
• ?最大輸出電流?：1A。
• ?可調輸出電壓?：0.9V至5V，支持引腳選擇輸出電壓（標稱值+5%）。
• ?高效率?：采用DCS-Control?拓撲，提供高達90%的效率。
• ?無縫電源節省模式轉換?：在輕載條件下自動進入電源節省模式，保持高效率。
• ?低靜態電流?：典型值為19μA。
• ?多種保護功能?：包括過溫保護、短路保護和欠壓鎖定（UVLO）。
• ?小型封裝?：3mm x 3mm QFN-16封裝，節省空間。

三、應用領域

• 標準12V電源軌供電
• 單個或多個鋰離子電池供電的POL電源
• 家用電器和樓宇自動化
• 移動PC、平板電腦、調制解調器、相機
• 電視、機頂盒、音頻設備

四、功能描述

1. DCS-Control?拓撲

• 結合滯環、電壓模式和電流模式控制的優點，提供快速瞬態響應和高穩定性。
• 支持PWM（脈沖寬度調制）模式和電源節省模式，根據負載條件自動切換。

2. 可調輸出電壓

• 通過外部電阻分壓器設置輸出電壓，支持引腳選擇增加5%的標稱電壓。

3. 電源節省模式

• 在輕載條件下自動進入電源節省模式，降低開關頻率以維持高效率。

4. 保護功能

• ?過溫保護?：當結溫超過160°C時，自動關閉輸出。
• ?短路保護?：在短路條件下限制輸出電流，防止損壞。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于閾值時，自動關閉輸出。

5. 啟用和電源良好指示

• 啟用引腳（EN）控制轉換器的開關。
• 電源良好（PG）引腳指示輸出電壓是否達到設定值，支持多電源軌的啟動序列。

五、設計指南

1. 外部組件選擇

• 選擇合適的電感、電容和電阻以滿足應用需求。
• 推薦使用低ESR的陶瓷輸出電容，以減小輸出電壓紋波。

2. 布局建議

• 輸入和輸出電容應盡可能靠近IC放置，以減少寄生電感和電阻。
• 敏感節點（如FB和VOS）應使用短路徑連接，并遠離高dv/dt信號。
• 熱焊盤必須焊接到PCB上，以實現良好的散熱。

六、封裝和材料信息

TLV62150A采用3mm x 3mm QFN-16封裝，符合RoHS標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
