TPS54531 器件是一款 28V、5A 非同步降壓轉換器，集成了低 R DS（on） 高側 MOSFET。為了提高輕負載時的效率，脈沖跳躍 Eco 模式功能會自動激活。此外，1μA 關斷電源電流允許該器件用于電池供電應用。具有內部斜率補償的電流模式控制簡化了外部補償計算，減少了元件數量，同時允許使用陶瓷輸出電容器。電阻分壓器對輸入欠壓鎖定的滯后進行編程。過壓瞬態保護電路可限制啟動和瞬態條件下的電壓過沖。逐周期限流方案、頻率折返和熱關斷可在過載情況下保護器件和負載。TPS54531 器件采用 8 引腳 SO PowerPAD 集成電路封裝，該封裝經過內部優化以提高熱性能。
*附件：tps54531.pdf

特性

• 3.5V 至 28V 輸入電壓范圍
• 可調輸出電壓低至 0.8 V
• 集成的 80mΩ 高壓側 MOSFET 支持高達 5A 的連續輸出電流
• 輕負載時效率高，具有脈沖跳躍 Eco 模式
• 固定 570kHz 開關頻率
• 典型 1μA 關斷靜態電流
• 可調節的慢啟動限制浪涌電流
• 可編程 UVLO 閾值
• 過壓瞬態保護
• 逐周期限流、頻率折返和熱關斷保護
• 采用易于使用的熱增強型 8 引腳 SO PowerPAD? 集成電路封裝
• 使用 TPS56637 在更小的封裝中實現更高的效率

參數

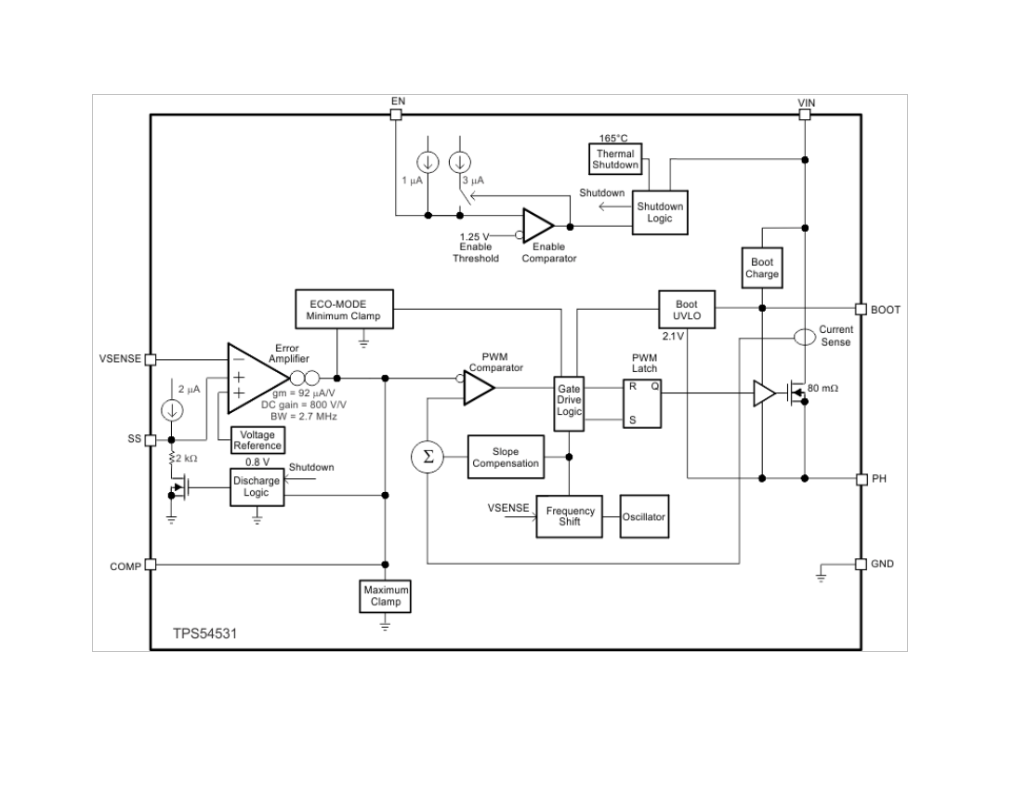

方框圖

一、產品概述

TPS54531 是一款 5A、28V 輸入的 SWIFT? 降壓轉換器，具有 Eco-mode 功能，可在輕載條件下提高效率。該轉換器集成了 80m? 的高側 MOSFET，支持高達 5A 的連續輸出電流，并具有固定 570kHz 的開關頻率。TPS54531 適用于消費類電子、工業及車載音頻電源供應、分布式電源系統等多種應用。

二、主要特性

• ?寬輸入電壓范圍?：3.5V 至 28V。
• ?高效率?：輕載時通過 Eco-mode 提高效率。
• ?固定開關頻率?：570kHz，有助于簡化外部濾波設計。
• ?可調輸出電壓?：可低至 0.8V。
• ?集成高側 MOSFET?：降低外部組件數量，提高可靠性。
• ?保護功能?：包括過壓瞬態保護、過流保護、熱關斷等。

三、功能描述

1. Eco-mode 功能

• 在輕載條件下，TPS54531 自動進入 Eco-mode，通過脈沖跳過降低開關頻率和靜態電流，從而提高效率。

2. 固定頻率 PWM 控制

• 使用固定 570kHz 的開關頻率，有助于減少輸出紋波和簡化濾波設計。

3. 可調慢啟動

• 通過外部電容設置慢啟動時間，限制啟動時的浪涌電流。

4. 過壓瞬態保護

• 內置過壓瞬態保護電路，防止輸出電壓過沖。

5. 熱關斷

• 當結溫超過 165°C 時，自動關閉輸出，防止過熱損壞。

四、應用領域

• 消費類應用：如機頂盒、CPE 設備、LCD 顯示器、外設和電池充電器。
• 工業和車載音頻電源供應。
• 5V、12V 和 24V 分布式電源系統。

五、典型應用電路

數據手冊中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、慢啟動電容等的選擇指南，以及輸出電壓和 UVLO（欠壓鎖定）的調整方法。

六、設計指南

1. 組件選擇

• ?輸入電容?：推薦使用 10μF 的陶瓷電容，以降低輸入紋波。
• ?輸出電容?：根據負載瞬態響應和輸出紋波要求選擇合適的電容值和類型。
• ?電感?：根據輸出電流和紋波要求選擇合適的電感值。

2. 布局建議

• 將輸入電容、輸出電容和電感盡量靠近 TPS54531 的相應引腳，以減小寄生電感和電阻。
• 確保 GND 引腳連接到 PCB 的地平面，以提供良好的熱傳導和信號完整性。

3. 補償設計

• 提供了詳細的補償組件設計指南，以確保系統的穩定性。

七、封裝和材料信息

TPS54531 采用 8 引腳 SO PowerPAD? 封裝，具有增強的熱性能。數據手冊中提供了詳細的封裝尺寸、引腳分配和熱阻等信息。
