TPS6240x-Q1 系列器件是同步雙通道降壓直流/直流轉換器，針對電池供電的便攜式應用和汽車系統進行了優化。它們提供兩個獨立的輸出電壓軌，由可充電電池或標準 3.3V 或 5V 電壓軌供電。

EasyScale? 串行接口允許在作期間修改輸出電壓。固定輸出電壓版本 TPS62402-Q1、
TPS62404-Q1 和 TPS62405-Q1 支持用于低功耗處理器的單引腳控制簡單動態電壓調節。
*附件：tps62400-q1.pdf

TPS6240x-Q1 在 2.25MHz 固定開關頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將 MODE/DATA 引腳拉高來強制器件進入固定頻率 PWM 模式。關斷模式將電流消耗降低至 1.2μA（典型值）。這些器件允許使用小型電感器和電容器來實現小尺寸解決方案。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 高效率 — 高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輸出電流 400 mA 和 600 mA
• 0.6 V 至 V 的可調輸出電壓在
• 引腳可選輸出電壓支持簡單的動態電壓調節
• EasyScale? 可選單引腳串行接口
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個轉換器的典型靜態電流為 32μA
• 100% 占空比，實現最低壓差

參數

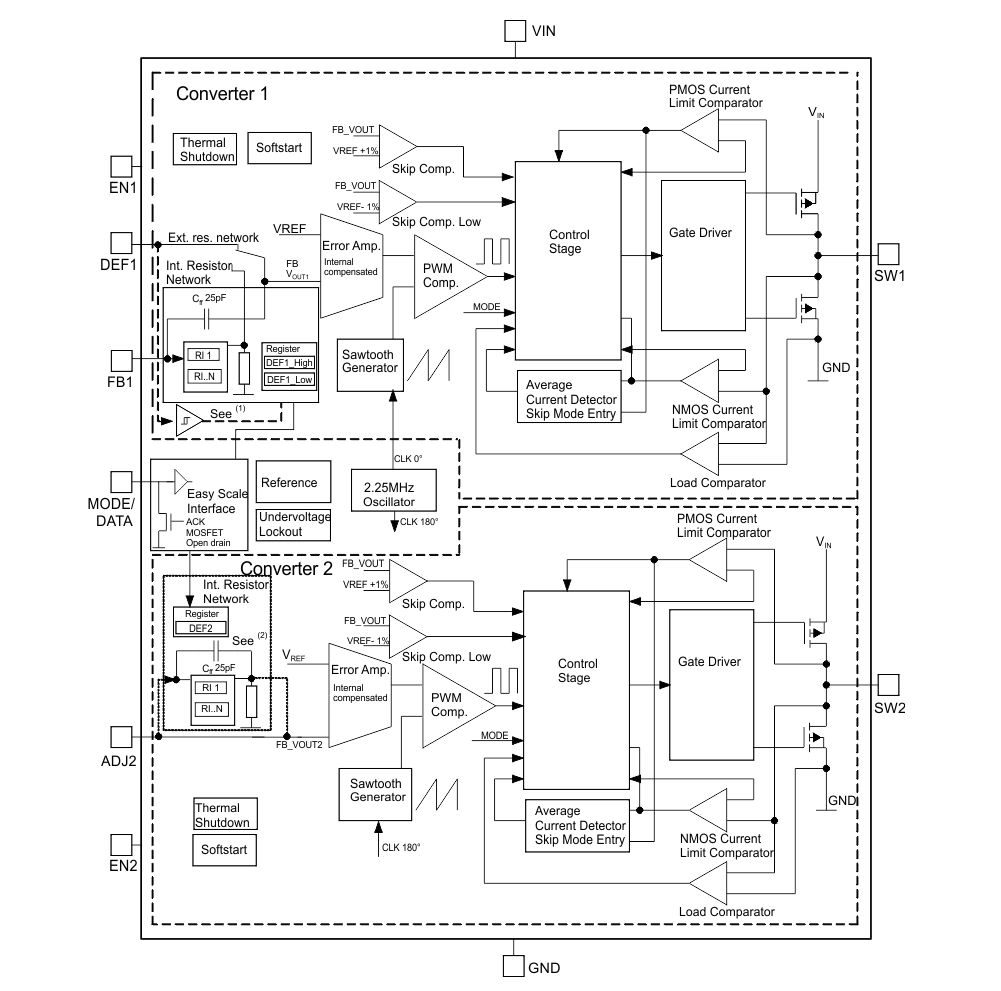

方框圖

1. 概述

TPS62400-Q1 是一款由 Texas Instruments 生產的雙路同步降壓（Buck）DC-DC 轉換器，專為電池供電的便攜式應用和汽車系統設計。該轉換器提供兩路獨立的輸出電壓，每路輸出電流分別為 400mA 和 600mA，支持 2.5V 至 6V 的輸入電壓范圍。

2. 主要特性

• ?雙路輸出?：兩路獨立的輸出電壓，每路可通過外部電阻調整或通過引腳選擇固定輸出電壓。
• ?高效能?：效率高達 95%，適合電池供電應用。
• ?固定頻率操作?：2.25MHz 固定開關頻率，有助于減小外部電感器和電容器的尺寸。
• ?EasyScale? 接口?：可選的一引腳串行接口，支持動態電壓調整。
• ?電源保存模式?：在輕負載條件下自動進入電源保存模式，提高效率。
• ?180°相位差操作?：兩路轉換器輸出相位差 180°，減小輸入均方根電流。

3. 應用領域

• 信息娛樂和儀表板系統
• 高級駕駛輔助系統（ADAS）

4. 封裝選項

• ?10-pin VSON 封裝?

5. 關鍵規格

• ?輸入電壓范圍?：2.5V 至 6V
• ?輸出電壓范圍?：0.6V 至 VIN（可調）或固定電壓（如 1.2V、1.8V、3.3V 等）
• ?輸出電流?：每路分別為 400mA 和 600mA
• ?開關頻率?：2.25MHz
• ?靜態電流?：典型值為 32μA（兩路均不工作）
• ?熱關斷溫度?：150°C

6. 功能描述

• ?雙路同步降壓轉換器?：每路轉換器均集成 PMOS 和 NMOS FET，實現同步整流。
• ?EasyScale? 接口?：通過 MODE/DATA 引腳實現一引腳串行通信，支持動態調整輸出電壓。
• ?電源保存模式?：在輕負載條件下自動降低開關頻率，提高效率。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?短路保護?：兩路輸出均具備短路保護功能。
• ?熱關斷和欠壓鎖定（UVLO）保護?：防止設備過熱和低電壓條件下的異常工作。

7. 布局指南

• ?輸入電容?：盡可能靠近 VIN 和 GND 引腳放置。
• ?電感器和輸出電容?：盡可能靠近 SW1 和 SW2 引腳放置。
• ?地平面?：使用多個地平面以最小化地噪聲的影響。
• ?反饋線?：FB1 和 DEF_1（或 ADJ2）反饋線應直接連接到輸出電容，并遠離噪聲源。

8. 設計支持

• 提供典型應用電路圖和詳細設計步驟。
• 包括電感器、輸出電容器和輸入電容器的選型指南。
• 提供應用曲線和效率圖，幫助用戶優化設計。

9. 文檔和支持

• 包括技術手冊、應用簡報和社區資源鏈接。
• 提供 TI E2E? 在線社區支持，便于工程師之間的協作和問題解決。
