TPS54340 是一款 42 V、3.5 A 降壓穩壓器，集成了高壓側 MOSFET。該器件可承受高達 45 V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式將空載電源電流降至 146 μA。當使能引腳被拉低時，關斷電源電流降至 1 μA。

欠壓鎖定在內部設置為 4.3 V，但可以使用使能引腳增加。輸出電壓啟動斜坡由內部控制，以提供受控啟動并消除過沖。
*附件：tps54340.pdf

寬開關頻率范圍允許優化效率或外部元件尺寸。頻率折返和熱關斷可在過載情況下保護內部和外部組件。

TPS54340 采用 8 端子熱增強型 HSOP PowerPAD? 封裝。

特性

• 4.5 V 至 42 V（最大 45 V 絕對值）輸入范圍
• 3.5 A 連續電流，4.5 A 最小峰值電感器電流限制
• 電流模式控制 DC-DC 轉換器
• 92mΩ 高側 MOSFET
• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 146 μA 工作靜態電流
• 1 μA 關斷電流
• 100 kHz 至 2.5 MHz 固定開關頻率
• 與 External Clock 同步
• 可調 UVLO 電壓和滯后
• 內部軟啟動
• 精確的逐周期電流限制
• 熱保護、過壓保護和頻率折返保護
• 0.8 V 1% 內部電壓基準
• 帶 PowerPAD? 封裝的 8 端子 HSOP
• –40°C 至 150°C TJ工作范圍

參數

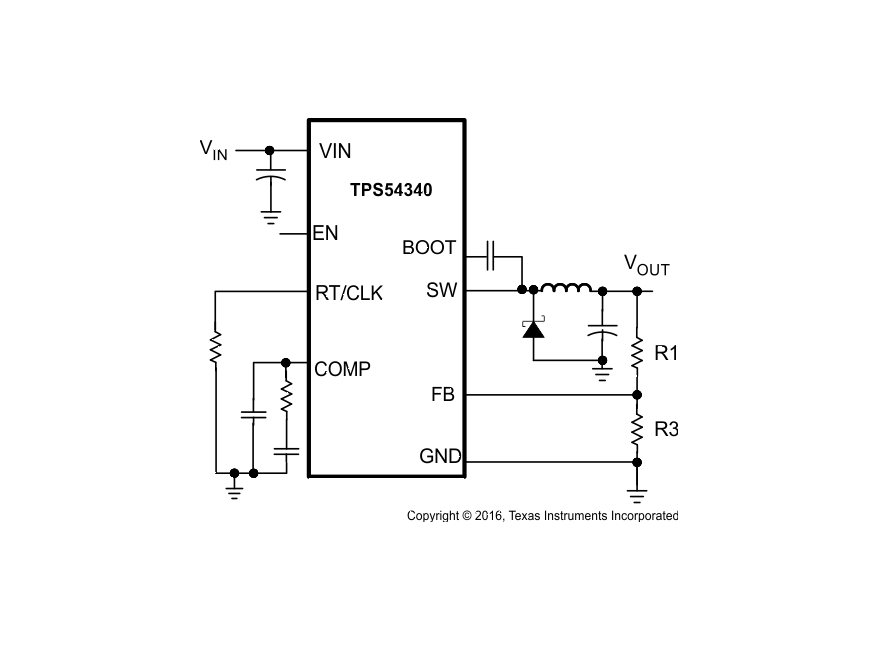

方框圖

1. 產品概述

• ?產品名稱?：TPS54340
• ?類型?：42V輸入，3.5A，降壓DC-DC轉換器
• ?特點?：集成高側MOSFET，Eco-mode?，固定開關頻率

2. 主要特性

• ?輸入電壓范圍?：4.5V至42V（絕對最大值為45V）
• ?輸出電流?：連續電流3.5A，峰值電流限制為4.5A
• ?開關頻率?：100kHz至2.5MHz
• ?效率?：輕載時高效率，具有脈沖跳過Eco-mode?
• ?保護功能?：過溫保護、過壓保護、頻率折返保護
• ?封裝?：8引腳HSOP PowerPAD?封裝

3. 應用領域

• 12V、24V工業和汽車電源系統
• 通信電源系統

4. 功能特點

• ? Eco-mode? ?：輕載時降低無負載供電電流至146μA，提高效率
• ?低壓差操作?：集成BOOT充電FET，支持低壓差操作
• ?軟啟動?：內部軟啟動控制，避免啟動過沖
• ?同步時鐘?：RT/CLK引腳可同步至外部時鐘
• ?UVLO調整?：通過EN引腳可調整欠壓鎖定閾值

5. 電氣特性

• ?操作靜態電流?：146μA（非切換）
• ?關斷電流?：1μA
• ?電壓參考?：0.8V，精度±1%
• ?高側MOSFET導通電阻?：92mΩ

6. 熱性能

• ? 結到環境熱阻（θJA） ?：42°C/W
• ?工作溫度范圍?：-40°C至150°C

7. 設計考慮

• ?電感選擇?：根據輸出電流和紋波要求選擇
• ?輸出電容?：根據負載瞬態響應要求選擇
• ?BOOT電容?：0.1μF陶瓷電容，X7R或X5R介質
• ?布局建議?：提供低電感地路徑，關鍵組件靠近IC放置

8. 保護機制

• ?過流保護?：周期限流
• ?過溫保護?：結溫超過176°C時關斷
• ?過壓保護?：輸出過壓時關斷高側MOSFET

9. 封裝與尺寸

• ?封裝類型?：HSOP PowerPAD?
• ?尺寸?：4.89mm x 3.9mm

10. 設計工具與支持

• 提供WEBENCH Power Designer工具進行自定義設計
• 提供相關文檔、社區資源和技術支持

11. 總結

TPS54340是一款高性能的降壓DC-DC轉換器，適用于工業和汽車電源系統。其特點包括寬輸入電壓范圍、高效率、多種保護功能以及靈活的同步時鐘和外部組件選擇。文件詳細描述了產品的電氣特性、設計考慮、保護機制以及封裝信息，為用戶提供了全面的設計參考。
