      TPS54340 具有 Eco-mode? 的 42V 輸入、3.5A、降壓 DC/DC 轉換器

      數據：

      描述

      TPS54340是一款42V，3.5A，降壓穩壓器，此穩壓器具有一個集成的高側MOSFET。按照ISO 7637標準，此器件能夠耐受高達45V的拋負載脈沖。電流模式控制提供了簡單的外部補償和靈活的組件選擇。一個低紋波脈沖跳躍模式將無負載時的電源電流減小至146μA。當啟用引腳被拉至低電平時，關斷電源電流被減少至1μA。

      欠壓閉鎖在內部設定為4.3V，但可用使能引腳將之提高。輸出電壓啟動斜升由內部控制以提供一個受控的啟動并且消除過沖。

      寬開關頻率范圍可實現對效率或者外部組件尺寸的優化。頻率折返和熱關斷在過載條件下保護內部和外部組件。

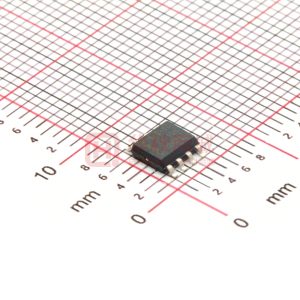

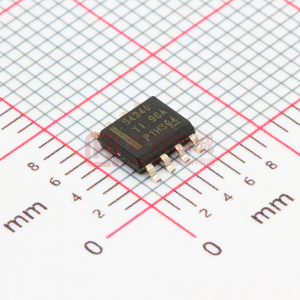

      TPS54340可提供8引腳熱增強型HSOP PowerPAD?封裝。

      特性

      • 4.5V到42V（絕對最大值為45V）輸入范圍
      • 3.5A持續電流，4.5A最小峰值電感器電流限值
      • 電流模式控制直流到直流轉換器
      • 92mΩ高側金屬氧化物半導體場效應應晶體管（MOSFET）
      • 輕負載條件下使用脈沖跳躍實現的高效率Eco-mode。?
      • 輕負載條件下使用集成型引導（BOOT）再充電場效應應晶體管（FET）實現的低壓降
      • 146μA工作靜態電流
      • 1μA關斷電流
      • 100kHz至2.5MHz的固定開關頻率
      • 同步至外部時鐘
      • 可調欠壓閉鎖（UVLO）電壓和滯后
      • 內部軟啟動
      • 精確逐周期電流限制
      • 過熱，過壓和頻率折返保護
      • 0.8V 1％內部電壓基準
      • 8引腳HSOP，帶有PowerPAD?封裝
      • T J 運行范圍為-40°C至150°C
      • 使用TPS54340并借助WEBENCH電源設計器創建定制設計方案

      Al l商標是其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54340 LM43603 LMR14030 LMR23630 TPS54040A TPS54140A TPS54240 TPS5430 TPS54341 TPS54540 TPS54541
      4.5 ? ? 3.5 ? ? 4 ? ? 4.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 5.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      42 ? ? 36 ? ? 40 ? ? 36 ? ? 42 ? ? 42 ? ? 42 ? ? 36 ? ? 42 ? ? 42 ? ? 42 ? ?
      0.8 ? ? 1 ? ? 1 ? ? 1 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 1.23 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      41 ? ? 28 ? ? 36 ? ? 30 ? ? 39 ? ? 39 ? ? 39 ? ? 31 ? ? 41 ? ? 41.1 ? ? 41 ? ?
      3.5 ? ? 3 ? ? 3.5 ? ? 3 ? ? 0.5 ? ? 1.5 ? ? 2.5 ? ? 3 ? ? 3.5 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 200 ? ? 200 ? ? 200 ? ? 100 ? ? 100 ? ? 100 ? ? 500 ? ? 100 ? ? 100 ? ? 100 ? ?
      2500 ? ? 2200 ? ? 2500 ? ? 2200 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 500 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.146 ? ? 0.027 ? ? 0.04 ? ? 0.075 ? ? 0.116 ? ? 0.116 ? ? 0.138 ? ? 3 ? ? 0.152 ? ? 0.146 ? ? 0.152 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable ? ? Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 99 ? ? 98 ? ? 97 ? ? 98 ? ? 98 ? ? 98 ? ? 87 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SO PowerPAD ? ? HTSSOP
      SON ? ?      		 SO PowerPAD ? ? SO PowerPAD
      SON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 SO PowerPAD ? ? WSON ? ? SO PowerPAD ? ? WSON ? ?
