LM22679 開關穩壓器提供使用最少的外部元件實現高效高壓降壓穩壓器所需的所有功能。這款易于使用的穩壓器包含一個 42V N 溝道 MOSFET 開關，可提供高達 5A 的負載電流。出色的線路和負載調節以及高效率 （> 90%）。電壓模式控制提供了較短的最小導通時間，從而允許輸入和輸出電壓之間的最大比率。內部回路補償意味著用戶無需計算回路補償元件的繁瑣任務。提供固定 5V 輸出和可調輸出電壓選項。500 kHz 的開關頻率允許使用小型外部元件和良好的瞬態響應。通過選擇單個外部電容器提供可調節的軟啟動功能。此外，開關電流限制可使用單個外部電阻器進行編程，從而實現解決方案優化。LM22679 器件還具有內置熱關斷和電流限制功能，以防止意外過載。
*附件：lm22679-q1.pdf

新產品 LM61460 提供更高的效率、更低的待機靜態電流和改進的 EMI 性能。請參閱設備比較表進行比較。使用 LM61460 開始 WEBENCH 設計

LM22679 器件是德州儀器 （TI） SIMPLE SWITCHER 系列的成員。SIMPLE SWITCHER 概念使用最少數量的外部元件和 TI WEBENCH 設計工具提供易于使用的完整設計。TI 的 WEBENCH 工具包括外部元件計算、電氣仿真、熱仿真和 Build-It 板等功能，可輕松進行設計導入。

特性

• 新產品：LM61460 3V 至 36V、6A 低 EMI 同步轉換器
• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 100mΩ N 溝道 MOSFET
• 輸出電壓選項：-ADJ（輸出低至 1.285 V）-5.0（輸出固定為 5 V）
• ±1.5% 反饋參考精度
• 開關頻率 500 kHz
• –40°C 至 125°C 工作結溫范圍
• 可調軟啟動
• 可調電流限制
• 集成自舉二極管
• 完全支持 WEBENCH
• LM22679-Q1 符合 AEC-Q100 標準，并采用汽車級流程制造
• PFM（裸露焊盤）封裝

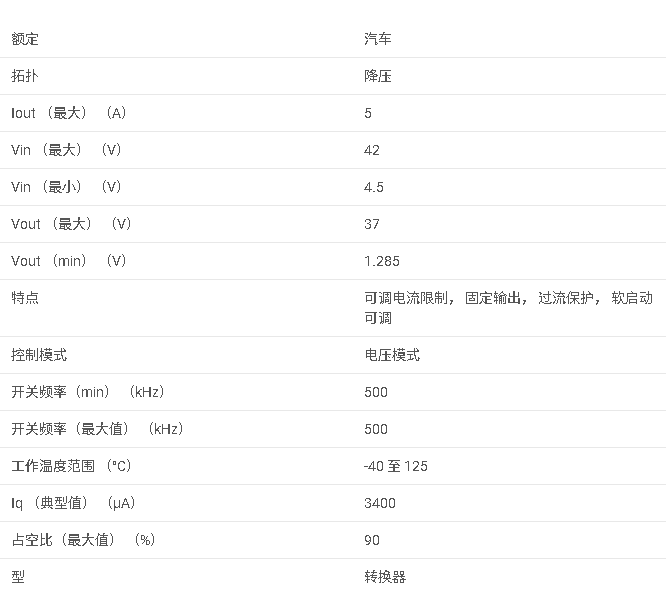

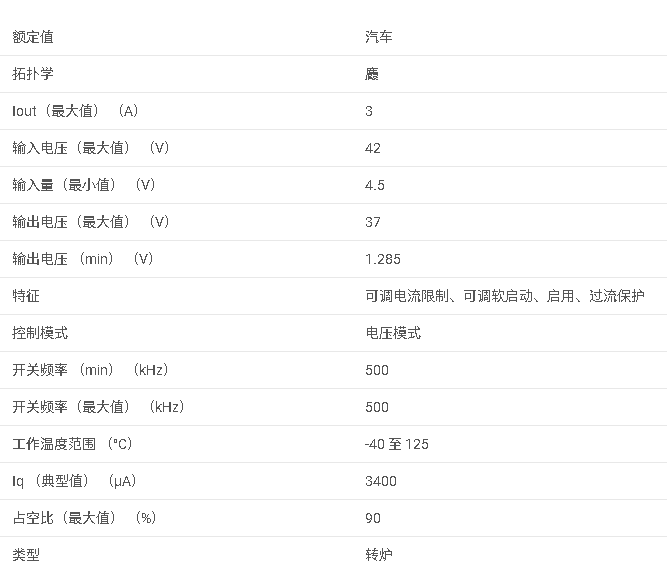

參數

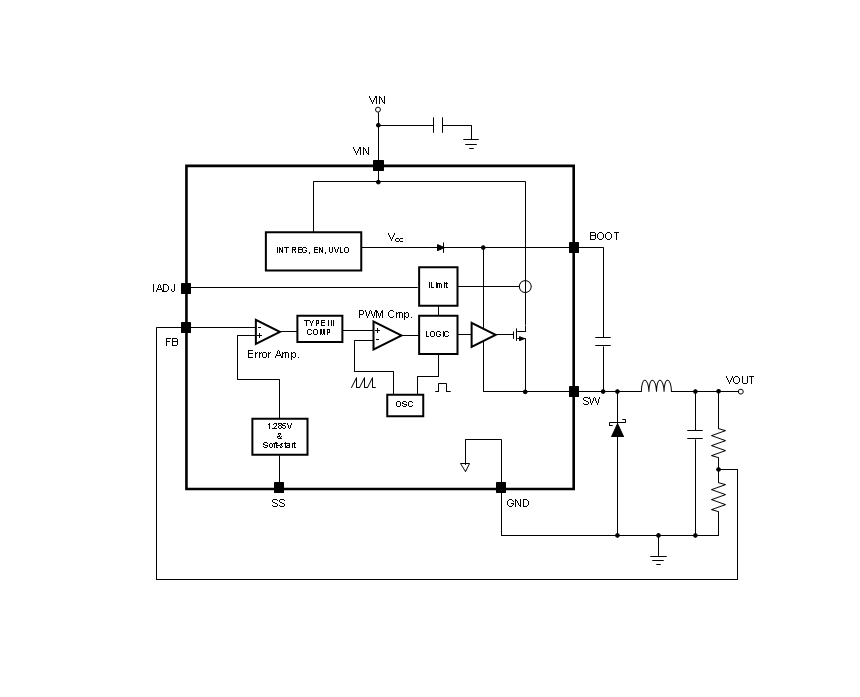

方框圖

1. 產品概述

• ?產品名稱?：LM22679/-Q1
• ?類型?：42V，5A SIMPLE SWITCHER?降壓電壓調節器
• ?特點?：寬輸入電壓范圍（4.5V至42V），高效率（>90%），內部補償電壓模式控制，低ESR陶瓷電容穩定，AEC-Q100汽車級認證

2. 主要特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電流?：5A
• ?輸出電壓選項?：可調（低至1.285V）或固定5V
• ?開關頻率?：500kHz
• ?工作溫度范圍?：-40°C至125°C
• ?封裝?：TO-263

3. 功能特點

• ?內部補償?：簡化設計，無需外部環路補償組件
• ?可調軟啟動?：通過外部電容實現
• ?可調電流限制?：通過單個外部電阻編程
• ?集成自舉二極管?：優化解決方案
• ?熱關斷和電流限制?：保護電路免受過載損害
• ?Webench?支持?：提供完整的設計工具支持

4. 電氣特性

• ?反饋參考精度?：±1.5%
• ?靜態電流?：典型值3.4mA
• ?開關導通電阻?：0.10Ω至0.20Ω
• ?電流限制?：6.0A至8.4A

5. 熱性能

• ? 結到環境熱阻（θJA） ?：22°C/W（當封裝安裝到1平方英寸銅板上時）

6. 應用領域

• 工業分布式電源應用
• 測試和測量設備
• 家用電器
• 通用寬輸入電壓應用

7. 設計考慮

• ?輸出電壓分壓器?：對于可調版本，需要外部電阻分壓器
• ?功率二極管?：需要肖特基型功率二極管
• ?輸入和輸出電容?：推薦低ESR陶瓷電容
• ?自舉電容?：10nF陶瓷電容，用于高側柵極驅動

8. 布局指南

• ?電流環路?：保持AC電流環路盡可能小
• ?旁路電容?：靠近IC放置輸入旁路電容
• ?反饋電阻?：靠近IC放置反饋電阻
• ?散熱?：使用大面積銅層和多個通孔到地平面以改善散熱

9. 封裝與尺寸

• ?TO-263?：10.16mm x 9.85mm

10. 設計工具與支持

• 提供應用報告和參考設計
• 提供WEBENCH?設計軟件支持
• 提供社區資源和技術支持

11. 新產品信息

• ?LM61460?：3V至36V，6A低EMI同步轉換器，提供更高效率、更低待機靜態電流和改進的EMI性能

12. 總結

LM22679-Q1是一款高性能、易于使用的降壓電壓調節器，適用于寬輸入電壓范圍、高效率要求以及汽車級應用。其內部補償、可調功能和全面的保護特性簡化了設計過程，同時確保了電路的可靠運行。文件詳細描述了產品的電氣特性、設計考慮、布局指南以及封裝信息，并介紹了相關的設計工具和支持資源。此外，還提及了新產品LM61460的主要特點。
