隨著新能源行業的蓬勃興起，作為其中關鍵設備的變頻器開始被廣泛運用于電動汽車、風電光伏和電機等領域，與此同時變頻器中的核心功率器件也逐漸由IGBT向SiC等耐壓更高、開關頻率更高的器件發展。然而在高頻、大功率環境下進行功率測量的工程師們卻不得不面對日益增多的高頻干擾，那么針對這一痛點，我們又有什么應對之策？

一般來說，SiC變頻器輸出的電壓信號是從幾十kHz到幾百kHz的具有高速開關頻率的PWM調制波形；而輸出的電流信號則是基波頻率為幾十Hz到幾百Hz的正弦波形，不難看出電壓信號的高頻成分比電流信號的高頻成分多出數百倍。工程師們固然可以采用各種措施隔離降噪但卻仍有一定程度的干擾無法被去除。面對此類特定頻率的干擾，不少用戶常會借助功率分析儀中的線路濾波（Line Filter）功能將其消除。

以橫河旗艦產品WT5000高精度功率分析儀為例，其中的線路濾波器可用于過濾特定頻率以上的干擾成分。需要注意的是線路濾波器一般是同時作用于同一輸入單元的電壓信號和電流信號，例如當輸入單元1的截止頻率被設置為10kHz的線路濾波器時，那么該單元內的電壓和電流信號中超過10kHz的高頻成分都會被過濾。

而SiC功率器件的開關頻率可達幾百kHz，為了保證其高頻成分中的有效性能夠被完整保留，我們不建議開啟線路濾波器；然而對于只有幾百Hz頻率的電流信號來說，大部分的高頻成分均屬于需要被過濾的高頻干擾信號（如圖1所示）。但鑒于同一輸入單元的電壓信號和電流信號在過濾時具備同步性，因此使用功率分析儀的線路濾波器功能顯然并非是過濾此類高頻信號的首選之策。

圖1：SiC變頻器輸出的電壓和電流信號

“高頻抑制”功能

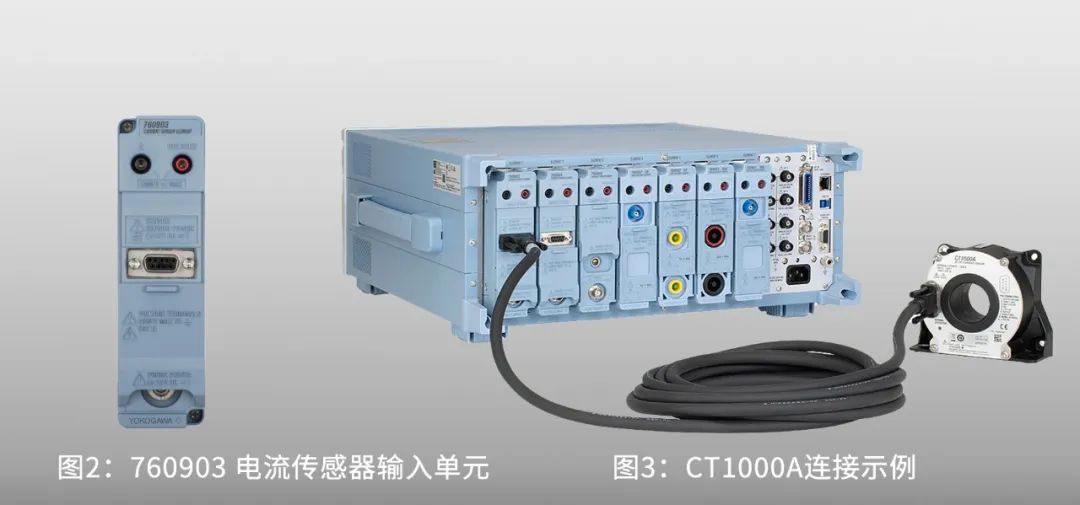

那么我們?nèi)绾尾拍軐?shí)現功率分析儀的高效濾波呢？我們建議使用橫河WT5000的電流傳感器單元760903（如圖2所示），其內置的傳感器電源不僅可以簡化CT接線還能在最大程度上減少外部干擾對電流測量的影響。如圖3所示。

橫河WT5000的電流傳感器單元760903

此外，760903還具備一項獨門絕技——高頻抑制(HFR)功能，其原理如圖4所示，我們可以將它視作為一個單獨作用在電流輸入回路上的低通濾波器。

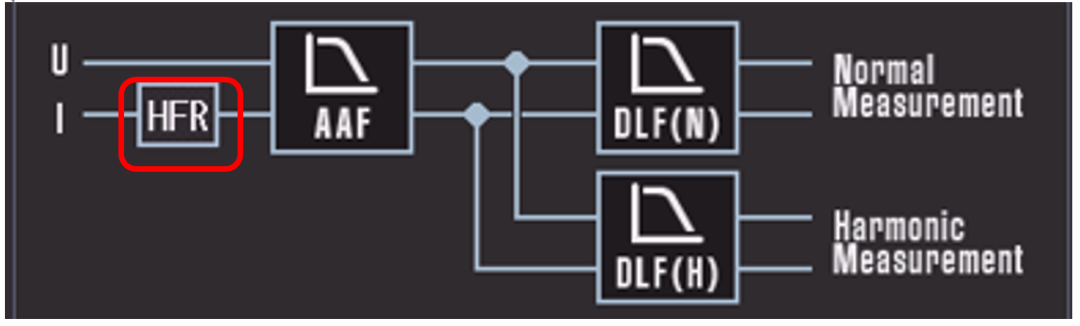

圖4：WT5000線路濾波器框圖

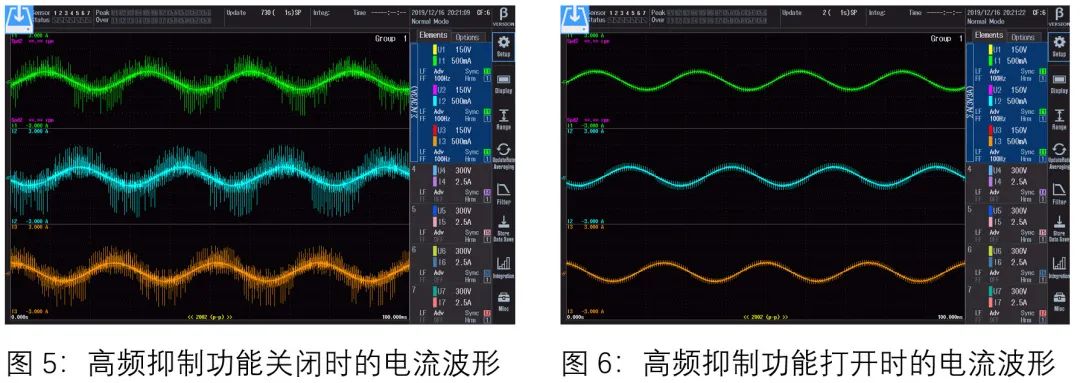

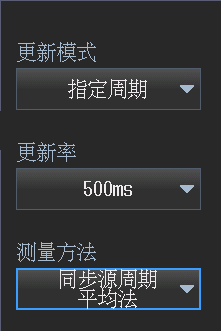

開啟高頻抑制功能后，AAF防混淆濾波器將在不影響電壓輸入信號的前提下只對電流信號進行濾波，從而完美解決了上述無法單獨過濾電流高頻成分的困擾。其測試效果如圖5、圖6所示。

綜上所述，760903的高頻抑制功能僅在電流回路打開HFR濾波器，消除電流中的高頻成分，而不會對電壓信號中的高頻成分造成影響。這一特性在確保高精度進行SiC高頻功率測量起著重要作用。
