近期某客戶送修一臺橫河WT1806E功率分析儀，報修故障為通道1和3采集電壓不準，通道2采集不到電壓。對儀器進行初步檢測，儀器外觀正常，儀器通風口有糊味。

一、報修故障

通道1和3采集電壓不準，通道2采集不到電壓。

二、開機外觀檢測

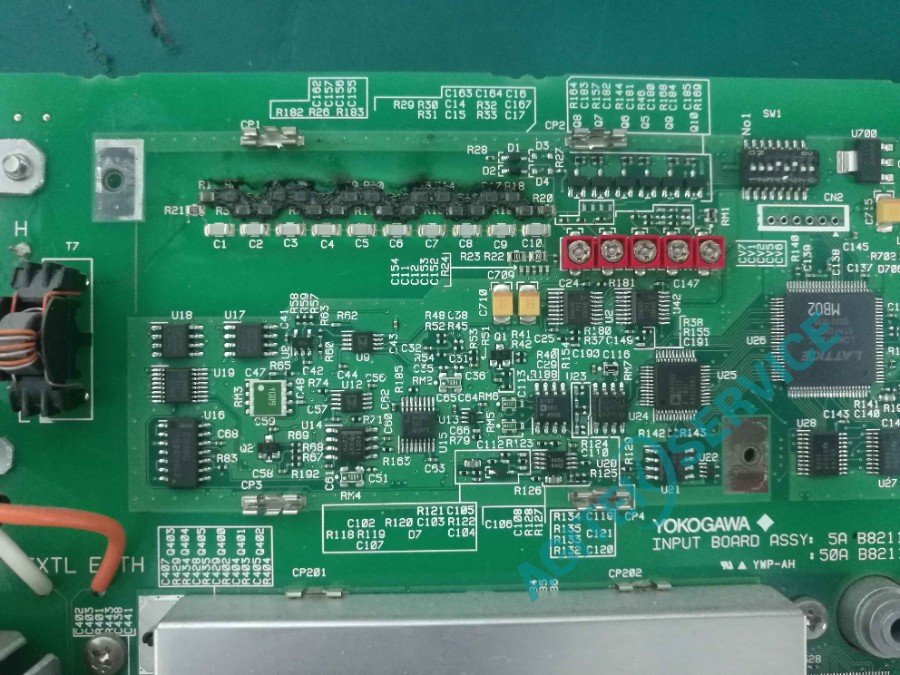

儀器外觀正常，儀器通風口有糊味。拆機發現CH1、CH2和CH3板卡電壓通道燒毀。取出CH1、CH2和CH3板卡儀器開機正常，通訊正常，自檢正常，CH4、CH5和CH6板卡測量功能正常。

三、故障判定

CH1、CH2和CH3板卡電壓通道燒毀。

四、維修措施

更換壞件，重新飛線。

五、檢測儀器

儀器裝上CH1、CH2和CH3板卡開機正常，測量功能正常。

六、橫河WT1806E功率分析儀可維修故障

1.測量值無顯示或顯示不正確：

過載提示：參數出現“---OL---”，沒有讀數。

傳感器比例設置問題：使用電壓/電流傳感器時，測量值不準確。

接線問題：：測量值不穩定或與實際不符。

2.功率值不正確：

接線方式設置問題：：電壓、電流測量值正確，但功率值不正確。

接線錯誤：尤其在3P3W（3V3A）接法中，功率值不正確。

3.諧波測試結果不顯示或顯示不正確

基波頻率超出測量范圍：諧波測試結果不顯示。

PLL源選擇不正確：諧波測試結果不準確。

混疊現象：諧波測量值誤差增加，相位角測量不正確。

4.儀器無法啟動或發熱過大

電源問題：：儀器無法啟動。

散熱問題：儀器發熱過大或過熱。

5.軟件或固件錯誤：軟件或固件出現錯誤或崩潰。
