在當今數字化世界中，視頻數據的高速傳輸對于眾多電子設備和應用場景至關重要。智多晶微電子有限公司推出的 VBO_TX IP（基于 V-by-One HS Standard_Ver 1.4 版本協議技術標準）為這一需求提供了一種高性能、低功耗的解決方案。

一、VBO_TX IP 簡介

VBO_TX IP 是一款用于視頻信號傳輸?shù)?Gb 級串行化高速接口發送端，主要應用于 V-by-One 接口屏的視頻數據轉化和生成。

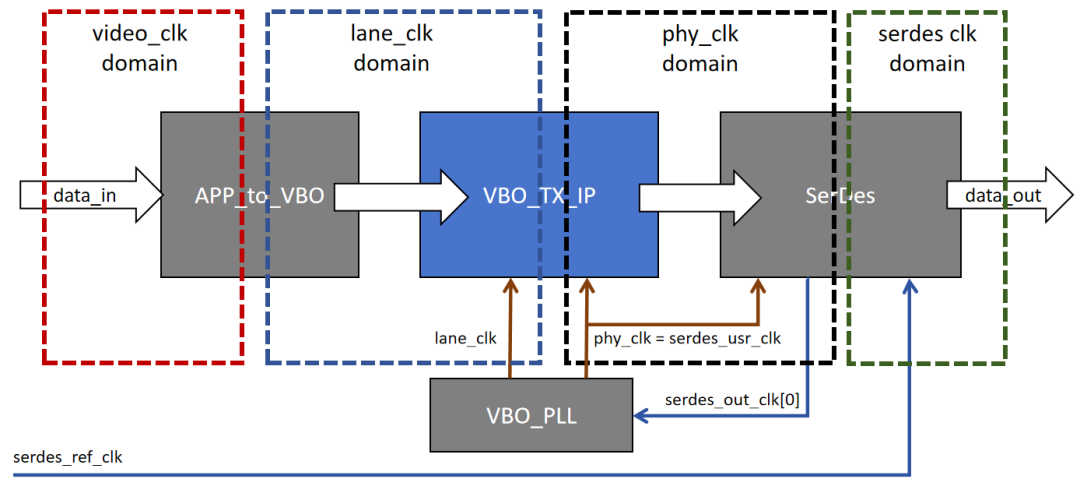

上圖為VBO_TX IP的應用框圖。由上圖可以看到它結合智多晶 SerDes 作為物理層，能夠提供更高的傳輸速率和更低的功耗的視頻輸出，滿足了現代電子設備對于高清、流暢視頻顯示的迫切需求。

二、產品核心亮點

高速傳輸與帶寬優勢

VBO_TX IP 支持最高 4Gbps 的傳輸速率，有效數據速率可達 3.2Gbps。這一高速傳輸能力使其能夠輕松應對高分辨率視頻數據的實時傳輸需求，為用戶帶來流暢、無卡頓的視覺體驗。同時，相比固定速率傳輸，它可根據設計需要靈活調整傳輸速率，從而在保證性能的同時實現更節能的運行。

低功耗與高能效

在提供高速傳輸?shù)耐瑫r，該 IP 還注重低功耗設計。通過優化的電路架構和先進的功耗管理技術，確保設備在長時間運行過程中能夠保持較低的功耗水平，這對于延長設備使用壽命、降低散熱需求以及提升整體能效具有重要意義。

強大的兼容性與靈活性

VBO_TX IP 具備良好的兼容性和靈活性，能夠與多種器件和設備進行適配。它支持通道數量 1、2、4、8（因器件而定），并允許用戶根據實際需求配置視頻數據位寬為每通道 24bit、32bit、40bit，以及配置輸出接口位寬為 16bit、32bit。這種靈活性使得它能夠滿足不同應用場景下的多樣化需求，無論是消費電子、工業控制還是醫療設備等領域，都能輕松融入并發揮其優勢。

高質量視頻傳輸

為了確保視頻傳輸?shù)馁|(zhì)量，VBO_TX IP 采用了數據傳輸擾碼技術。這一技術有助于減少電磁干擾，從而提高信號的完整性和可靠性，保證視頻數據在傳輸過程中的準確無誤。此外，它還支持高分辨率和高刷新率的高帶寬圖像格式，讓用戶能夠享受到清晰、細膩、逼真的視覺效果。

穩定可靠的性能

在設計和實現過程中，VBO_TX IP 注重系統的穩定性和可靠性。其內部具備完善的訓練機制、時鐘同步機制以及錯誤檢測與糾正機制，能夠有效應對各種復雜的傳輸環境和突發狀況，確保設備在長時間運行過程中始終保持穩定可靠的性能表現。

三、IP接口和配置

VBO_TX IP 提供了豐富的接口信號，包括復位端口、熱插拔信號、鎖相信號等，方便用戶進行系統集成和開發。同時，還具備詳細的時序控制和狀態輸出功能，便于用戶對設備的運行狀態進行實時監控和調試。

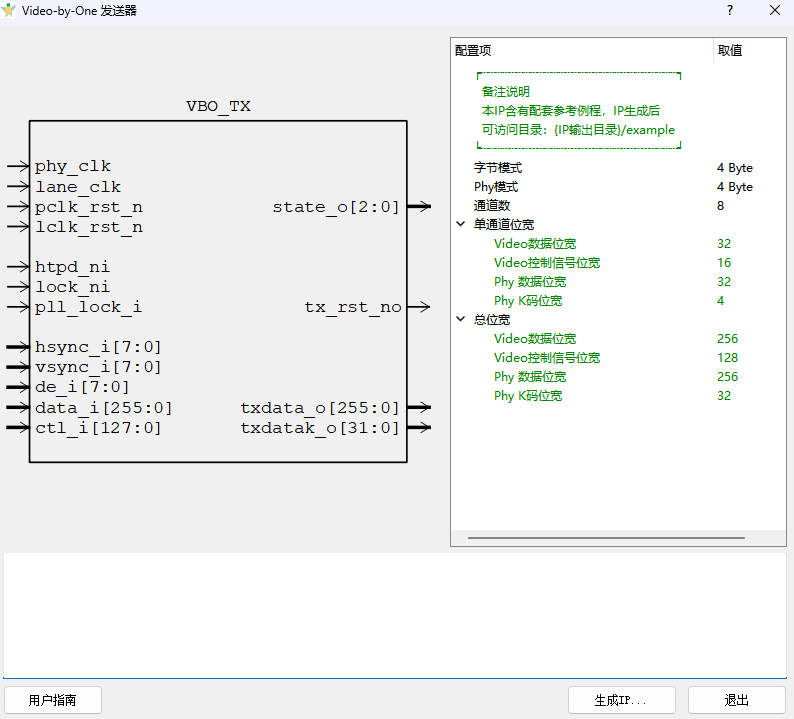

VBO_TX IP 提供了全面的接口信號，涵蓋了復位信號、時鐘信號、控制信號、數據信號等多個方面，方便用戶進行系統的集成和調試。并且，用戶可以根據實際需求對 IP 的各項參數進行靈活配置，如字節模式、Phy 模式、通道數等，以滿足不同應用場景下的視頻傳輸要求。

四、設計實現與技術支持

智多晶微電子有限公司為 VBO_TX IP 提供了完善的開發文檔、示例工程以及技術支持服務。用戶可以通過詳細的技術手冊和示例項目快速上手，了解 IP 的配置方法、設計要點以及應用技巧等。在示例工程中對VBO_TX IP 的輸入數據和輸出數據的處理流程進行了詳細的說明。通過對輸入數據的格式轉換、時序調整等操作，以及對輸出數據的編碼、驅動等處理，確保了視頻信號在傳輸過程中的完整性和準確性。

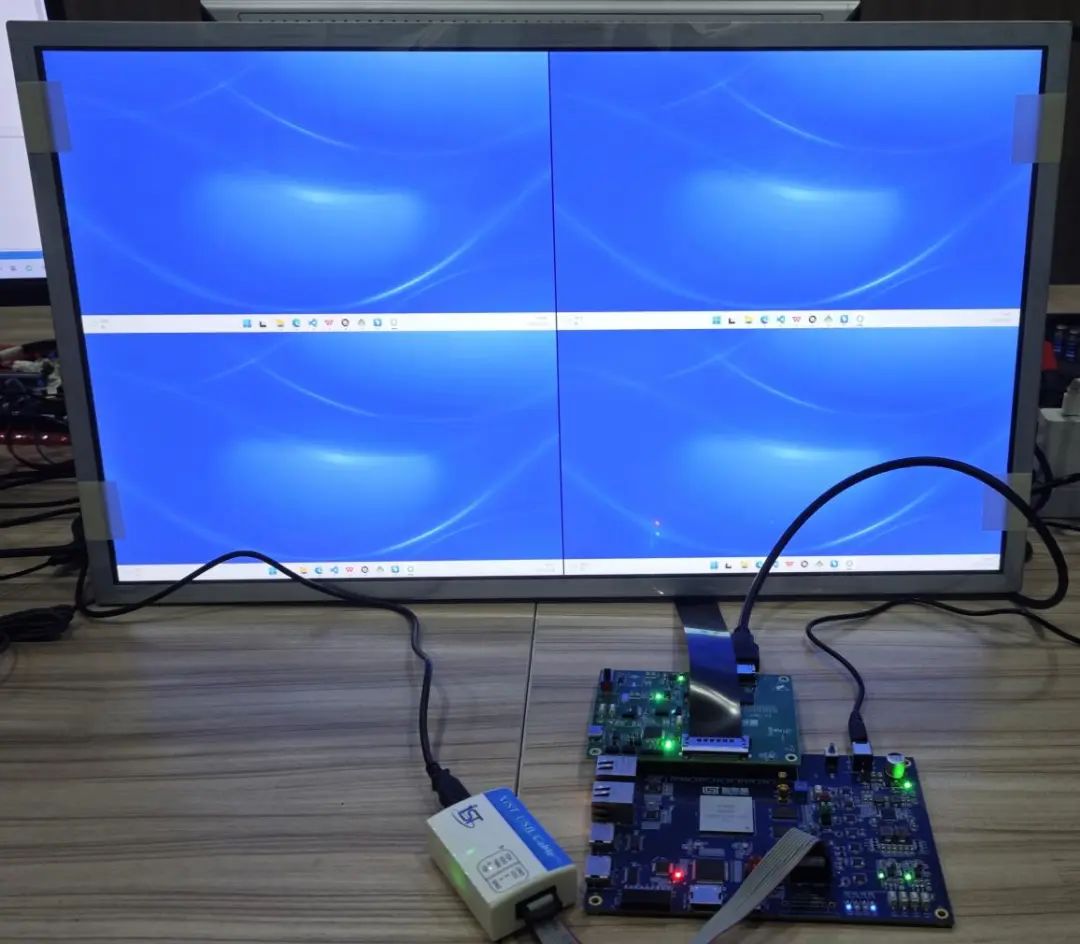

上圖為HDMI輸入1080P，由V-by-One TX輸出4分格圖像，每幅1080P大小組成4K圖像。

五、總結與展望

VBO_TX IP 作為智多晶微電子有限公司在高速視頻傳輸領域的一項重要成果，以其高速傳輸、低功耗、高兼容性、高質量視頻傳輸以及穩定可靠的性能等特點，為眾多電子設備和應用場景提供了理想的視頻傳輸解決方案。隨著技術的不斷發展和創新，VBO_TX IP 將持續優化和升級，進一步提升其性能和功能，以滿足市場對于高速視頻傳輸技術日益增長的需求！
