LM2576系列是華冠半導體針對工業控制、新能源、汽車電子等領域推出的高性能降壓穩壓器，3.3V，5V，12V，15V 和可調節輸出電壓型號，可調節輸出型號輸出電壓范圍在線性和負載條件下 1.23~37V(HV 型號 57V)最大+4%，保證 3A 輸出電流，輸入電壓范圍廣，40V 至 HV 型號的 60V，只需 4 個外部器件支持，52kHz 固定頻率內部振蕩器，TTL 關斷能力，低功耗待機模式，高效率，使用現成可用的標準電感，熱關斷及電流限制保護。

核心參數亮點：

輸入兼容性：6~60V寬電壓輸入，支持12V鉛酸電池、24V工業總線、48V新能源系統等場景。

輸出精度：固定版±4%（3.3V/5V/12V/15V），可調版±1.5%（1.23~52V）。

能效表現：52kHz固定頻率設計，搭配肖特基二極管時效率高達95%，12V→5V轉換效率達88% 。

極限性能：支持125℃高溫連續運行，內置逐周期過流保護、反向電流阻斷及過熱關斷機制 。

極速響應：負載突變時電壓波動＜±1%，動態響應時間＜2μs 。

六大技術突破：

1. 極致精簡設計

僅需4顆外接元件（輸入/輸出電容+電感+二極管），PCB面積節省30%，開發周期縮短50%。

2. 極速動態響應

專為負載突變?cè)O(shè)計，2μs內完成電壓調節，確保電機驅動、傳感器網絡等動態場景的穩定性。

3. 智能保護機制

內置多重防護：

逐周期電流限制（峰值6.9A），關斷保護（150℃自動切斷），向電流阻斷（防止電源反接損傷）。

4. 高效拓?fù)渲С?/p>

支持標準降壓、Buck-Boost負電壓轉換、SEPIC等多種模式，通過簡單外圍電路即可實現電壓反轉與功率因數校正。

5. 精密控制體系

采用固定頻率調制技術，紋波抑制比達60dB，典型應用中12V→5V轉換效率達88%?？烧{(diào)版通過外置電阻網絡實現1.23~52V無極輸出，搭配LC濾波電路可將紋波降至20mVpp以下。

應用：

簡單高效的降壓(Buck)穩壓器

線性穩壓器的高效預穩壓器

卡上開關穩壓器

正到負的變換器(Buck-Boost)

負升壓變換器

為電池充電器做電源

與National Semi.On Semi的LM2576完全互換

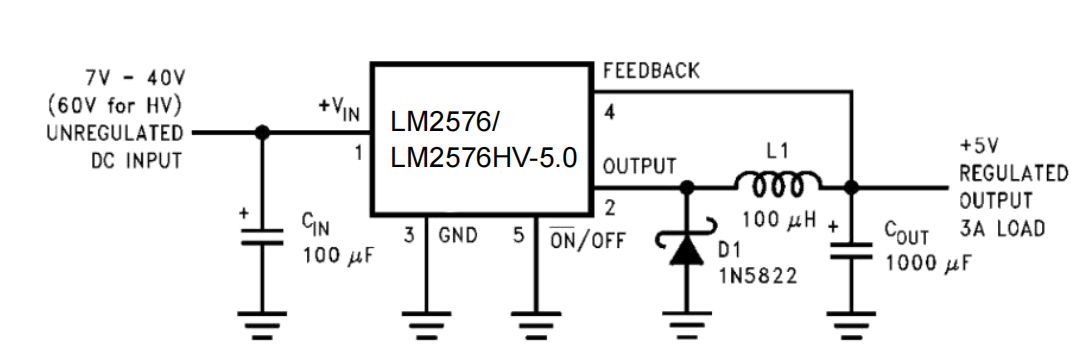

LM2576穩壓電路圖

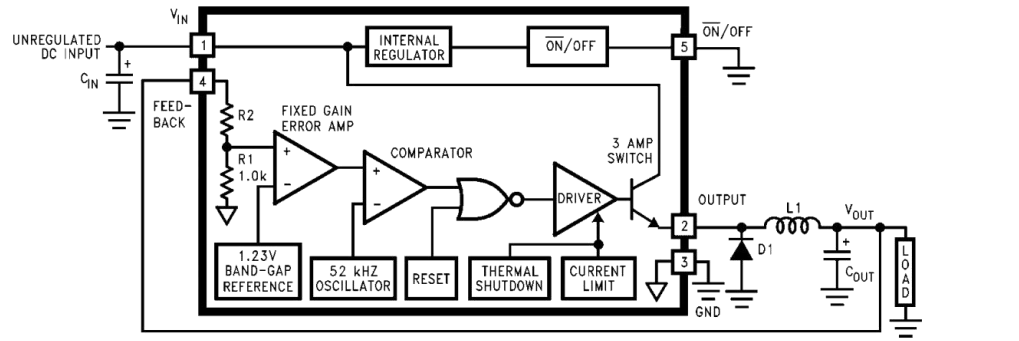

功能框圖

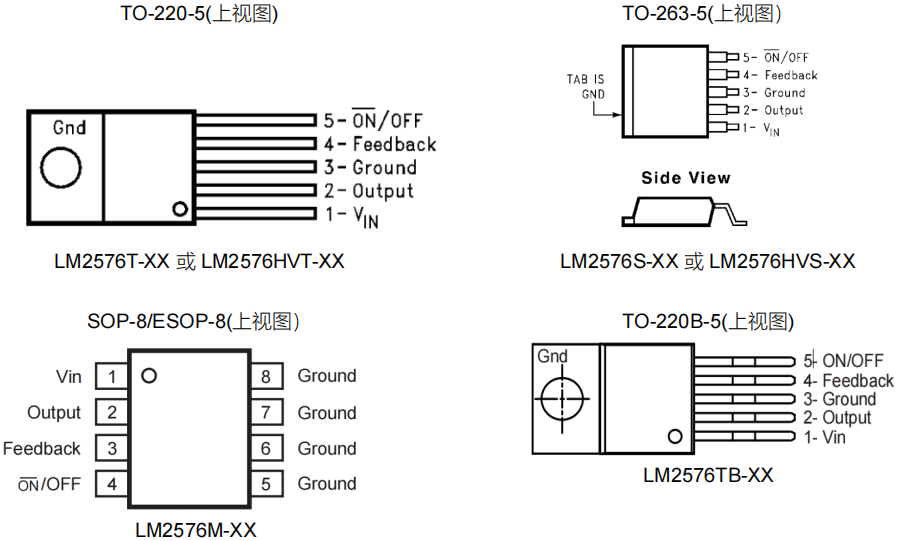

引腳配置

LM2576系列 型號推薦：
