LM34927穩壓器具有實現低成本、高效、隔離式偏置穩壓器所需的所有功能。該高壓穩壓器包含兩個 100V N 溝道 MOSFET 開關 — 一個高側降壓開關和一個低側同步開關。LM34927器件中采用的恒定導通時間 （COT） 控制方案不需要環路補償，并提供出色的瞬態響應。穩壓器的導通時間與輸入電壓成反比。此功能允許工作頻率保持相對恒定。智能峰值電流限制通過集成感應電路實現。其他功能包括一個可編程輸入欠壓比較器，用于在低電壓條件下禁止工作。保護功能包括熱關斷和 V抄送欠壓鎖定 （UVLO）。LM34927 器件采用 WSON-8 和 SO PowerPAD-8 塑料封裝。
*附件：lm34927.pdf

特性

• 7.5V 至 100V 寬輸入范圍
• 集成 600mA 高側
  和低側開關
• 無需肖特基
• 恒定導通時間控制
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率
• 智能峰值電流限制
• 可調輸出電壓：1.225 V
• 精準的 2% 反饋基準
• 頻率可調至 1 MHz
• 可調欠壓鎖定 （UVLO）
• 遠程關機
• 熱關斷
• 包：
  • 8 引腳 WSON
  • 8 引腳 SO PowerPAD?

參數

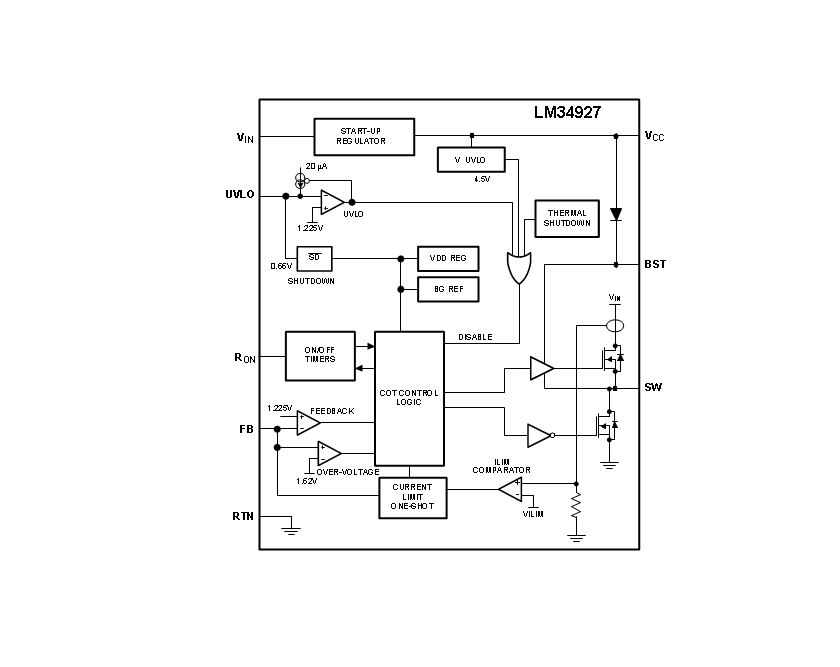

方框圖

一、概述

LM34927是一款專為隔離DC-DC轉換器設計的集成次級側偏置調節器。它具備寬輸入電壓范圍（7.5V至100V）、高集成度（內置600mA高側和低側開關）、快速瞬態響應和無需環路補償等特點。該調節器適用于電信隔離偏置電源、汽車和工業電子等應用。

二、主要特性

• ?寬輸入電壓范圍?：7.5V至100V，適用于多種高壓應用場景。
• ?集成高側和低側開關?：無需外部肖特基二極管，簡化電路設計。
• ?恒定導通時間控制?：無需環路補償，提供超快瞬態響應。
• ?智能峰值電流限制?：內置電流感測電路，實現智能保護。
• ?可調輸出電壓?：輸出電壓可調范圍從1.225V開始，具有2%的反饋精度。
• ?多種保護功能?：包括熱關斷、VCC欠壓鎖定（UVLO）、遠程關斷等。
• ?靈活封裝選項?：提供8引腳WSON和8引腳SO PowerPAD?封裝。

三、引腳配置與功能

LM34927包含8個引腳，主要功能如下：

• ?RTN?：地連接。
• ?VIN?：輸入電壓引腳，操作輸入范圍為7.5V至100V。
• ?UVLO?：欠壓比較器輸入引腳，用于設置欠壓檢測閾值。
• ?RON?：導通時間控制引腳，通過外部電阻設置開關導通時間。
• ?FB?：反饋引腳，連接到內部調節比較器的反相輸入端。
• ?VCC?：輸出電壓引腳，內部高壓串聯調節器輸出，穩定在7.6V。
• ?BST?：自舉電容引腳，需要連接外部電容。
• ?SW?：開關節點，連接到輸出電感和自舉電容。

四、工作原理

LM34927采用恒定導通時間（COT）控制方案，通過比較反饋電壓（FB）與內部1.225V參考電壓來調節輸出電壓。當FB電壓低于參考電壓時，高側開關導通，導通時間由RON引腳上的電阻和輸入電壓決定。導通時間結束后，開關保持關閉狀態，直到FB電壓再次低于參考電壓且最小強制關閉時間已過期。這種控制方案確保了操作頻率相對穩定，并提供了快速的瞬態響應。

五、應用與實現

• ?設計考慮?：包括變壓器匝數比選擇、輸出電容計算、反饋電阻選擇等。
• ?軟啟動實現?：通過外部電路實現軟啟動功能，避免啟動時的電流沖擊。
• ?布局指導?：建議將輸入電容、VCC電容和BST電容盡可能靠近IC放置，以最小化環路面積和噪聲耦合。
• ?熱管理?：由于LM34927在高壓和大電流條件下工作，需要注意散熱設計，以避免過熱。

六、文檔與支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供了詳細的技術規格、設計指南和應用示例。
• ?社區資源?：TI的E2E?在線社區提供工程師之間的交流平臺，用戶可以提問、分享知識和解決問題。
• ?設計工具?：提供WEBENCH?等在線設計工具，幫助用戶快速生成定制化的電源設計方案。

七、封裝與訂購信息

LM34927提供8引腳WSON和8引腳SO PowerPAD?封裝選項，具體封裝尺寸和訂購代碼請參考數據手冊中的封裝選項附錄。

綜上所述，LM34927是一款功能強大、易于實現的集成次級側偏置調節器，適用于多種隔離DC-DC轉換器應用。
