Hqst盈盛（華強盛）電子導讀：網絡變壓器的中心抽頭并聯后不支持POE供電，為什么？這節將和大家一起來做探討.....

工作實踐與相關測試經驗中，工程師對千兆網絡變壓器的中心抽頭并聯后無法支持POE供電，做了分析總結：發現主要源于電氣路徑沖突、磁飽和風險、共模抑制失效及安全規范沖突等核心問題。以下是具體分析：

一、首先，我們一起來了解：POE供電原理與中心抽頭的作用
1.1. POE電流路徑：
POE供電通過網線的差分線對（如1/2/3/6或4/5/7/8線芯）傳輸直流電。電流從PSE（供電設備）注入網絡變壓器的次級側中心抽頭，再經隔離后傳輸至PD（受電設備）。中心抽頭在此過程中承擔兩個關鍵角色：a.直流偏置通道，它為PHY芯片提供工作電壓（如3.3V/2.5V）；共模噪聲回流路徑：抑制外部干擾，保護數據信號完整性。

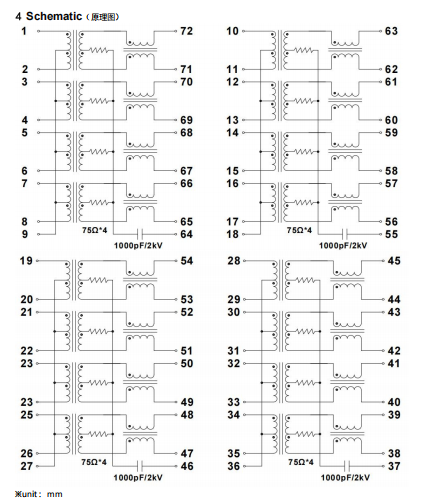

千兆四口（百兆八口）帶POE插件變壓器：H88807DP

1.2. 正常POE工作模式
每個網絡變壓器的中心抽頭獨立連接電源或電容，確保電流在各自隔離的磁路中流動，避免相互干擾。

千兆四口（百兆八口）帶POE插件變壓器：H88807DP

二、中心抽頭并聯可能引發的問題
當多個網絡變壓器的中心抽頭并聯時，會破壞上述獨立路徑，導致以下問題：

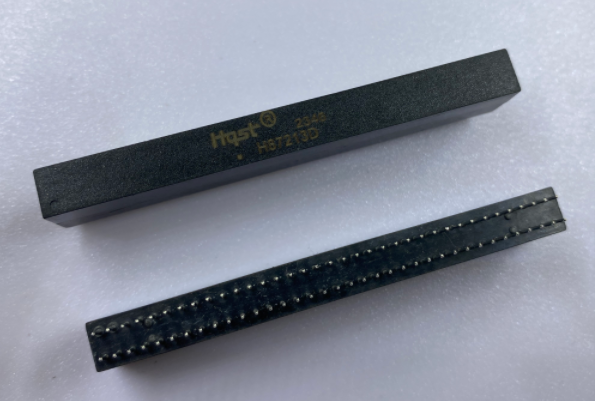

中心抽頭并聯的千兆四口插件網絡變壓器（不帶POE ）：H872013D 中心抽頭并聯的千兆四口插件網絡變壓器（不用于POE 供電）：H872013D

2.1. 電流路徑沖突與環路電流
并聯后，不同變壓器的中心抽頭直接連通，形成低阻抗并聯回路。POE注入的直流電流會在并聯點處隨機分配，因變壓器阻抗的微小差異（制造公差±5%），電流嚴重不均衡，部分線圈可能過載發熱。
若并聯變壓器的次級側電壓存在差異（如因磁環參數不一致），會產生直流環路電流。該電流不經過負載，直接在變壓器間循環，導致額外溫升和效率下降。

2.2. 磁芯飽和與數據失真
POE的直流電流通過線圈時會產生靜態偏置磁場。并聯后，多組線圈的磁場疊加，若電流分配不均，局部磁通密度可能超過磁環飽和閾值（如鐵氧體磁環飽和通量約0.3T）。磁飽和后，變壓器失去電感特性，無法耦合高頻信號，導致千兆數據丟包或速率驟降。

2.3. 共模抑制功能失效
中心抽頭并聯破壞了原本獨立的共模噪聲回流路徑。外部干擾（如雷擊感應浪涌）會通過并聯點跨變壓器耦合，放大噪聲并傳導至PHY芯片，輕則增加誤碼率，重則損壞芯片。

2.4. 安全規范沖突
POE標準（如IEEE 802.3at/bt）要求供電回路與數據鏈路隔離。并聯導致隔離邊界模糊，可能違反安規（如UL60950-1 SELV低電壓安全要求），增加觸電風險。

三、替代方案：如何實現多變壓器POE供電
若需提升POE功率或支持多設備，可通過以下方案規避并聯問題：

3.1. 獨立POE注入設計
每個變壓器中心抽頭單獨連接POE電源模塊，確保電流路徑物理隔離。

3.2. 集成多單元磁環結構
采用單磁環多繞組變壓器，通過內部繞組分流電流，避免外部并聯。

3.3. POE交換機組網
使用支持級聯的POE交換機，通過獨立端口為每個下游設備供電，拓撲示例：
POE交換機 → 變壓器A → PD設備A；
POE交換機 → 變壓器B → PD設備B ；

四、總結：關鍵限制對比

下表清晰展示了POE供電時中心抽頭并聯的問題本質：

總結:中心抽頭并聯本質打破了POE供電的電流隔離性與磁路獨立性，引發不可控的電氣沖突。實際設計應優先選擇獨立供電、多單元集成變壓器或級聯拓撲，以滿足高功率POE需求。。

以上是我們對網絡變壓器的中心抽頭并聯后不支持POE供電的一些現實情況的了解，現分享給大家，希望對想了解更多網絡變壓器知識的人有所幫助，謝謝！ 接下來石門盈盛電子工程技術還將繼續給大家分享網絡變壓器和與之相關的RJ45 網絡連接器的有關知識，方便大家認識網絡變壓器和RJ系列網口產品，不足之處歡迎討論； 感興趣的朋友，可以繼續關注！

以下是網絡變壓器生產工廠石門盈盛（華強盛）電子提供的千兆多口或百兆多口網絡變壓器型號（型號后帶P的可以用于POE供電）: H86001D;H8187201D;H87202D;HX87202D;H87203DH87207D;H87213D;H88801D;H88802D;H88807DP;H88811D;H89001D;H89602DP;H89604DP;
