VKD104CR-3H是3通道觸摸檢測芯片，功耗低、工作電壓范 圍寬以及穩定的觸摸檢測效果可以廣泛的滿足不同應用的需 求，此觸摸檢測芯片是專為取代傳統按鍵而設計，內建穩壓 電路，提供穩定電壓給觸摸檢測電路使用，觸摸檢測PAD的 大小可依不同的靈敏度設計在合理的范圍內。該芯片具有較 高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢 測。 芯片內部采用特殊的集成電路，具有高電源電壓抑制比，可 減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應 用中芯片仍具有很高的可靠性。C178-24

? 工作電壓 2.4-5.5V

? 工作電流 13.0μA@VDD=3.0V 待機電流 2.5μA@VDD=3.0V

? 內置觸摸檢測專用穩壓電路

? 響應時間約60ms @VDD=3V

? 可以由外部電容 (1~60pF) 調整靈敏度

? 內置按鍵消抖,無需外部軟件再消抖

? 無觸摸8S進入待機模式

? 有效鍵最長輸出16S

? 許鑫13632814412-Q2885157526

? Q0-Q1 腳為CMOS輸出 直接輸出,高電平有效,支持多鍵觸摸

? 上電后約有0.5秒的穩定時間，此時所有功能都被禁止， 此期間內不要觸摸檢測點

? 根據環境變化自校準參數

? HBM靜電大于5KV

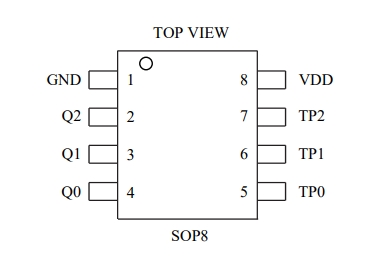

? 封裝 SOP8(150mil)(4.9mm x 3.9mm PP=1.27mm)

(永嘉微電/VINKA原廠-FAE技術支持，主營LCD驅動IC； LED驅動IC； 觸摸IC； LDO穩壓IC； 水位檢測IC)

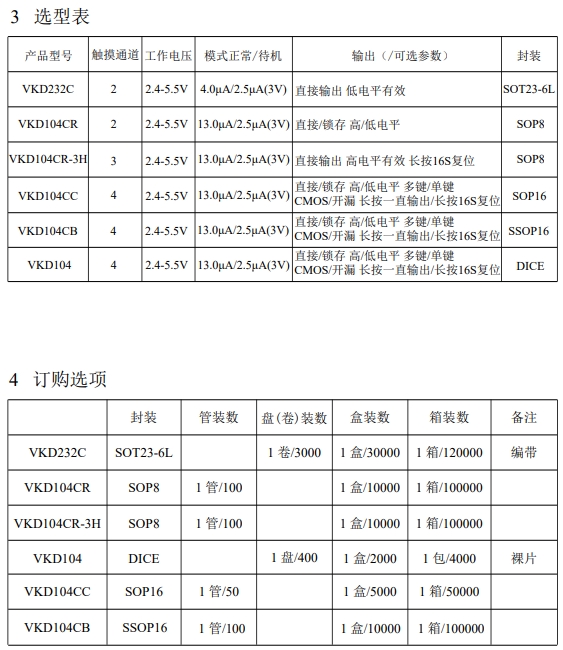

VKD104BR/CR 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)感應通道數：2輸出方式：直接/鎖存輸出最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V封裝：SOP8低功耗

VKD104BR-3H/VKD104CR-3H工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)感應通道數：3輸出方式：直接/鎖存輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V封裝：SOP8低功耗

VKD104工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)感應通道數：4輸出方式：直接/鎖存/開漏輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V封裝:DICE/DIE裸片(綁定COB)低功耗；可選擇長按16S復位/不復位

VKD104BC/CC工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)感應通道數：4輸出方式：直接/鎖存/開漏輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V封裝:SOP16低功耗；可選擇長按16S復位/不復位

VKD104CB/SB工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)感應通道數：4輸出方式：直接/鎖存/開漏輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V封裝:SSOP16低功耗；可選擇長按16S復位/不復位
