Texas Instruments SN74AUP1G04低功耗單逆變門電路可執行布爾函數Y = A。AUP系列器件的靜態功耗低于1μA，采用超小型DPW封裝。DPW封裝技術是集成電路封裝領域的一項重大突破。0.64mm平方的微小基底面，比其他封裝選項節省了大量的電路板空間，同時保留了0.5mm這一便于制造的傳統引線間距。

數據手冊：*附件：Texas Instruments SN74AUP1G04低功耗單逆變門數據手冊.pdf

Texas Instruments SN74AUP1G04采用Ioff技術，完全適用于部分掉電應用，可防止掉電時損壞性電流倒流通過器件。Ioff 電路禁用輸出，允許實時插入。

特性

• 采用超小型0.64mm2^^ 封裝（DPW），間距為0.5mm
• ICC = 0.9μA（最大值）的低靜態功耗
• 低動態功耗：Cpd = 4.1pF（典型值，3.3V時）
• 低輸入電容Ci = 1.5pF（典型值）
• 低噪聲，過沖和欠沖均為CC 的10%
• Ioff 支持實時插入、部分斷電模式和反向驅動器保護
• 輸入滯后可實現緩慢的輸入轉換，提高輸入端的開關抗噪能力（Vhys = 250mV（典型值，3.3V時）
• 寬VCC 工作范圍：0.8V至3.6V
• 優化用于3.3 V工作電壓
• 3.6V I/O容差，支持混合模式信號操作
• tpd = 3.9ns（最大值，3.3V時）
• 適合用于點對點應用
• 閂鎖性能超過100mA，符合JESD 78、II級標準
• 根據JESD 22標準測試的ESD性能
  • 2000V人體模型（A114-B、II類)
  • 1000 V 充電器件模型(C101)

應用

• ATCA解決方案
• 主動降噪（ANC）
• 條形碼掃描器
• 血壓監護儀
• 呼吸正壓機
• 電纜解決方案
• DLP 3D機器視覺、高光譜成像、光網絡和光譜學
• 電子書
• 嵌入式PC
• 現場變送器（溫度或壓力）
• 指紋生物特征識別技術
• HVAC（暖通空調）
• 網絡附加存儲（NAS）
• 服務器主板和PSU
• 軟件定義無線電（SDR）
• 電視（高清（HDTV）、液晶和數字電視）
• 視頻通信系統
• 無線數據訪問卡、耳機、鍵盤、鼠標和局域網卡
• X光（行李掃描、醫療和牙科）

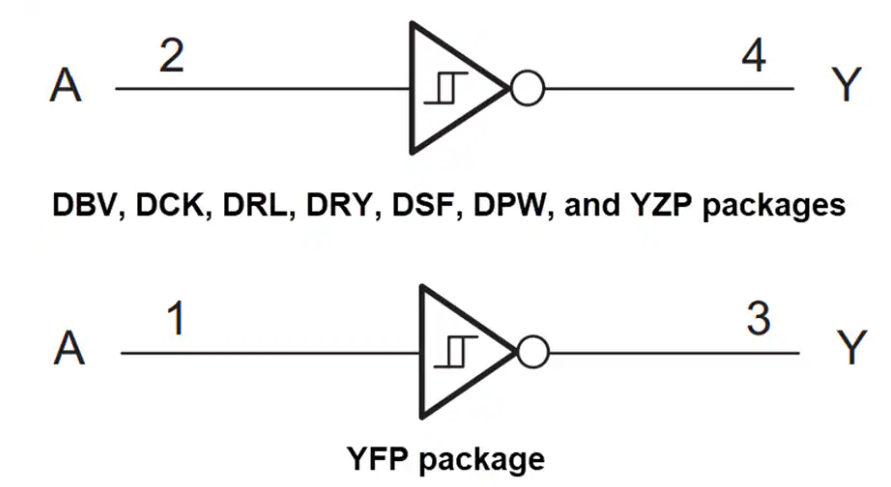

功能框圖
