在進行雷擊浪涌抗擾度測試時，波形驗證是確保測試準確性的關鍵環節。作為專業的 TVS（瞬態電壓抑制二極管）器件生產廠家，雷卯電子始終關注浪涌測試中器件與波形的兼容性。以下結合行業標準，雷卯EMC小哥為您解析雷擊浪涌測試及 TVS 接入后的波形驗證要點。

一、雷擊浪涌發生器的基礎波形驗證

在測試前，需對浪涌發生器的電壓與電流波形進行校準，通常包括主機與耦合去耦網絡（CDN）的校準。

測試前需校準浪涌發生器（含CDN）的電壓 / 電流波形，必校項目包括：

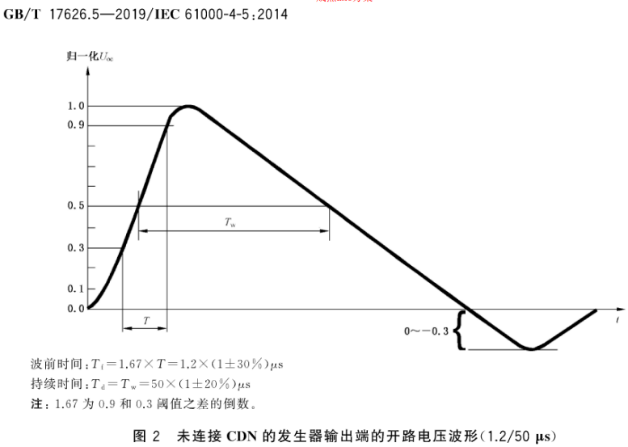

開路電壓：峰值、波前時間、持續時間

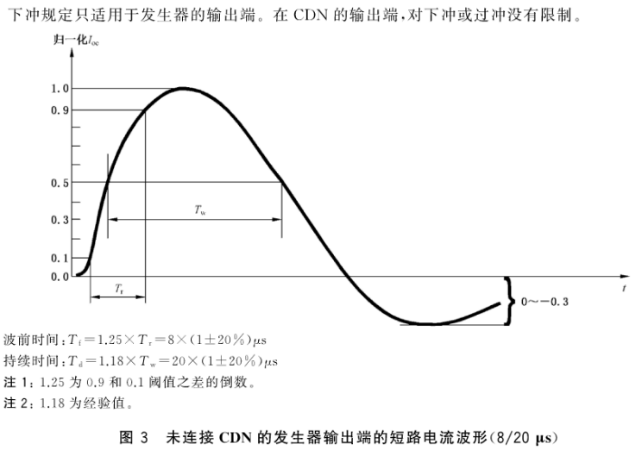

短路電流：峰值、波前時間、持續時間

驗證頻率：定期或校準期間，對比標準驗證開路電壓或閉路電流波形。

1. 電壓波形的驗證方法

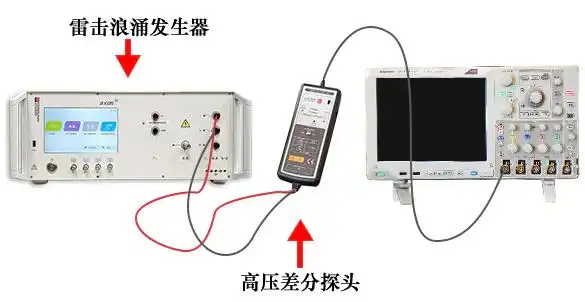

使用電壓差分探頭配合示波器，將實測波形與校準設定值對比（需注意探頭的耐壓等級需匹配測試需求）

2. 電流波形的驗證方法

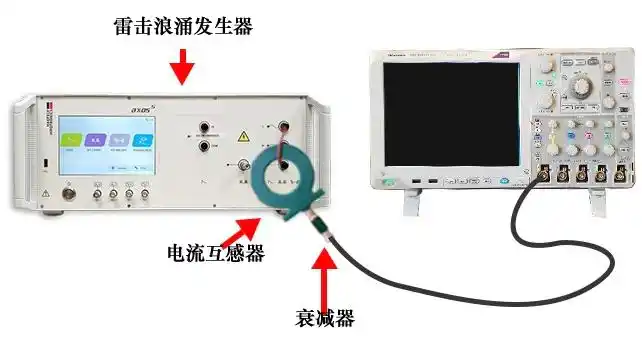

在組合波測試中，需通過CDN線路對閉路電流波形進行驗證（如 L1 到中性線的電流波形）。驗證時需斷開 EUT 電源，避免損壞測量設備，常用設備包括示波器、電流監測探頭（如 HKS-20KA，校準能力 20kA）及衰減器。

二、接入TVS器件后的波形驗證要點

作為浪涌防護的核心器件TVS的性能直接影響浪涌測試中的波形特性。雷卯電子建議在以下場景中重點關注 TVS 接入后的波形驗證：

1. TVS 鉗位電壓與波形匹配性

驗證目的：確認 TVS 在浪涌沖擊下的鉗位電壓是否符合設計要求，避免因鉗位電壓過高導致后級電路損壞。

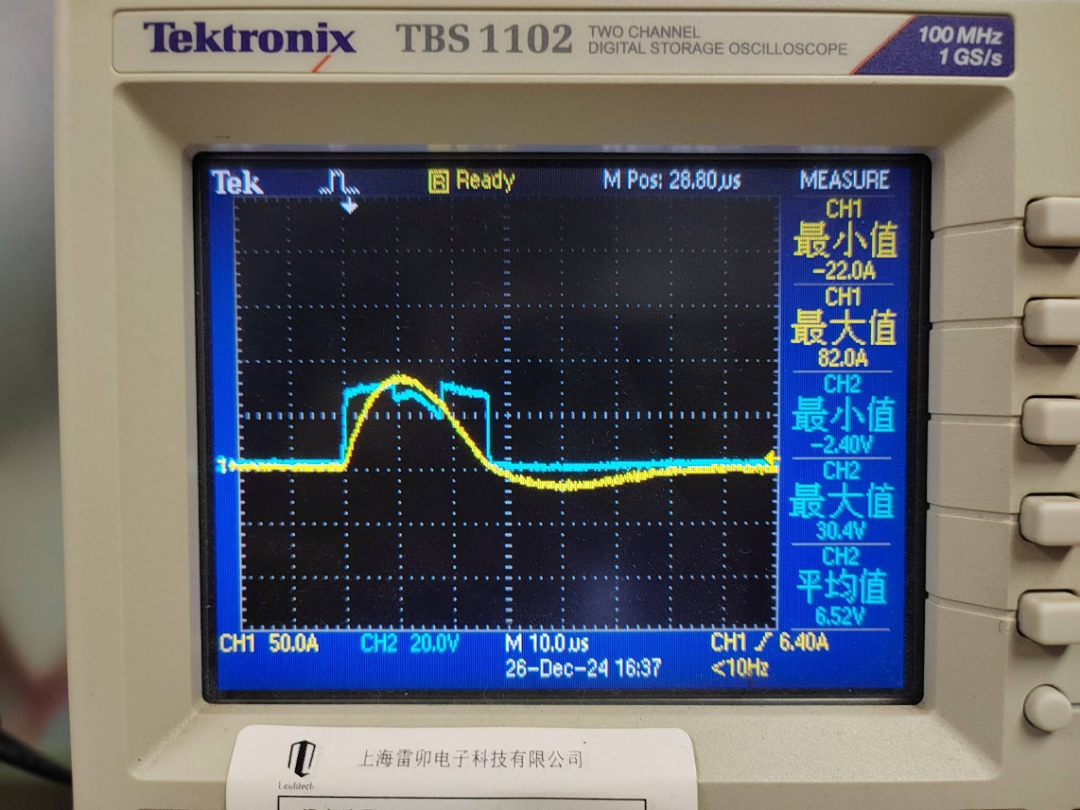

測試方法：1、將 TVS 接入測試回路，施加標準浪涌波形（如 1.2/50μs 電壓波、8/20μs 電流波）；2、使用示波器同步監測開路電壓波形與 TVS 兩端的鉗位電壓波形，對比二者差異。
雷卯優勢：雷卯 TVS 器件采用低動態電阻設計，鉗位電壓波動范圍≤±5%，可有效抑制浪涌峰值。

2. TVS 響應時間對波形的影響

驗證目的：評估 TVS 在浪涌波前時間內的響應速度，確保其在納秒級脈沖下快速導通。
測試方法：1、通過電流監測探頭（如 HKS-20KA）監測浪涌電流波形，觀察 TVS 導通前后的電流上升沿變化；2、對比未接入 TVS 與接入后的電流波前時間差異，理想狀態下響應時間應＜1ns。

3. 多級防護電路的波形協同驗證

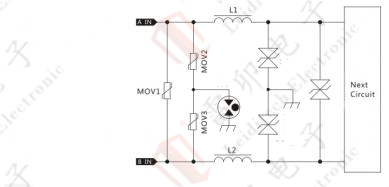

應用場景：當電路采用 “GDT+MOV+TVS” 或 “TVS共差模” 多級防護時，需驗證各級器件的波形配合。
驗證要點：監測各級器件的鉗位電壓時序，確保前級器件先于后級導通；測試整體電路的殘壓波形，確保最終輸出電壓低于后級電路耐受閾值。
雷卯方案：雷卯可提供多級防護集成方案，如GDT+MOV +SMBJ系列TVS搭配，優化波形鉗位效果。

三、雷卯電子：專業ESD/TVS器件助力波形驗證

上海雷卯電子科技有限公司深耕電磁兼容防護領域，專注EMC相關器件的研發與生產，具備以下核心能力：

全系列ESD/TVS產品：覆蓋1.8V~600V工作電壓，支持SOD-123FL、SMA、SMB、SMC、DO-218AB、DO-15、DO-41等封裝，適配不同浪涌測試需求；

嚴格的出廠驗證：每款TVS均通過 1.2/50μs 浪涌波形測試，提供鉗位電壓、響應時間等詳細波形數據；

應用支持服務：為客戶提供浪涌測試中TVS選型建議及波形驗證技術指導，協助優化防護電路設計。

波形驗證是確保浪涌測試準確性與 TVS 防護效果的關鍵環節。作為專業的 TVS 器件廠家，雷卯電子始終以技術為核心，致力于為客戶提供高可靠性的防護方案。如需了解更多 TVS 在浪涌測試中的應用細節，歡迎聯系我們溝通交流！
