摘要

輪速傳感器因其在輪速測量中的重要作用，被廣泛視為現代汽車中最核心的傳感器之一。對于現代車輛而言，輪速信息必不可少，例如車輛電子穩定程序(ESP/ESC)、防抱死制動系統(ABS)、牽引力控制系統(TCS)、電動轉向助力系統(EPS)、車輛動態控制系統(VDC)、間接胎壓監測系統(ITPMS)、自動變速器控制系統等。帝奧微推出全新車規級帶有功能安全ASILB等級的振動抑制型霍爾輪速傳感器DIA9701系列，為輪速檢測提供高可靠的解決方案。

作為高精度霍爾輪速傳感器芯片系列，DIA9701采用了高壓BCD技術的集成完整診斷與保護功能，內部集成了3個高靈敏度的全差分設計的低失調四旋轉正交hall plate、高精度DDA運放、CDS斬波穩定精密放大器、正負溫度補償Ibias電路、低通濾波器、雙路12位高精度Σ-Δ ADC、采樣保持電路、10Bit電流舵DAC動態offset消除電路、創新的高級對稱架構數字電路、AKM模式輸出電流斜率控制電路、帶基極電流補償的帶隙基準電路、LDO穩壓器、OSC振蕩器電路、POR上電復位、過壓保護、欠壓保護、反極性保護等電路，為輪速檢測提供了具備高靈敏度、溫度穩定性和綜合保護功能的創新解決方案。

DIA9701產品系列包含了豐富子型號，針對不同的輸出協議、正反方向定義、集成濾波電容等維度，能夠覆蓋眾多應用場景下的不同系統需求。各產品均滿足AEC-Q100 Grade 0的可靠性要求，可在-40~160℃的嚴苛環境下勝任工作。

產品特性

1.集成穩壓器，寬供電電壓范圍：4.5V~24V，可達30V的耐壓，提高供電魯棒性；

2.差分霍爾, 兩個外側霍爾盤間距2mm，第三個霍爾盤在中間，良好匹配齒輪&磁輪4mm的pitch，速度信號和方向信號兩者處在檢測差分磁場中心的位置，使得hall plate獲得良好的檢測磁場效果；

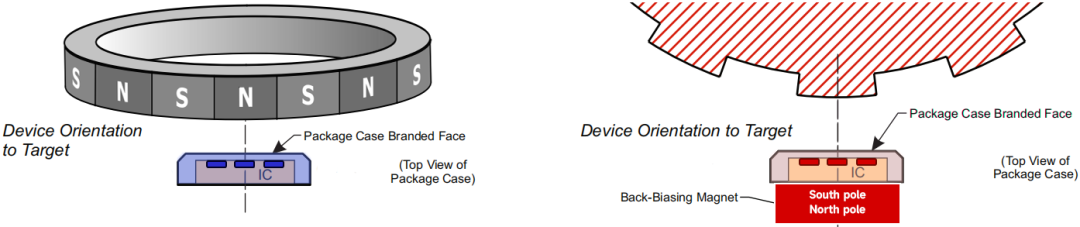

3.南/北極預感應，支持背磁，可選南北磁極，輕松進行環形磁體和鐵磁目標檢測；

4.使用創新的高級對稱數字架構，支持高級算法，并在動態氣隙干擾期間保持良好的俯仰精度；針對輪速應用進行優化，允許在振動時消隱振動，同時將輸出恢復的延遲降至最低，輕松實現徑&軸向上的振動檢測及抑制；均衡性優異的振動抑制算法，可實現車輛眾多復雜路況下對鐵磁性齒輪和磁性極輪的旋轉速度方向的可靠探測；

5.改進的氣隙/抖動性能：優化感應點的計算方法實現大氣隙，數字校準offset，靈敏度好，jitter抖動< 0.7%；

6.零速探測：可以檢測到幾乎靜止(0.1 km/h)的低速度；

7.VA可見自適應數字過零遲滯算法，集成數字過零檢測方式比傳統的模擬過零檢測精度高，以及集成數字動態輔助檢測方式比傳統模擬輔助檢測更準確，良好解決易受外界干擾導致的丟波等問題；

8.基于ISO26262 2018 ASIL B(D)開發及萊茵TüV認證，支持ASIL D等級的系統級開發；

9.具備針對汽車的高可靠性Laser trim，提供安全可靠的內部 trim 配置；

10.多參數可定制修調：靈敏度、過零閾值、初始磁場閾值、前后向選擇、增益&零偏調整等。

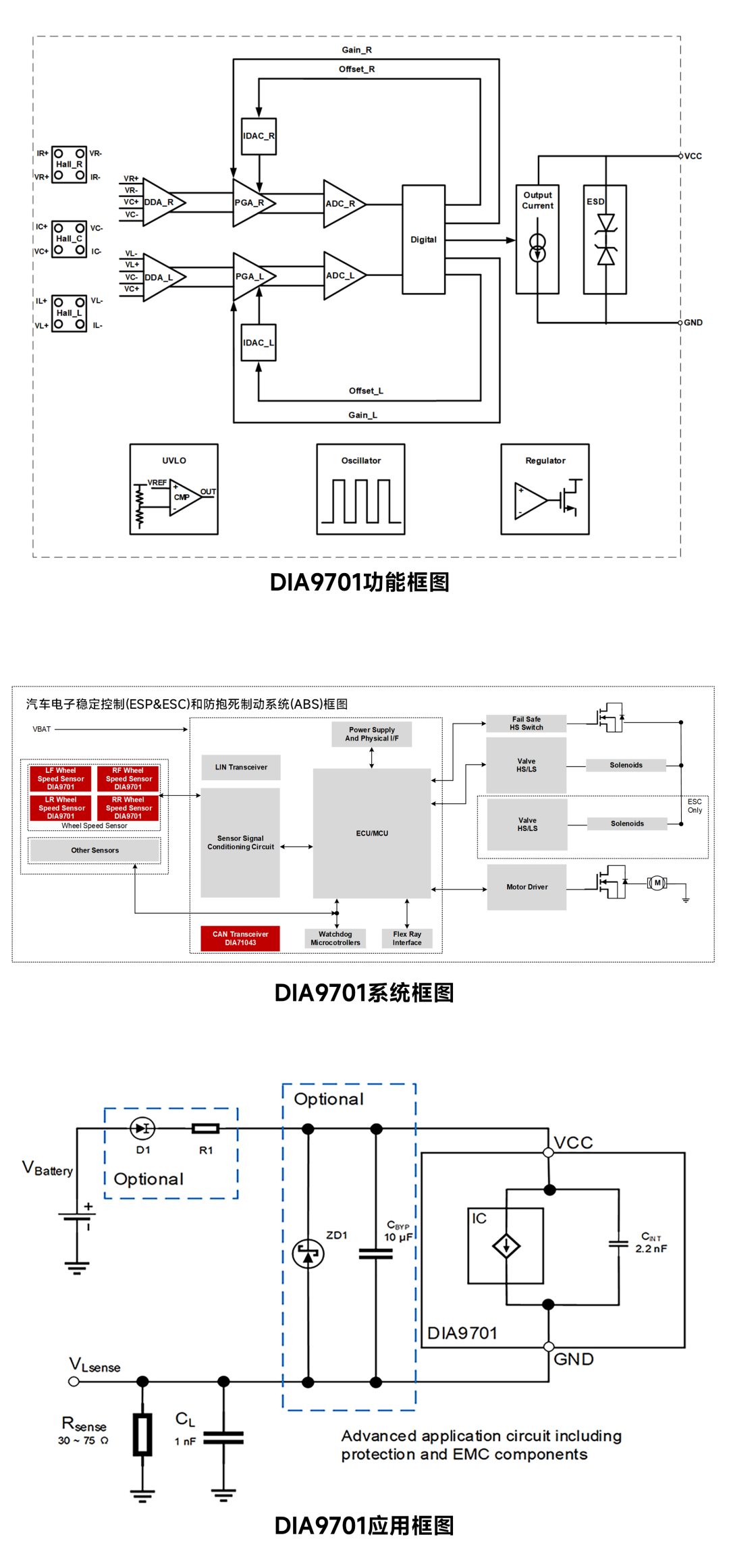

功能和系統應用框圖

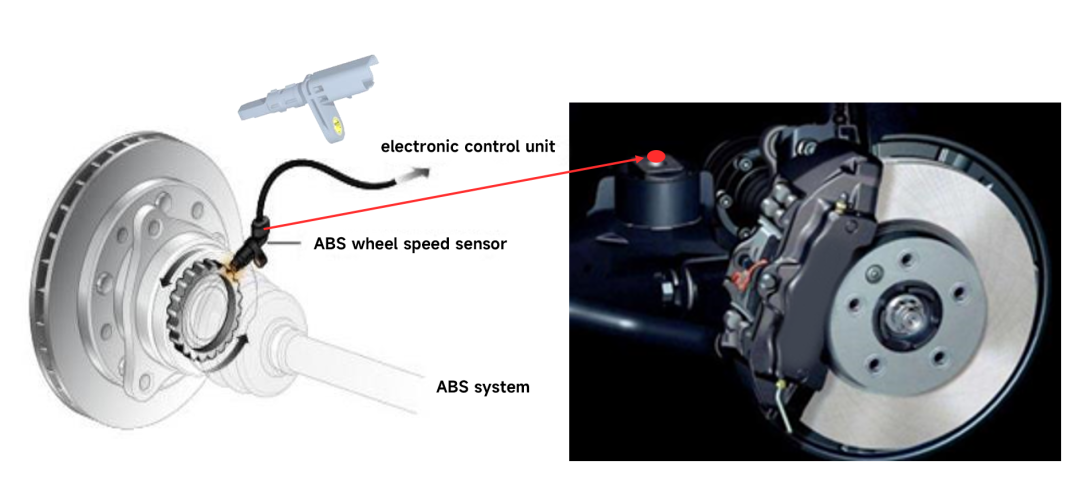

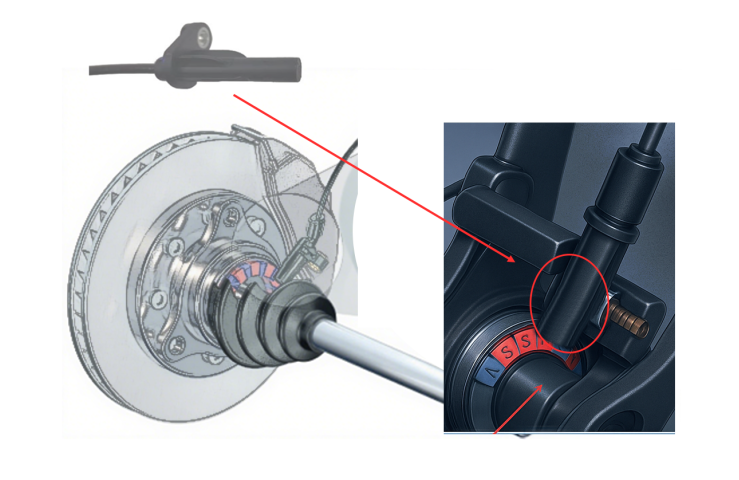

應用場景

產品優勢

DIA9701

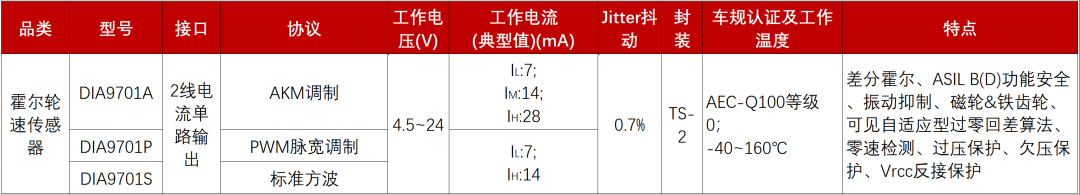

選型靈活

1.針對不同輸出數據類型，DIA9701系列具有DIA9701 S/P/A，分別代表標準方波、脈寬調制、AK協議調制輸出，支持客戶選擇純速度檢測、速度&方向檢測、速度&方向&氣隙監測的多元化選擇；

2.針對不同的正反向定義需求，可支持出廠前客戶定制Pin1(Vcc)→Pin2(GND)的正向或反向定義選擇；

3.針對封裝形式，目前可選市場主流帶過模濾波電容的霍爾路線TS-2封裝，采用100%無鹵綠色框架；

可實現在結構設計完全不變的狀態下，芯片無縫替換，后續支持兼容更多類型的主流封裝；

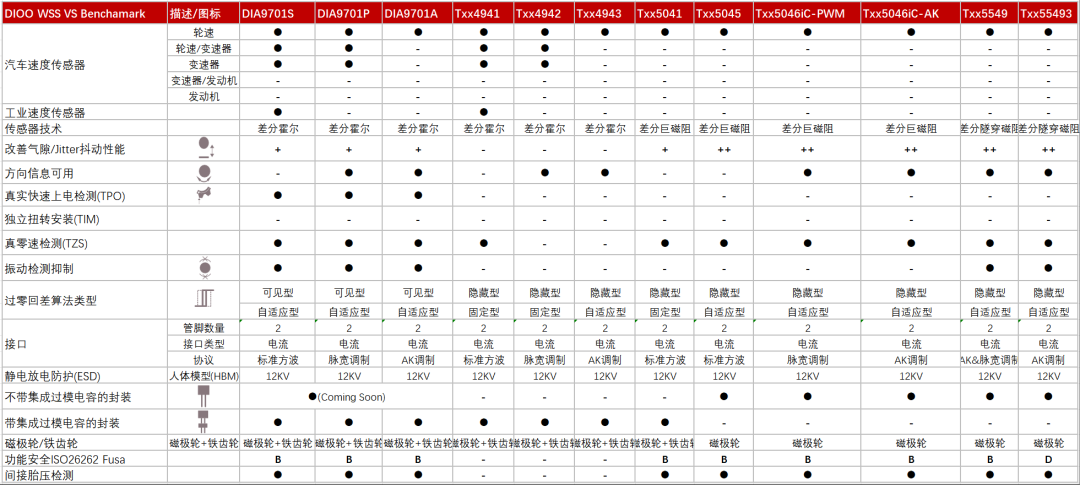

4.DIA9701系列性能優越，品質高端，能夠實現高質量無縫替代。

DIA9701

豐富的保護功能

1.VCC和GND管腳過壓耐受能力高達30V，集成過壓保護OVP，能快速吸收由電磁干擾所導致的尖峰脈沖；集成欠壓保護UVLO功能，異常狀態下可使內部電路進入半待機狀態，以防止故障，保證產品的可靠性；

2.達-20V的高VCC - GND反向短路保護能力，避免在誤操作反接條件下燒毀IC；

3.12KV的HBM及1KV的CDM保障優異的ESD保護能力。

DIA9701

優秀的加強型EMC性能

基于芯片內部電路和集成的2.2nF過模MLCC濾波電容，完全符合國內外大客戶的數十項嚴苛EMC測試要求，助力完美適應車輛復雜的電磁環境。

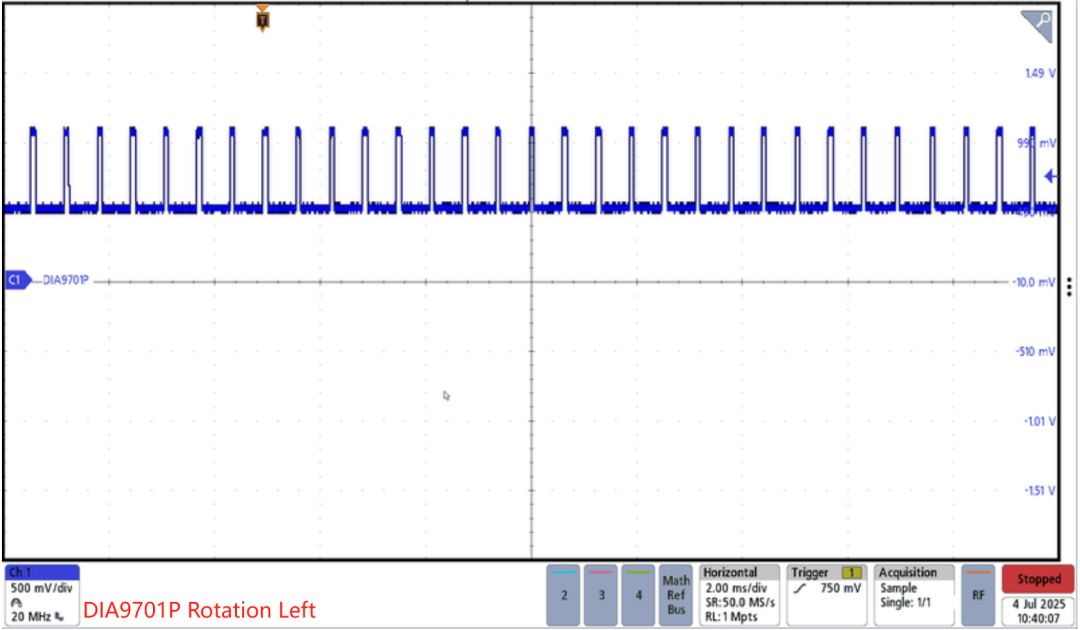

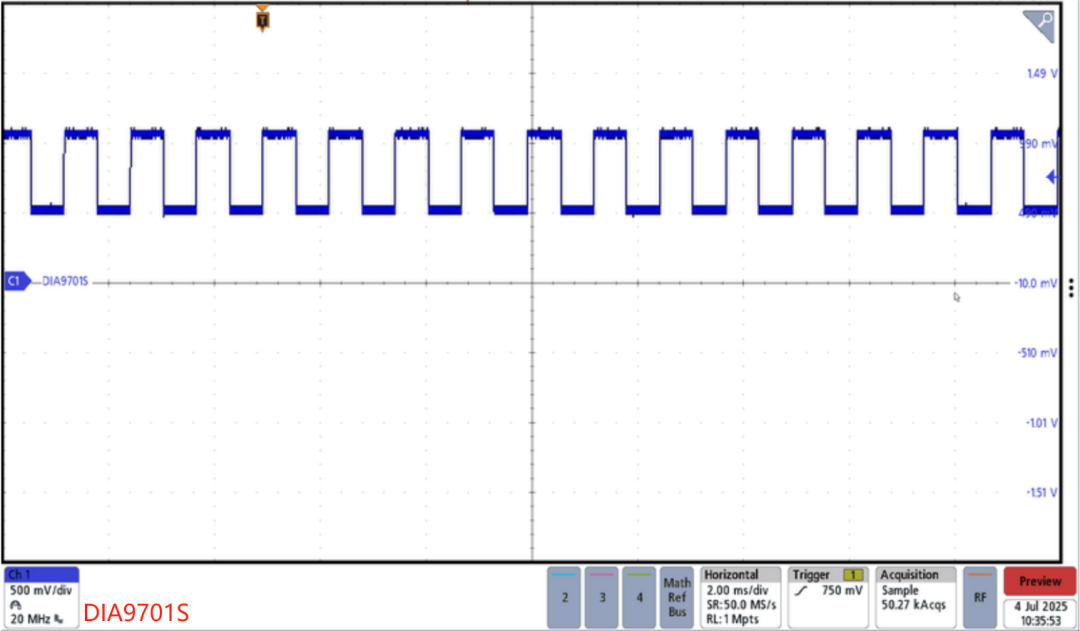

DIA9701 STD/PWM/AK協議

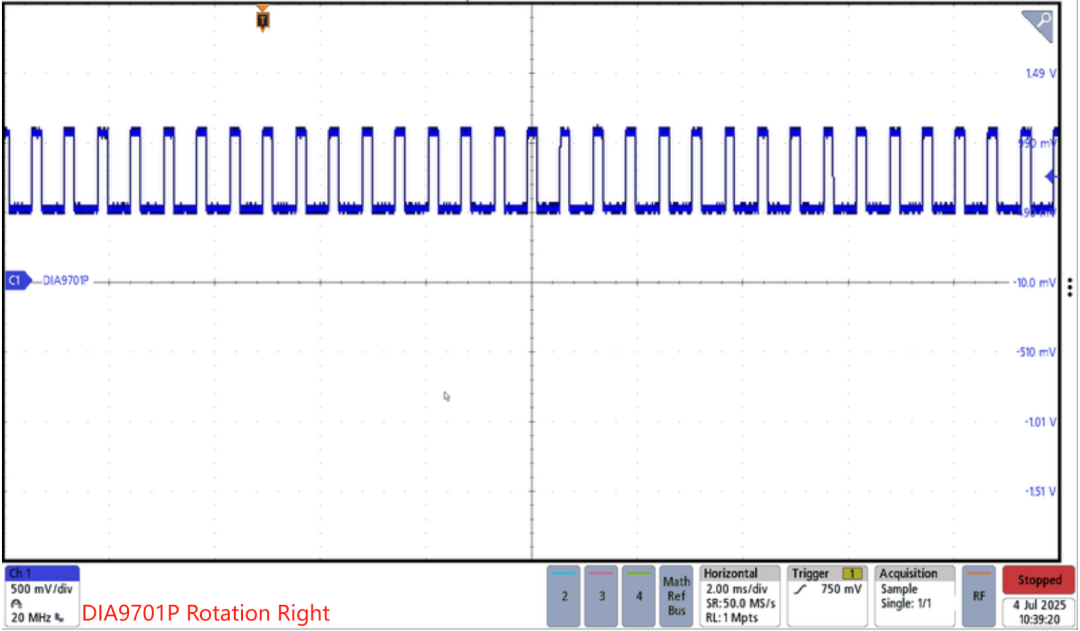

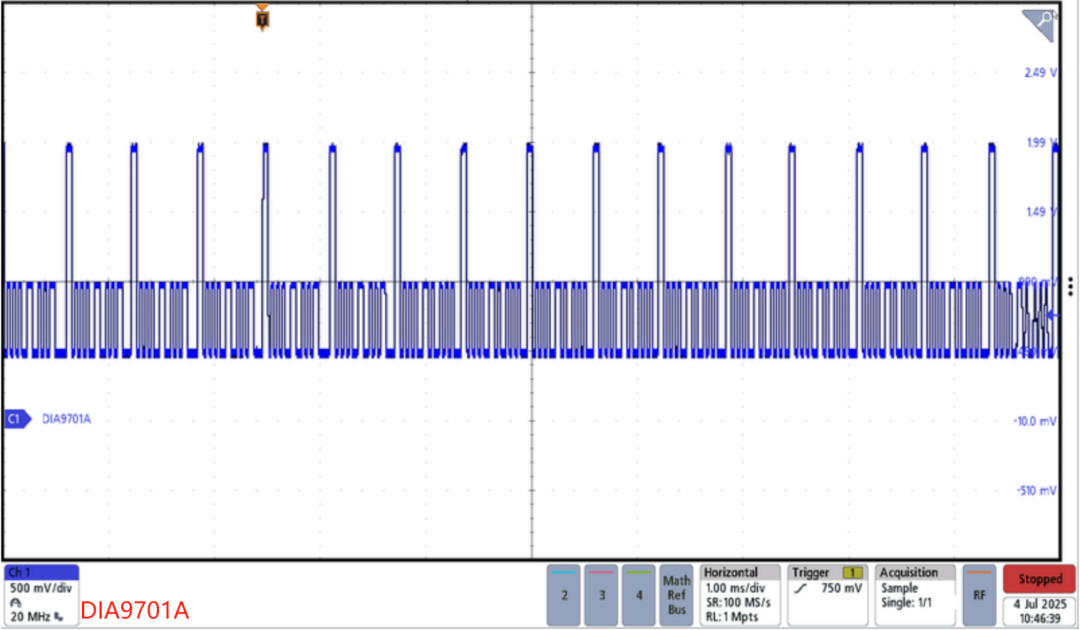

實測波形

高精度低溫漂集成式霍爾電流傳感器系列即將面市，采用獨創的溫度補償算法，提供內外可調閾值的快速過流報警功能，同時具有差分抗雜散及高壓隔離等技術，可實現車載充電機、DC/DC電源、充電樁、光伏儲能逆變器、變頻器、UPS&服務器高端電源、高壓電機相電流等應用在苛刻工況下的可靠電流檢測。

未來，帝奧微針對磁傳感在新能源汽車、泛工業與消費、AI具身智能等市場，將持續提供從霍爾開關、速度傳感、電流傳感，到磁編碼和電感式編碼位置傳感等一系列創新性和差異化的整體解決方案，進一步鞏固其在模擬集成電路領域的競爭優勢！
