Texas Instruments SN74LVC1G373單D型鎖存器數據手冊
Texas Instruments SN74LVC1G373單D型鎖存器設計用于在1.65V至5.5V VCC 范圍內運行。該器件特別適用于實施I/O端口、緩沖器寄存器、工作寄存器和雙向總線驅動器。Q輸出跟隨數據（D）輸入，而鎖存使能（LE）輸入為高電平。當LE為低電平時，Q輸出鎖存于D輸入設置的邏輯電平。
數據手冊：*附件：Texas Instruments SN74LVC1G373單D型鎖存器數據手冊.pdf
Texas Instruments NanoFree?封裝技術將裸片用作封裝，是IC封裝概念的重大突破。OE不影響鎖存器的內部操作。可以輸入新數據，或者在輸出處于高阻抗狀態時保留舊數據。
特性
- 采用Texas Instruments NanoFree封裝
- 支持5V V
CC操作 - 輸入接受電壓至5.5 V
- 提供向下轉換至V
CC - 最大t
pd：4ns（3.3V時） - 低功耗：10μA（最大值）I
CC - 輸出驅動：±24mA（3.3 V時）
- I
off支持局部關斷模式和反向驅動保護 - 閉鎖性能超過100mA，符合JESD 78 II類標準
應用
- 服務器
- 打印機
- 電信和電網基礎設施
- 存儲器尋址
- 緩沖器寄存器
- 電子銷售點

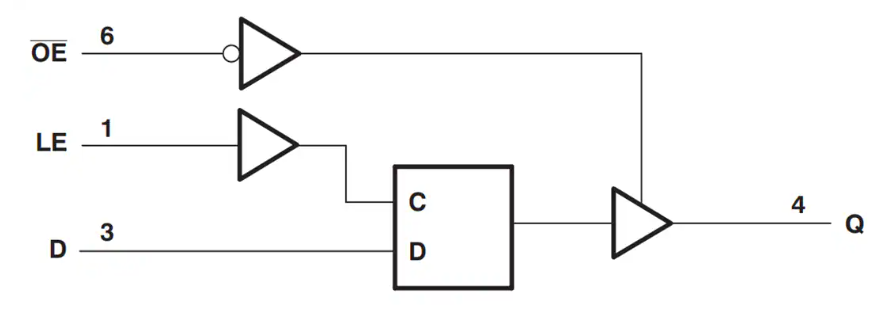

邏輯圖（正邏輯）
