在產品開發階段，研發工程師可能會使用信號發生器來替代系統的本地振蕩器（LO）和時鐘子系統。這些措施能有效提升研發效率、降低驗證成本，并確保系統設計的可靠性。

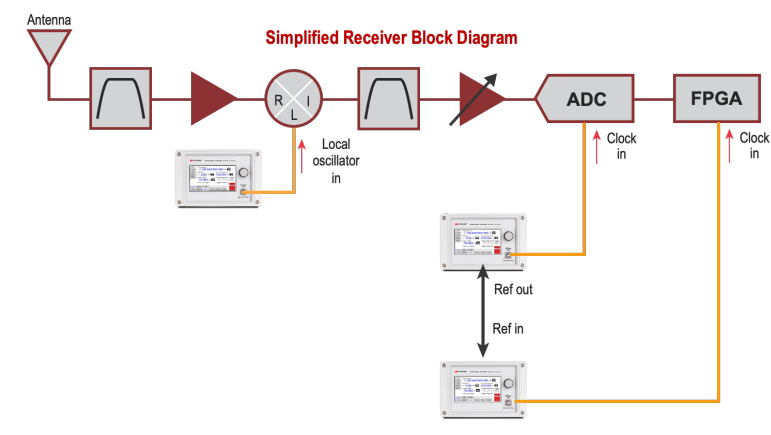

圖 1 展示了一個簡單的接收機示例：當本振和時鐘組件的電路原型尚未完成設計時，可使用 AP500xA 系列信號發生器作為本振和時鐘的替代源。第一臺信號發生器連接至混頻器，充當本振替代源；混頻器的輸出信號隨后通過帶通濾波器，以過濾出目標信號；目標信號經放大后，由模數轉換器（ADC）采樣，再送入現場可編程門陣列（FPGA）進行后續信號處理。

在此場景中，ADC 和 FPGA 的時鐘（由 AP500xA 替代）被配置為不同頻率，通過連接兩者的內部參考振蕩器實現頻率鎖定；若有需要，也可將本振信號發生器與這兩個時鐘源進行頻率鎖定，確保各模塊時鐘的相位一致性。

圖1：AP500x系列射頻信號源用作本振及時鐘替代

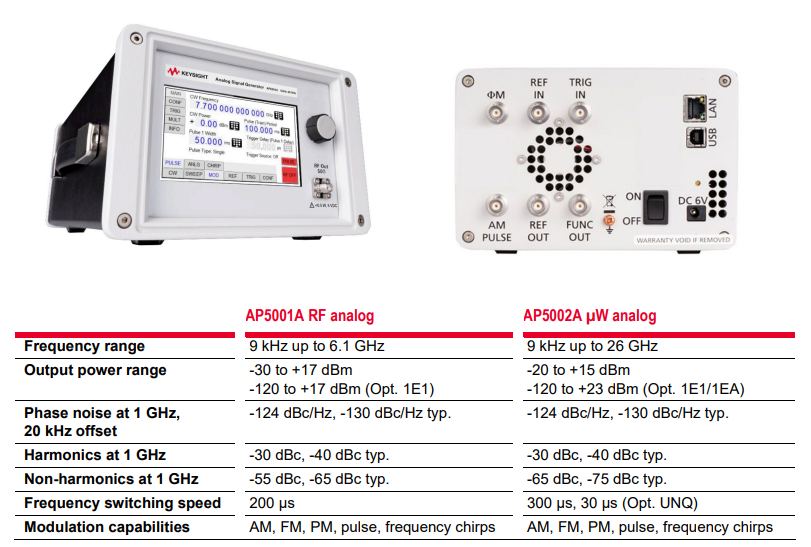

使用信號發生器替代振蕩器和時鐘組件的優勢之一，是能通過具有優異信號純度（低相位噪聲和低雜散信號）的信號源驗證系統運行狀態。相位噪聲用于衡量射頻源的頻率穩定性，通常包括長期穩定性（常用百萬分比 PPM 表示）和由信號源內部隨機波動導致的短期穩定性；雜散信號則是不期望的非諧波相關頻率分量。由于雜散和相位噪聲會影響接收機性能，因此選擇如 AP500xA 這類高純度信號發生器，可在系統組件開發階段進行性能對比。圖 2中的表格顯示，AP500xA 在 1 GHz 頻率、20 kHz 偏移條件下的相位噪聲低至 - 130 dBc/Hz。

圖2：AP500x系列射頻信號源的前后面板及參數指標
