TPS6206x 是一系列高效同步降壓直流/直流轉換器。他們 提供高達 1.6A 的輸出電流。

該器件的輸入電壓范圍為 2.7 V 至 6 V，非常適合電源 從單個鋰離子電池以及 5V 或 3.3V 系統電源軌轉換。The TPS6206x 在 3MHz 固定頻率下運行，并在輕負載電流下進入省電模式作 在整個負載電流范圍內保持高效率。省電模式針對 低輸出電壓紋波。對于低噪聲應用，該器件可以強制固定 頻率 PWM 模式。
*附件：tps62063.pdf

在關斷模式下，電流消耗降至 1 μA 以下，并且 內部電路對輸出電容器放電。

TPS6206x 系列經過優化，可在 1μH 微型電感器和 10μF 小型電感下工作 輸出電容器實現最小的解決方案尺寸和高調節性能。

TPS6206x 可在 –40°C 至 85°C 的自由空氣溫度下工作。 該設備是 采用小型 2mm × 2mm × 0.75mm 8 引腳 WSON PowerPAD 封裝 集成電路封裝。

特性

• 3MHz 開關頻率
• V在范圍為 2.7 V 至 6 V
• 1.6A 輸出電流
• 效率高達 97%
• 省電模式和 3MHz 固定 PWM 模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 輸出放電功能
• 典型 18μA 靜態電流
• 100% 占空比，實現最低壓差
• 電壓定位
• 時鐘抖動
• 支持最大 1 mm 高度的解決方案
• 提供 2 mm × 2 mm × 0.75 mm WSON 封裝
• 應用
  • 負載點 （POL）
  • 筆記本電腦、掌上電腦
  • 便攜式媒體播放器
  • DSP 電源

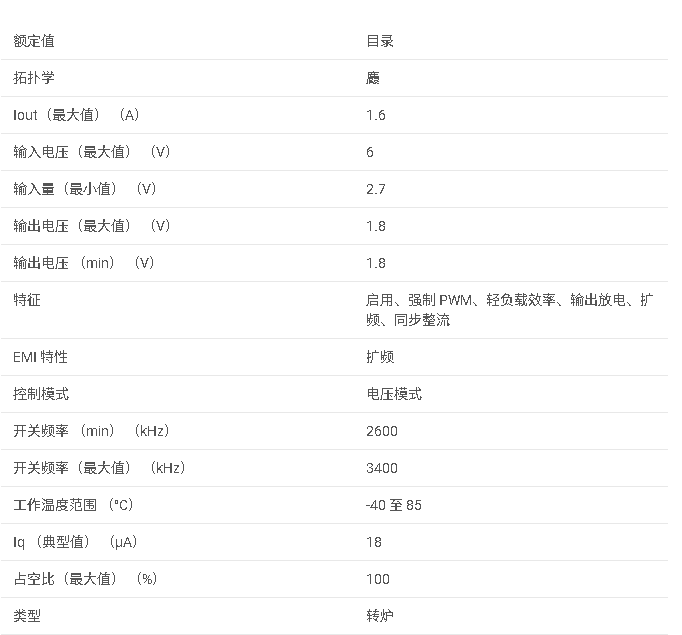

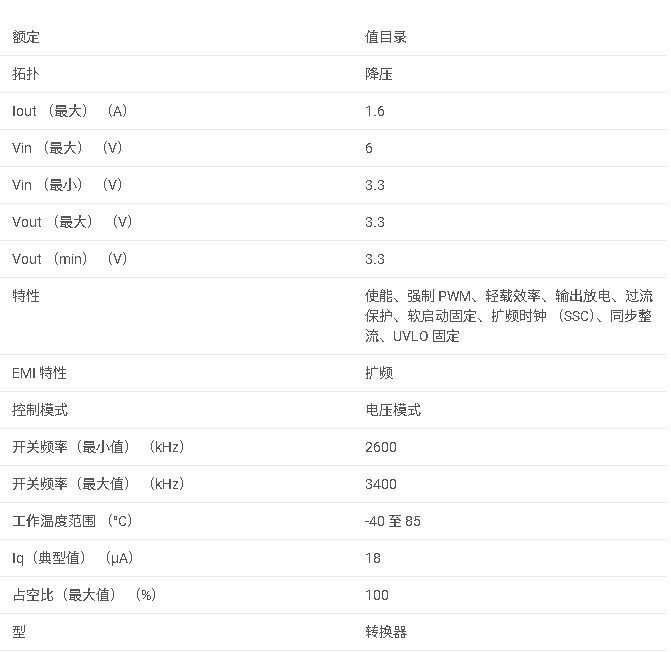

參數

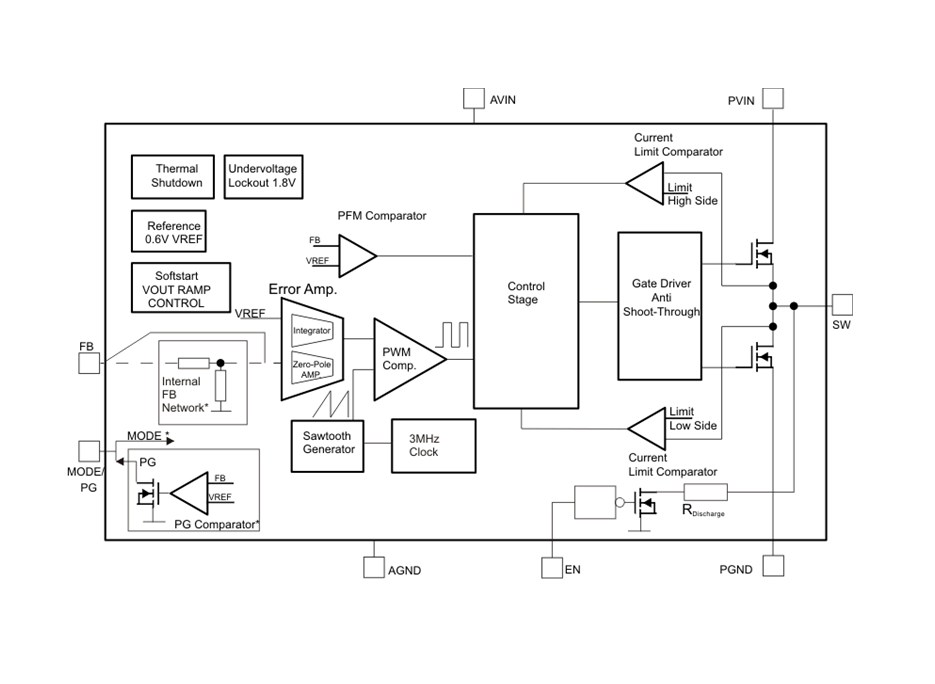

方框圖

1. 產品概述

• ?產品名稱?: TPS62063
• ?制造商?: Texas Instruments
• ?類型?: 3-MHz, 1.6-A Step-Down Converter
• ?特點?: 高效率（最高可達97%），3-MHz固定頻率PWM，支持自動PFM/PWM模式切換，低噪聲設計，小封裝尺寸（2mm x 2mm WSON）

2. 主要特性

• ?輸入電壓范圍?: 2.7V至6V
• ?輸出電壓?: 可調或固定（3.3V），輸出電流高達1.6A
• ?高效率?: 在廣泛負載條件下保持高效率，特別是輕載時的Power Save模式
• ?模式選擇?: 可通過MODE引腳選擇固定頻率PWM模式或自動PFM/PWM模式
• ?保護功能?: 包括過流保護、短路保護、欠壓鎖定（UVLO）和熱關斷

3. 應用領域

• 點對點（POL）供電
• 筆記本電腦、掌上電腦
• 便攜式媒體播放器
• DSP供電

4. 封裝與尺寸

• ?封裝類型?: 8引腳WSON（2mm x 2mm x 0.75mm）
• ?封裝尺寸?: 詳細尺寸信息見數據手冊中的機械、包裝和可訂購信息部分

5. 功能框圖與引腳配置

• ?功能框圖?: 展示了設備的主要功能模塊，包括PWM控制器、比較器、電壓基準、柵極驅動器等
• ?引腳配置?: 詳細說明了每個引腳的功能，包括使能（EN）、模式選擇（MODE）、反饋（FB）、電源地（PGND）和開關（SW）等

6. 電氣特性

• ?工作條件?: 推薦工作條件、絕對最大額定值和熱信息
• ?電氣參數?: 包括輸入電壓范圍、輸出電壓精度、靜態電流、開關頻率、輸出電流限制等

7. 典型應用電路

• 提供了可調輸出電壓和固定輸出電壓的典型應用電路圖
• 詳細說明了輸出電壓設置、輸出濾波器（電感和電容）選擇、輸入電容選擇等設計步驟

8. 布局與熱設計考慮

• ?布局指南?: 強調了PCB布局的重要性，包括輸入電容、電感、輸出電容和反饋網絡的放置
• ?熱設計?: 指出為了獲得良好的熱性能，推薦使用四層或更多層的PCB設計，并確保PowerPAD與PCB上的電源平面良好連接

9. 文檔與支持

• 提供了相關文檔和支持資源的鏈接，包括TI的E2E在線社區和設計支持工具
• 強調了客戶應負責驗證和測試其設計實施，以確保系統功能性
