EtherCAT主站轉Profinet網關接匯川伺服操作模式的控制解析

在工業自動化場景中，設備間的通信協議兼容性問題常成為系統集成的核心挑戰。EtherCAT（以太網控制自動化技術）以其高速實時性被廣泛應用于伺服控制，而Profinet作為主流工業以太網協議，在PLC與設備間搭建了標準化橋梁。當需要將采用EtherCAT協議的從站設備（如伺服驅動器等）與Profinet主站設備（如西門子控制器）對接時，需通過EtherCAT主站轉Profinet網關實現協議轉換。本文以興達易控XD-ECPNM20網關為例，結合匯川伺服系統的控制模式，詳解介紹配置的完整流程。

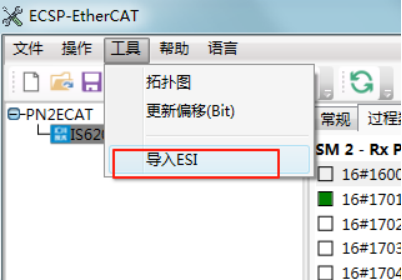

接下來是具體操作步驟，首先在EtherCAT主站轉Profinet主站網關軟件上面點擊導入ESI

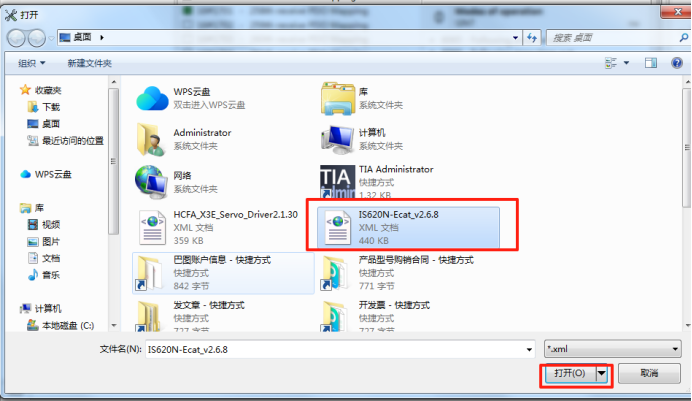

找到匯川伺服的XML文件點擊打開

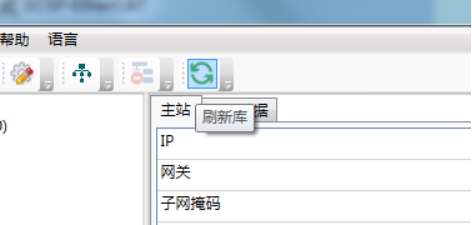

導入完成后點擊刷新庫

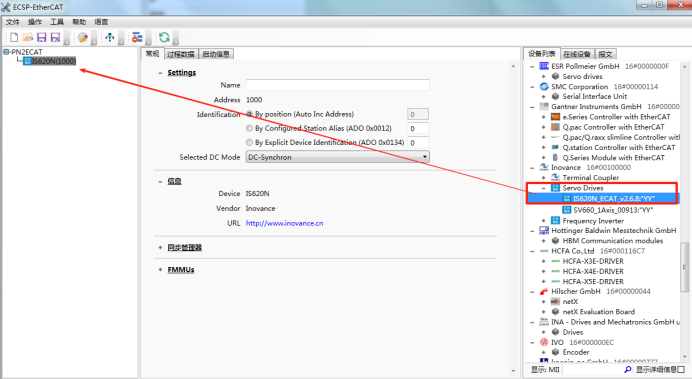

在右側庫里找到導入的匯川伺服文件驅動雙擊添加到組態列表下面

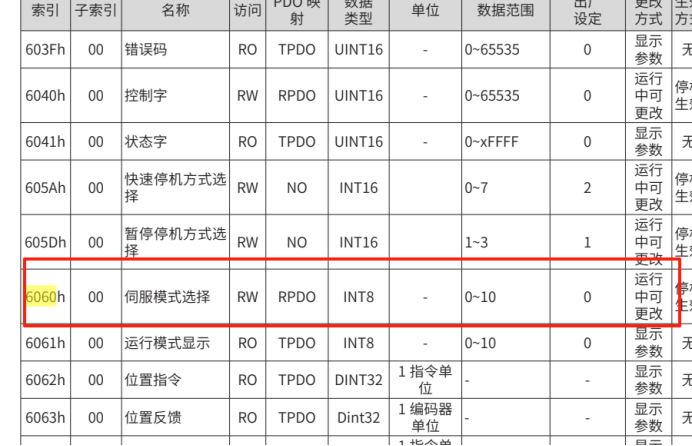

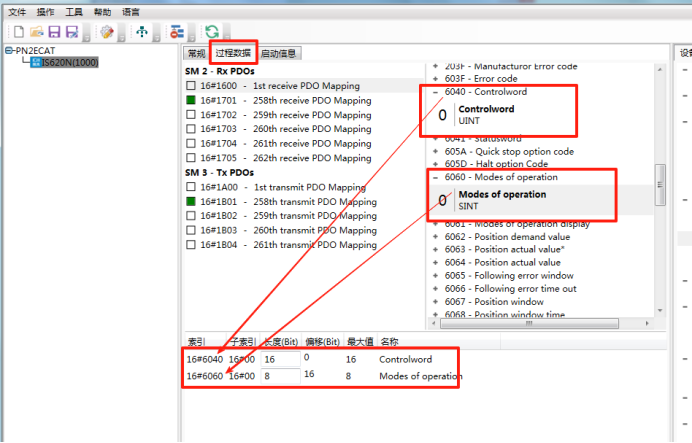

在過程數據里添加控制字PDO（6040） 和操作模式PDO（6060）

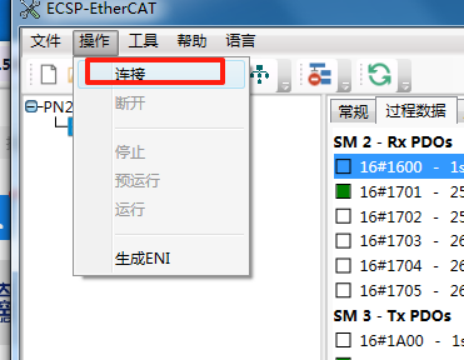

最后在操作點擊連接后先點擊預運行再點擊運行把配置下載到EtherCAT主站轉Profinet網關

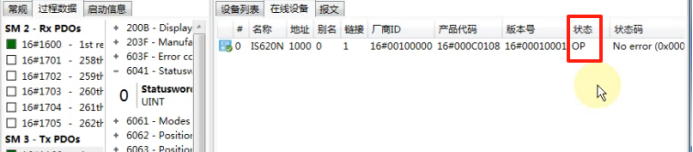

下載完成后從站狀態變成OP后就說明EtherCAT主站轉Profinet網關已經與伺服通訊上了

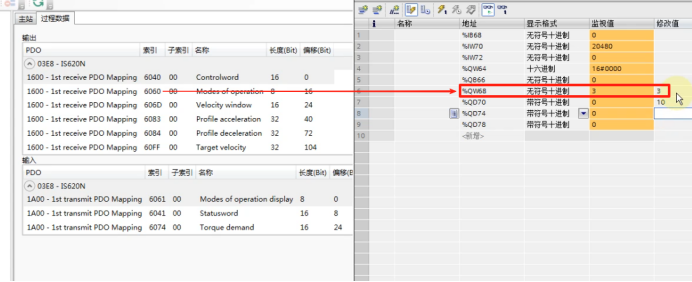

在博圖軟件監控表里I/Q地址來對應EtherCAT主站轉Profinet網關偏移地址

上圖顯示在模式選擇寫入了3 把伺服設置為位置模式控制

隨著工業物聯網（IIoT）的發展，EtherCAT與Profinet的融合方案正向智能化演進。例如，通過OPC UA協議實現網關數據的云端監控，或利用AI算法預測伺服系統故障。設備維護人員需定期更新網關固件、備份配置文件，并在生產停擺期間進行端到端信號測試，以保障系統長期穩定運行。
