EtherCAT主站轉Profinet網關接匯川伺服實現速度控制功能

在工業自動化系統中，不同總線協議的設備互聯常面臨技術挑戰。本文將圍繞EtherCAT主站轉Profinet網關與匯川伺服驅動器的協同應用展開，重點解析目標速度控制的實現邏輯與實操要點。

EtherCAT主站轉Profinet網關（如XD-ECPNM20型號）在系統中承擔著協議轉換的關鍵角色。其工作原理類似于“多語言翻譯器”，當網關接入Profinet網絡時作為從站設備，而在EtherCAT總線中則作為主站設備，實現西門子PLC（Profinet主站）與匯川伺服（EtherCAT從站）的實時數據交互。

選型時需注意網關的雙向通信能力。以北京興達易控XD-ECPNM20網關為例，其支持Profinet主站與EtherCAT主站的雙向轉換，特別適合需同時接入多種控制器的復雜產線場景。此類網關的典型響應時間可控制在1ms以內，相當于人類眨眼時間的1/30，確保運動控制指令的時效性。

硬件組態階段

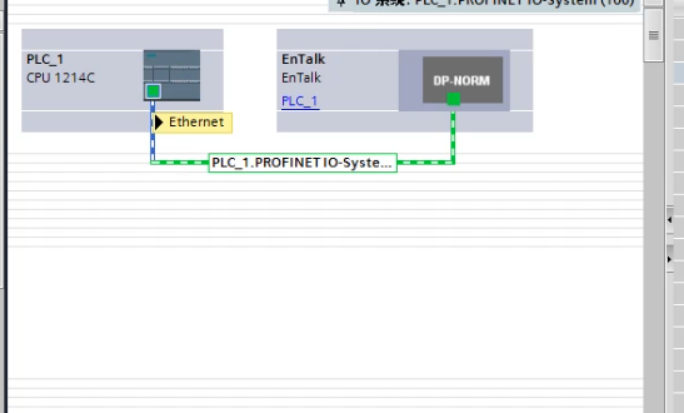

在TIA Portal中導入Profinet主站與EtherCAT網關GSD文件，建立Profinet IO連接

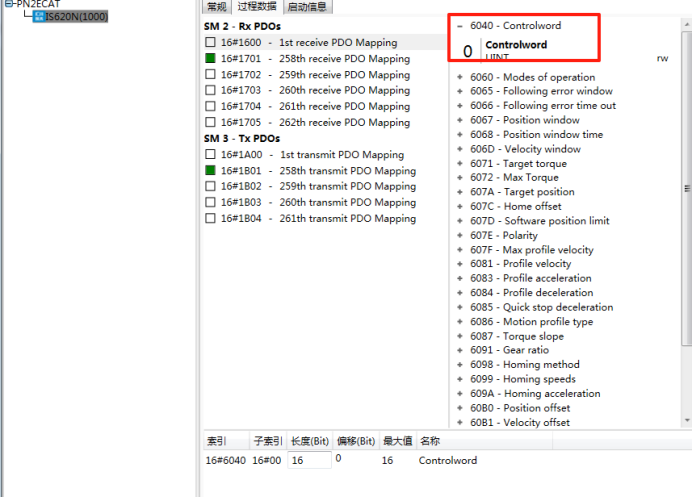

映射伺服驅動器的過程數據對象（PDO），重點關注：

控制字（6040h）：啟停指令通道

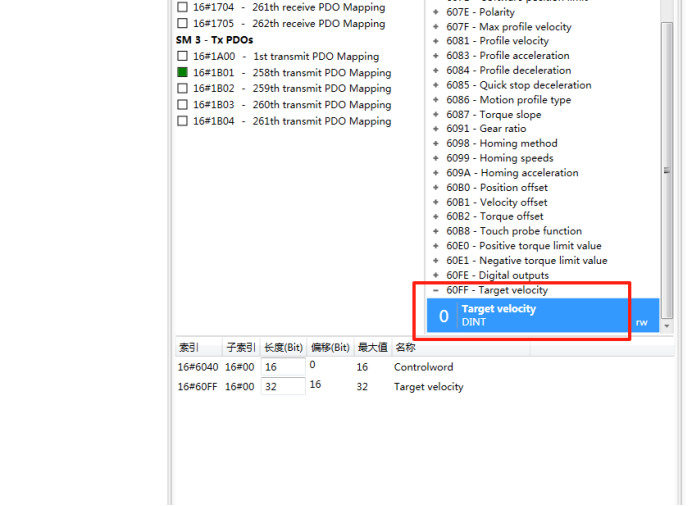

目標速度（60FFh）：32位浮點數格式

隨著TSN（時間敏感網絡）技術的普及，下一代網關將支持納秒級時間同步精度。匯川最新發布的IS620N系列伺服已集成AI自整定功能，可通過機器學習算法自動優化速度環參數，預計將使調試周期縮短70%以上。這些技術進步正推動工業控制從“精確執行”向“智能決策”躍遷。
