TPS6226x 器件是經過優化的高效同步降壓直流/直流轉換器 適用于電池供電應用。它通過單節鋰離子電池提供高達 600mA 的輸出電流 非常適合為移動電話和其他便攜式應用供電。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池、兩節和三節堿性電池、3.3 V 和 5V 輸入電壓軌。
*附件：tps62260-q1.pdf

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用時，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。 在關斷模式下，電流消耗降至 1μA 以下。TPS6226x 允許使用小型電感器和電容器來實現小尺寸解決方案。

TPS6226x 采用非常小的 2×2mm 6 引腳 SON 封裝。

特性

• 適用于汽車應用
• 高效降壓轉換器
• 輸出電流高達 600 mA
• 寬 V在范圍為 2V 至 6V，適用于具有擴展電壓范圍的鋰離子電池
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 15μA（典型值）靜態電流
• 100% 占空比，實現最低壓差
• 軟啟動
• 輕負載時的電壓定位
• 采用小型 2×2×0.8 mm SON 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • PDA、掌上電腦
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • POL 應用程序

參數

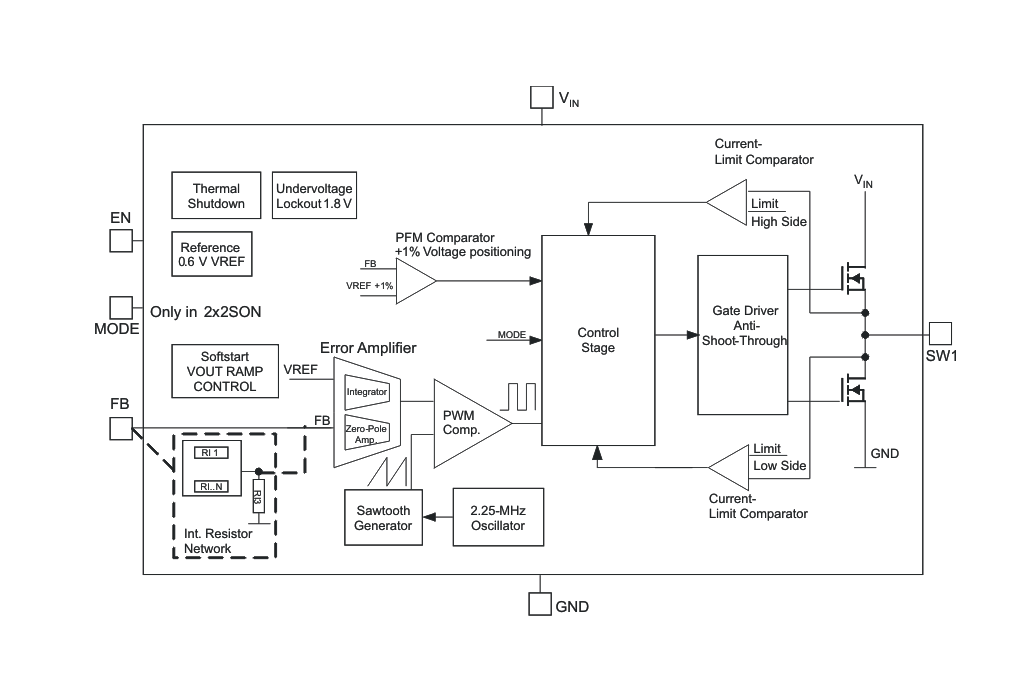

方框圖

一、概述

TPS62260-Q1 是一款高效同步降壓直流-直流轉換器，專為電池供電的應用而優化，可提供高達 600mA 的輸出電流，適用于移動設備和其他便攜式應用。

二、主要特性

• ?高效降壓轉換器?：提供高達 95% 的效率。
• ?寬輸入電壓范圍?：支持 2V 至 6V 的輸入電壓范圍，適用于鋰離子電池和其他類型電池。
• ?輸出電流?：最大輸出電流可達 600mA。
• ?小型封裝?：采用 2x2mm 6 引腳 SON 封裝，解決方案尺寸小。
• ?固定頻率操作?：2.25MHz 固定開關頻率。
• ?省電模式?：輕載時自動進入省電模式，以維持高效率。
• ?電壓定位?：輕載時輸出電壓定位在標稱值以上 1%，以減少負載突變時的電壓波動。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?熱關斷和過流保護?：提供熱關斷和過流保護功能，增強可靠性。

三、應用

• PDAs（個人數字助理）
• 掌上電腦
• 低功耗 DSP 供電
• 便攜式媒體播放器
• POL（點對點）應用

四、電氣特性

• ?輸入電壓范圍?：2V 至 6V
• ?輸出電壓范圍?：可調版本為 0.6V 至 V_IN，固定版本為特定電壓值。
• ?效率?：在不同輸入電壓和輸出電流條件下，效率可達 90% 以上。
• ?靜態電流?：在輕載或無負載條件下，靜態電流低至 15μA。
• ?軟啟動時間?：輸出電壓從 0% 上升到 95% 所需時間約為 250μs。

五、功能框圖

文檔提供了功能框圖，詳細展示了 TPS62260-Q1 的內部結構，包括誤差放大器、PWM 比較器、參考電壓源、門驅動電路、過流保護比較器、熱關斷電路等關鍵模塊。

六、引腳分配

• ?SW?：開關引腳，連接內部 MOSFET 開關和外部電感。
• ?MODE?：模式選擇引腳，用于選擇固定頻率 PWM 模式或省電模式。
• ?FB?：反饋引腳，用于內部調節環路的反饋。
• ?EN?：使能引腳，用于控制設備的開啟和關閉。
• ?VIN?：電源輸入引腳。
• ?GND?：地引腳。

七、應用信息

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?輸出濾波器設計?：推薦使用 2.2μH 電感和 10μF 輸出電容器，以獲得最佳性能。
• ?布局考慮?：提供了建議的布局圖，強調了輸入電容器、電感和輸出電容器應盡可能靠近 IC 引腳放置，以減少噪聲和干擾。

八、封裝和尺寸

• ?封裝類型?：WSON（DRV）6 引腳封裝，尺寸為 2x2mm，高度不超過 0.8mm。
• ?溫度范圍?：-40°C 至 85°C（IDRVRQ1 版本），-40°C 至 105°C（TDRVRQ1 版本）。

九、其他信息

• ?絕對最大額定值?：包括輸入電壓、輸出電壓、結溫等參數的最大值。
• ?推薦工作條件?：詳細列出了推薦的工作環境溫度、輸入電壓等條件。
• ?訂購信息?：提供了不同輸出電壓版本和溫度范圍的訂購信息。
