TPS6226x器件是針對電池供電應用而優化的高效同步降壓DC-DC轉換器。它可從單個鋰離子電池提供高達600 mA的輸出電流，是移動電話和其他便攜式應用的理想選擇。
該器件具有2 V至6 V的寬輸入電壓范圍，支持由具有擴展電壓范圍的鋰離子電池供電的應用，2節和3節堿性電池，3.3 V和5 V輸入電壓軌。

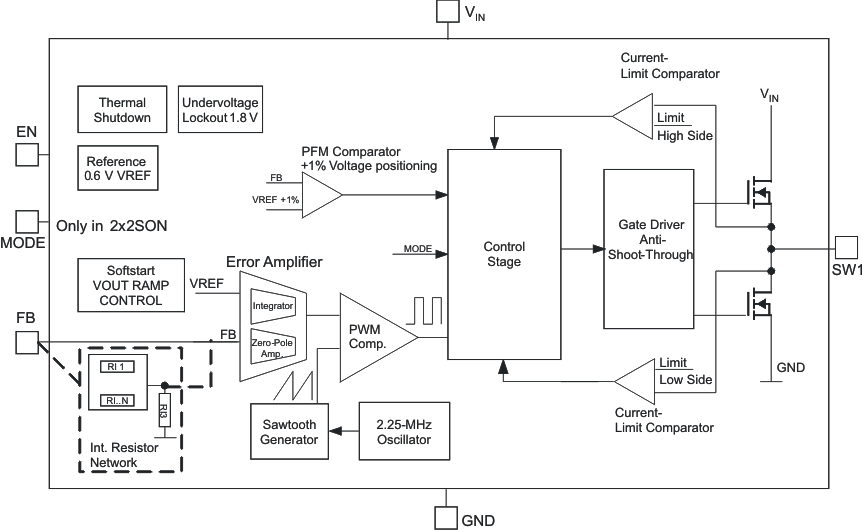

TPS6226x工作在2.25MHz固定開關頻率，并在輕負載電流下進入省電模式工作，以在整個負載電流范圍內保持高效率。
省電模式針對低輸出電壓紋波進行了優化。對于低噪聲應用，可以通過將MODE引腳拉高來強制器件進入固定頻率PWM模式。在關斷模式下，電流消耗降至1μA以下。 TPS6226x允許使用小型電感器和電容器來實現小尺寸解決方案。
TPS6226x采用非常小的2×2mm 6引腳SON封裝。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS62260-Q1 | TPS62231-Q1 | TPS622314-Q1 | TPS62242-Q1 | TPS62243-Q1 | TPS62244-Q1 | TPS62290-Q1 | TPS62293-Q1 | TPS62590-Q1 |
|---|---|---|---|---|---|---|---|---|
| 2 ? ? | 2.05 ? ? | 2.05 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2.3 ? ? | 2.3 ? ? | 2.5 ? ? |
| 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? |
| 0.6 ? ? | 1.8 ? ? | 1.5 ? ? | 1.2 ? ? | 1.8 ? ? | 1.25 ? ? | 0.6 ? ? | 1.8 ? ? | 0.75 ? ? |
| 6 ? ? | 1.8 ? ? | 1.5 ? ? | 1.2 ? ? | 1.8 ? ? | 1.25 ? ? | 6 ? ? | 1.8 ? ? | 6 ? ? |
| 0.6 ? ? | 0.5 ? ? | 0.5 ? ? | 0.3 ? ? | 0.3 ? ? | 0.3 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 2250 ? ? | 3000 ? ? | 3000 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 2000 ? ? |
| 2250 ? ? | 3000 ? ? | 3800 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 2500 ? ? |
| 0.015 ? ? | 0.022 ? ? | 0.022 ? ? | 0.015 ? ? | 0.015 ? ? | 0.015 ? ? | 0.015 ? ? | 0.015 ? ? | 0.015 ? ? |
| Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification UVLO Fixed ? ? | Enable Light Load Efficiency Over Current Protection Synchronous Rectification UVLO Fixed ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? |
| Voltage Mode ? ? | Constant on-time (COT) DCS-Control ? ? | Voltage Mode DCS-Control ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? |
| -40 to 105 -40 to 85 ? ? | -40 to 105 ? ? | -40 to 105 ? ? | -40 to 115 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 105 -40 to 85 ? ? | -40 to 105 ? ? | -40 to 105 ? ? |
| Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? |
| SOT-23-THIN WSON ? ? | SON ? ? | SON ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | WSON ? ? | WSON ? ? | WSON ? ? |
