混合鍵合（Hybrid Bonding）工藝介紹

簡介：

所謂混合鍵合（hybrid bonding），指的是將兩片以上不相同的Wafer或Die通過金屬互連的混合鍵合工藝，來實現三維集成，在Hybrid Bonding前，2D，2.5D及3D封裝都是采用焊錫球凸點(solder bump)或微凸點（Micro bump）來實現芯片與基板，芯片與中介層(Interposer),芯片與芯片間的電連接。Solder bump/micro bump在制備工藝中都有植球的步驟，所植的球就是焊錫球（Solder bump），所以在Hybrid Bonding之前芯片間的連接都是靠焊錫球進行連接。

當然Solder bump是植在銅柱（Copper bump）上的。當copper bump pitch小于10~20um時，焊錫球solder bump就變成了工藝難點及缺陷的主要來源。這時候就需要一種新的工藝來解決bump間距小于10微米芯片間鍵合的問題。

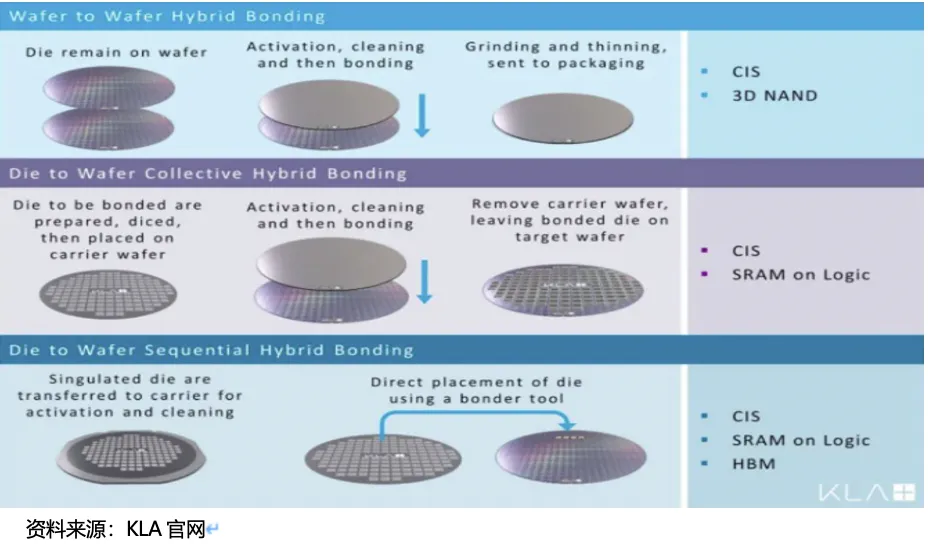

混合鍵合兩種常見的類型：

1.Wafer to Wafer (W2W)晶圓對晶圓：適合高良率的芯片，如CMOS、3D NAND。2.Die to Wafer (D2W) 芯片對晶圓：適合不同種類型芯片集成，如異構集成。

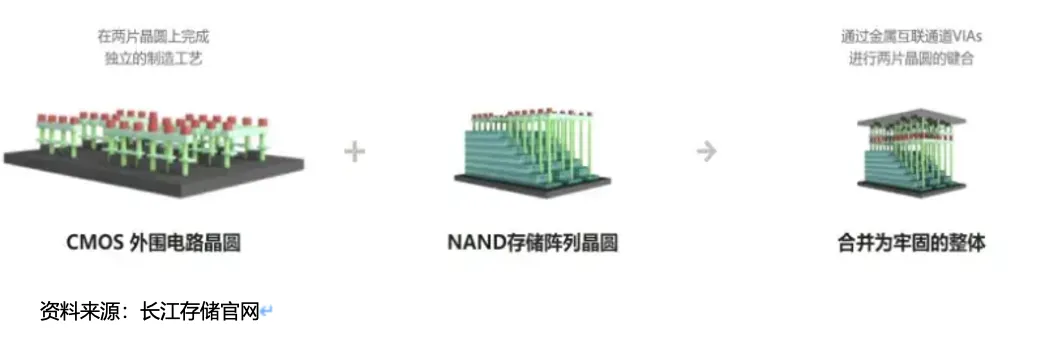

W2W可以提供更高的對準精度、吞吐量和鍵合良率。但一個主要限制是無法選擇已知的合格芯片（KGD）。這會導致將有缺陷的芯片粘合到好的芯片上，從而導致優質芯片的浪費。W2W 的另一個缺點是兩片晶圓上芯片的尺寸必須一致，因此這限制了異構集成選項的靈活性。所以，W2W適用于良率高的晶圓，通常是設計尺寸較小芯片，如CMOS 圖像傳感器、3D NAND。

D2W允許將不同尺寸、工藝節點的芯片（如邏輯芯片與存儲芯片）選擇性集成到同一晶圓上，從而支持異構集成和定制化設計，避免了W2W因整片晶圓鍵合導致的良率損失問題（例如一片晶圓存在缺陷時，僅影響單個芯片而非整片）。此外，D2W可通過分步測試篩選合格芯片（KGD）再進行鍵合，降低了整體成本。

這種特性使其在先進封裝（如3D堆疊）中更具適應性，尤其適用于需要整合多來源芯片的高性能計算場景。然而，D2W混合鍵合的技術實現難度更高，主要體現在亞微米級對準精度和界面共面性控制兩大挑戰。

工藝流程：

混合鍵合結合了兩種不同的鍵合技術：介電鍵合和金屬互連。一般采用介電材料（通常是SiO?）與嵌入式銅(Cu)焊盤結合，通過形成電介質鍵(dielectric bond)和金屬鍵(metal bond)實現兩個晶圓(wafers)或裸片(dies)之間建立永久電連接，而無需焊料凸塊。這種無凸塊方法通過減少信號損耗和改善熱管理來提高電氣性能 。

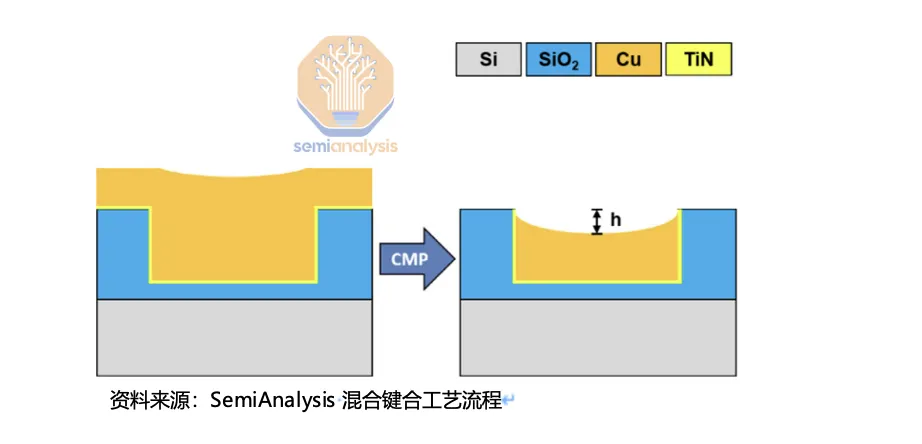

一．表面準備：晶圓需經過化學機械拋光/平坦化（CMP）和表面活化及清洗處理。混合鍵合層的表面光滑度非常關鍵。Hybrid Bonding界面處對任何類型的凹凸都可能會產生空洞和無效的鍵合，通常需要確保表面粗糙度（Ra）低于0.5nm。，銅焊盤為1nm。為了達到這種平滑度，需要進行化學機械平坦化（CMP）。

CMP完成后，還需要進行表面活化（Activation）等離子體處理：對SiO?表面進行Ar、N?或O?等離子體處理，增加表面羥基（-OH）密度，增強親水性。銅表面可能需還原性等離子體（如H?）去除氧化層。

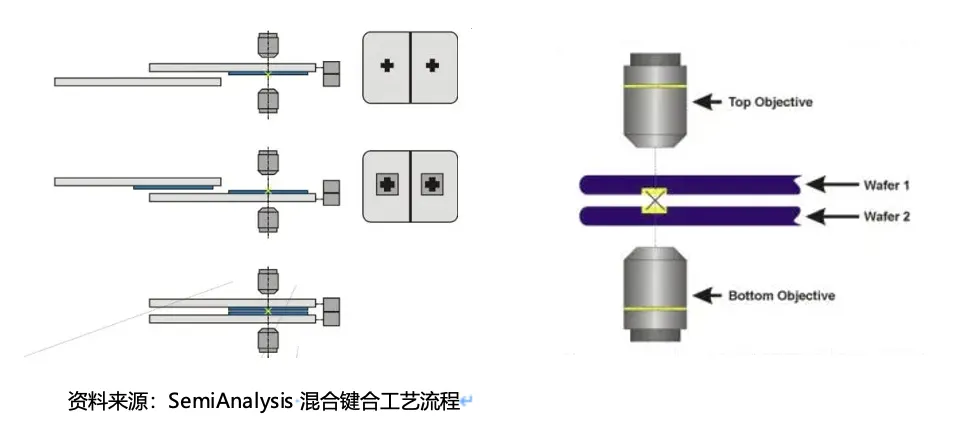

二．對位：晶圓或芯片的對準需要在潔凈室（Class 1-10）中進行，避免顆粒污染。經過精確對準，以確保金屬焊盤正確對應，從而實現有效的電氣互連。

需要注意的是：由于鍵合過程涉及兩個非常光滑且平坦的表面齊平地鍵合在一起，因此鍵合界面對任何顆粒的存在都非常敏感；高度僅為1 微米的顆粒會導致直徑為10 毫米的粘合空隙，從而導致鍵合缺陷。

三．預鍵合：經過對位之后晶圓或芯片間僅形成初始電介質鍵，此時只是通過范德華力結合在一起，還需要在室溫或略高的溫度、在N?或真空環境下,配合一定的壓力，通過原子擴散和機械互鎖形成牢固的鍵合。

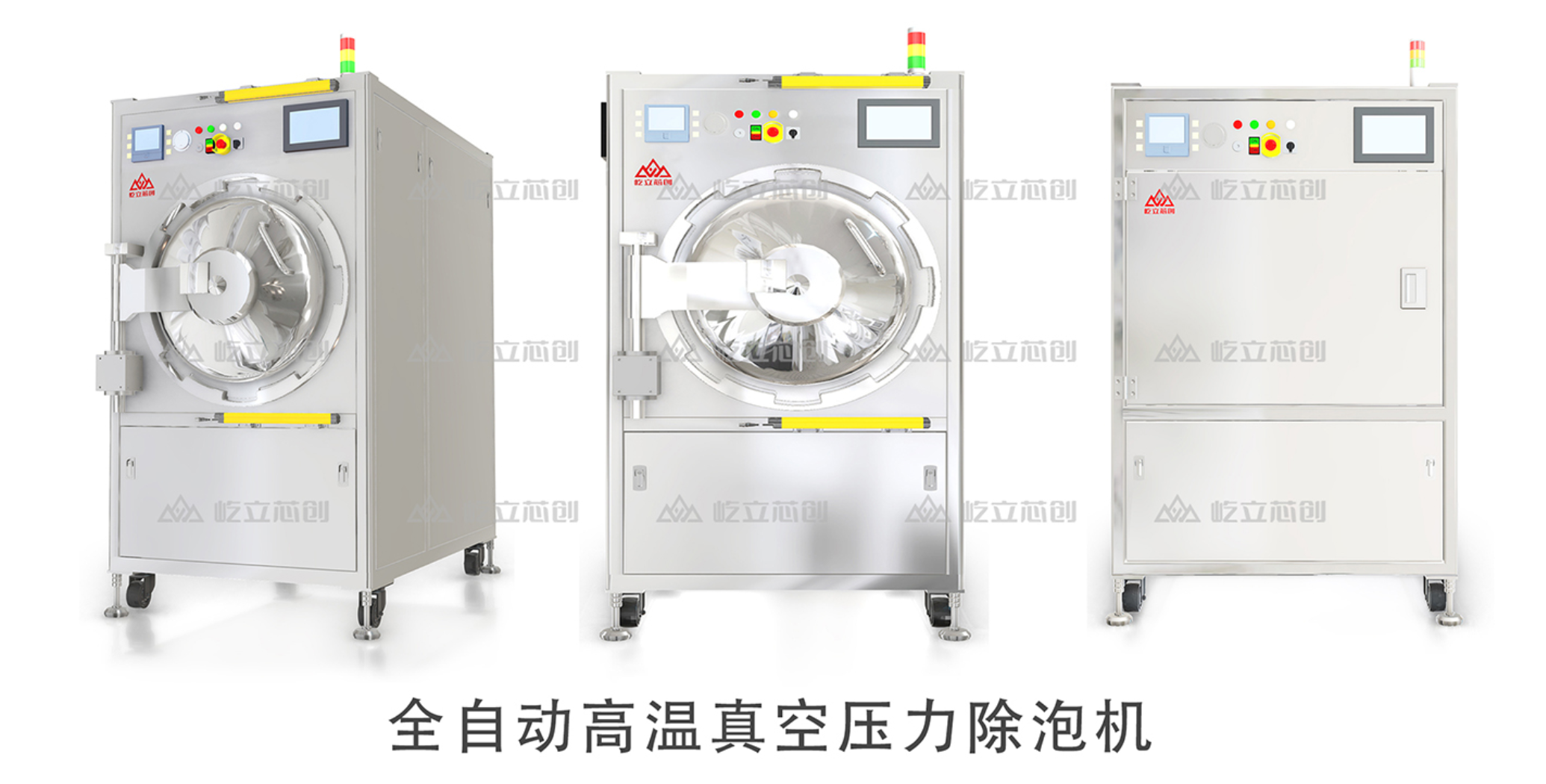

南京屹立芯創擁有多項創新發明專利技術，設備可以通過在真空和升溫環境中對晶圓與芯片施加穩定、均勻的壓力，讓芯片與晶圓之間更平坦化，實現晶圓或芯片間穩定鍵合。

南京屹立芯創有著豐富的經驗和解決方式，致力于提高客戶產品的質量及可靠度。公司的產品廣泛應用于半導體封裝，電子組裝，5G通訊，新能源應用，車用零件，航天模塊，生化檢測等各大科技領域。

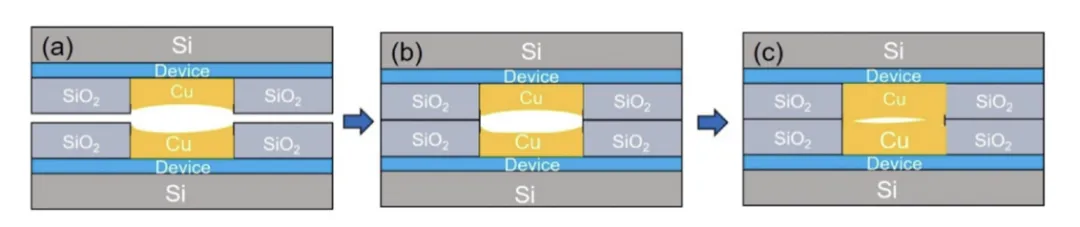

四．鍵合后處理：初始鍵合后，還需要通過額外的熱處理來進一步促進銅向介電層擴散，確保穩固的互連，以此來增強鍵合強度和電氣性能。

混合鍵合應用：

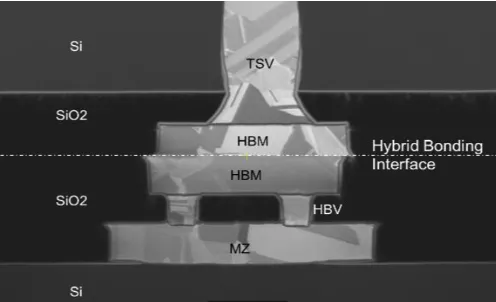

混合鍵合用于芯片的垂直（或3D）堆疊。混合鍵合的顯著特點是無凹凸。它從基于焊接的凸塊技術轉向直接的銅對銅連接。這意味著頂模和底模彼此齊平。兩個芯片都沒有凸塊，只有可以縮放到超細間距的銅焊盤。沒有焊料，因此避免了與焊料相關的問題。同時混合鍵合在電學性能方面也有獨特的優勢，Hybrid Bonding信號丟失率幾乎可以忽略不計，這在高吞吐量，高性能計算領域優勢明顯。

目前常見的應用場景：

1.3D芯片堆疊：混合鍵合被廣泛應用于處理器和內存堆棧中，例如AMD的3D V-Cache技術和HBM高帶寬內存的多層堆疊。通過混合鍵合，可以將CPU與額外緩存芯片緊密連接在一起，顯著提升系統性能；同時，在圖形處理單元（GPU）和高性能計算領域，將內存芯片直接堆疊到邏輯芯片上，極大地提高了數據帶寬和訪問效率。

2.異構集成：混合鍵合技術也促進了異構系統的集成，使得各種不同工藝節點制造的芯片可以有效地結合在一起，形成一個單一的高性能封裝體。例如，將射頻芯片、傳感器、處理器等多種類型的芯片整合在同一封裝內，優化了物聯網設備、智能手機和其他智能硬件的空間利用和整體性能。

3.圖像傳感器：混合鍵合在CMOS圖像傳感器(CIS)領域也有重要應用，如背照式（BSI）傳感器和堆疊式傳感器等，其中底層的像素陣列通過混合鍵合技術與頂層的電路層相連，降低了光路損失并實現了更小型化的相機模組設計。

總結：

混合鍵合作為先進封裝技術的核心組成部分，正逐漸成為推動半導體行業向三維集成發展的重要驅動力。從市場規模來看，當前火爆的AI算力需求，推動混合鍵合技術市場正以顯著增速擴張，其在高密度集成、低功耗傳輸上的優勢使其成為3D封裝的關鍵技術。
