Texas Instruments DRV8848雙H橋電機驅動器集成了兩個采用NMOS驅動器和電流檢測調節電路的半橋。每個H橋驅動器的輸出模塊包括N溝道和P溝道功率MOSFET，配置為全H橋來驅動電機繞組。每個H橋均包含使用固定關斷時間斬波方案調節繞組電流的電路。這些驅動器可在并行模式下從每個輸出驅動高達2A電流或4A電流（具有適當?shù)纳崞?，?2V和25°C TA時）。DRV8848驅動器具有欠壓閉鎖（UVLO）、過流保護（OCP）、熱關斷（TSD）和故障狀態指示引腳（nFAULT）等特性。這些驅動器用于家用電器、通用有刷和步進電機以及打印機。

數據手冊：*附件：Texas Instruments DRV8848 雙H橋電機驅動器數據手冊.pdf

特性

• 雙H橋電機驅動器
  • 單/雙路有刷直流
  • 步進
• 每H橋輸出電流大
  • 最大驅動電流：2A（12V和T A = 25°C時）
  • 可提供并行模式，在12V和T A = 25°C時能夠提供最大驅動電流4A
• 工作電源電壓范圍：4至18V
• 低導通電阻：HS + LS = 900mΩ（典型值，25°C）
• PWM控制接口
• 可選電流調節，固定關斷時間為20μs
• 低電流3μA休眠模式
• 散熱增強型表面貼裝封裝
• 保護功能：
  • 欠壓閉鎖（UVLO）
  • 過流保護（OCP）
  • 熱關斷 (TSD)
  • 故障狀態指示引腳 (nFAULT)

應用

• 打印機
• 通用有刷和步進電機
• 電器

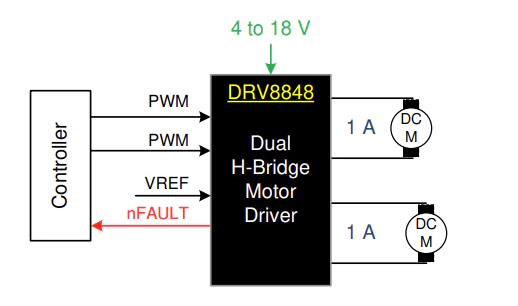

功能框圖

簡化原理圖
