Texas Instruments TPS7N53超低壓差(LDO)線性穩壓器數據手冊

科技觀察員 ? 2025-07-11 10:29 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Texas Instruments TPS7N53超低壓差(LDO線性穩壓器是一款低噪聲、超高PSRR、高精度穩壓器,輸出電壓范圍為0.5V至1.5V。該穩壓器可在壓差僅為95mV(典型值)的情況下提供3A拉電流,與輸出電壓無關。TPS7N53 LDO穩壓器包含一個易于使用的集成電荷泵,可實現低壓差。該穩壓器包括電流基準和單位增益LDO緩沖器(主要特性)、 可調節軟啟動浪涌控制、精密使能和PG引腳(次級特性)。TPS7N53 LDO穩壓器的工作溫度范圍為-40°C至125°C,采用16引腳WQFN 3mmx3mm封裝。該穩壓器用于傳感器、雷達、超聲波掃描儀和串行器/解串器(SerDes)應用。

數據手冊:*附件:Texas Instruments TPS7N53超低壓差(LDO)線性穩壓器數據手冊.pdf

特性

  • 輸入電壓范圍:1.1 V至2.2 V
  • 在整個線路、負載和溫度范圍內的精度為1.5%(最大值)
  • 輸出電壓噪聲:2.2μVRMS
  • 低壓差:95 mV(典型值,3 A時)
  • 電源抑制比(3A):
    • 80 dB 下 1 kHz
    • 63 dB 下 10 kHz
    • 51 dB 下 100 kHz
    • 25 dB 下 1 MHz
  • 可調輸出電壓范圍:0.5 V至1.5 V
  • 可調軟啟動浪涌控制
  • 開漏和電源良好(PG)輸出
  • 3mmx3mm、16引腳WQFN封裝

應用

  • 宏遠程無線電單元 (RRU)
  • 室外回程單元
  • 傳感器、成像和雷達
  • 有源天線系統mMIMO (AAS)
  • 超聲波掃描儀
  • 實驗室和現場儀表
  • 模數轉換器(ADC)
  • 數模轉換器DAC
  • 串行器/解串器(SerDes)

功能框圖

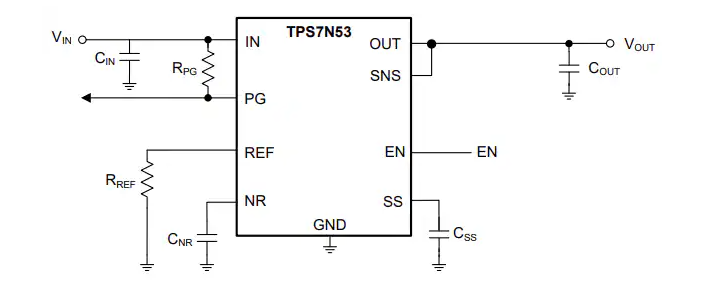

典型應用電路圖
