Texas Instruments TLV774低壓差 (LDO) 線性穩壓器設計用于提供具有高PSRR的電壓源。這些小型穩壓器具有負載和線路瞬態性能,可滿足各種電路的要求。TLV774 LDO線性穩壓器可提供300mA輸出電流。這些穩壓器采用一個1μF單輸入電容器和一個1μF陶瓷輸出電容器運作。TLV774 LDO線性穩壓器具有內部軟啟動電路,可消除浪涌電流、折返電流限制和有源輸出下拉電阻器。這些穩壓器采用標準1mm x 1mm X2SON (DQN) 封裝。TLV774 LDO線性穩壓器用于平板電腦、游戲機、智能手機、筆記本電腦、相機模塊和機頂盒等應用。
數據手冊:*附件:Texas Instruments TLV774低壓差 (LDO) 線性穩壓器數據手冊.pdf
特性
- 高PSRR:60dB (1kHz) 和45dB (1MHz)
- 輸出電壓精度:2%
- 折返電流限制
- 有源輸出下拉電阻器
- 低壓差:310mV(最大值,300mA(1.2V
OUT)過熱時) - V
IN范圍:1.4V至5.5V - 1mm x 1mm、4引腳X2SON (DQN) 封裝
應用
功能框圖

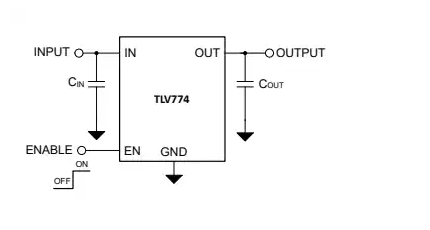

應用電路圖
