Texas Instruments LP2951-Q1低壓差 (LDO) 穩壓器數據手冊

科技觀察員 ? 2025-07-11 10:24 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Texas Instruments LP2951-Q1低壓差 (LDO) 穩壓器設計用于能適應上至30V的寬輸入電源電壓范圍。這些穩壓器可從同一器件提供固定或可調的輸出。LP2951-Q1穩壓器包括一個監控反饋引腳上電壓的錯誤標志輸出,用來指示輸出電壓狀態。這些穩壓器包括集成熱關斷、電流限制和欠壓閉鎖 (UVLO) 功能。LP2951-Q1穩壓器符合汽車應用類AEC-Q100認證

數據手冊:*附件:Texas Instruments LP2951-Q1低壓差 (LDO) 穩壓器數據手冊.pdf

LP2951-Q1穩壓器在整個線路、負載和溫度變化范圍內具有1%輸出容差(新芯片)。這些穩壓器工作在-40°C至+125°C溫度范圍內,用小型陶瓷輸出電容器即可穩定。LP2951-Q1穩壓器用在信息娛樂、儀表板、HEV/EV直流-直流轉換器、HEV/EV電機控制和HEV/EV電池管理系統 (BMS) 中。

特性

  • 符合汽車應用類AEC-Q100標準:
    • 溫度等級1:-40°C至+125°C,TA
    • 溫度等級1:-40°C至+125°C,TJ
  • 寬輸出電壓范圍V OUT :
    • 固定輸出選項為3.3V和5V
    • 可調輸出選項為1.2V至29V
  • VOUT 精度:
    • 老芯片在整個線路、負載和溫度范圍內為±2%
    • 新芯片在整個線路、負載和溫度范圍內為±1%
  • 穩定所用陶瓷輸出電容器的值范圍寬:
    • 1μF至100μF CL 范圍(新芯片)
    • 0Ω至2Ω ESR范圍(新芯片)
  • 2V至30V VIN 范圍(新芯片)
  • 提供高達100mA負載電流
  • 50μA(典型值)靜態電流I Q (新芯片)
  • 新芯片340mV(典型值)低壓差
  • 開漏誤差輸出
  • 輸出電流限制和熱關斷

應用

  • 信息娛樂系統與組合儀表
  • HEV/EV直流/直流轉換器
  • HEV/EV車載充電器 (OBC) 和無線充電
  • HEV/EV逆變器電機控制
  • HEV/EV電池管理系統 (BMS)

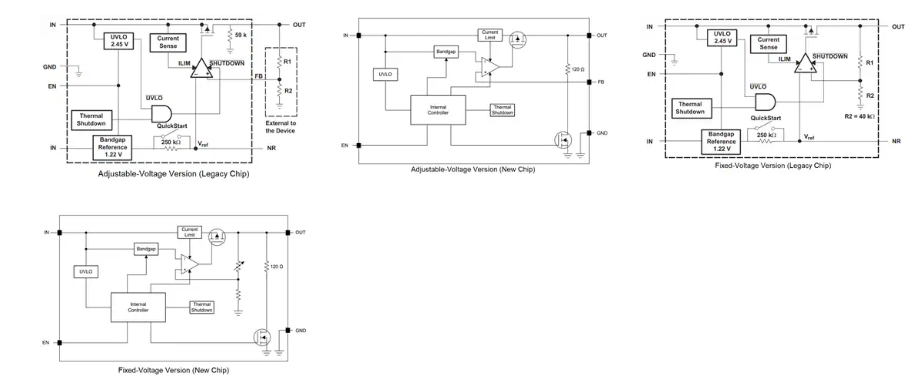

功能框圖

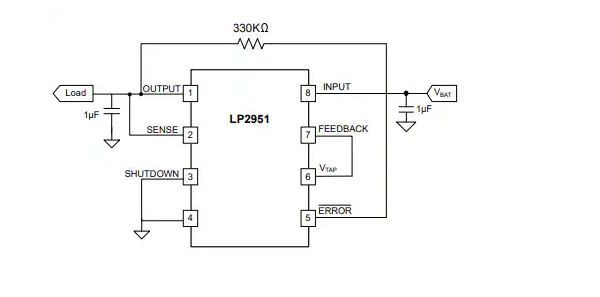

應用電路圖
