TPS6266x 器件是一款經過優化的高頻同步降壓直流/直流轉換器 適用于電池供電的便攜式應用。TPS6266x 專為低功耗應用而設計 支持高達 1000mA 的峰值負載電流，并允許使用低成本片式電感器和 電容器。

該器件具有 2.3 V 至 5.5 V 的寬輸入電壓范圍，支持各種應用 由具有擴展電壓范圍的鋰離子電池供電。不同的固定電壓輸出版本 的電壓范圍為 1.2 V 至 2.3 V。
*附件：tps62665.pdf

TPS6266x 以 6MHz 的穩壓開關頻率運行，并進入省電功能 模式在輕負載電流下運行，以在整個負載電流下保持高效率 范圍。

PFM 模式通過將靜態電流降低至 31 μA 來延長電池壽命 （典型值）在輕負載和待機運行期間。對于噪聲敏感型應用，該器件可以 通過將 MODE 引腳拉高，強制進入固定頻率 PWM 模式。在關閉模式下， 電流消耗降至 1 μA 以下。

TPS6266x 采用 6 引腳芯片級封裝 （DSBGA）。

特性

• 6MHz 工作頻率時效率為 91%
• 31μA 靜態電流
• 寬 V在范圍為 2.3 V 至 5.5 V
• 6MHz 穩頻工作頻率
• 同類最佳負載和線路瞬態
• ±2% 總直流電壓精度
• 自動 PFM 或 PWM 模式切換
• 低紋波輕負載 PFM 模式
• 快速導通時間：< 60μs 啟動時間
• 集成有源省電排序
  （可選）
• 電流過載和熱關斷
  保護
• 需要三個表面貼裝外部元件
  （1 個 MLCC 電感器、2 個陶瓷
  電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 <12 mm^2^
• 采用 6 引腳 NanoFree （DSBGA） 封裝
• 應用
  • 手機和智能手機
  • PDA 和掌上電腦
  • 便攜式硬盤驅動器
  • DC-DC 微型模塊

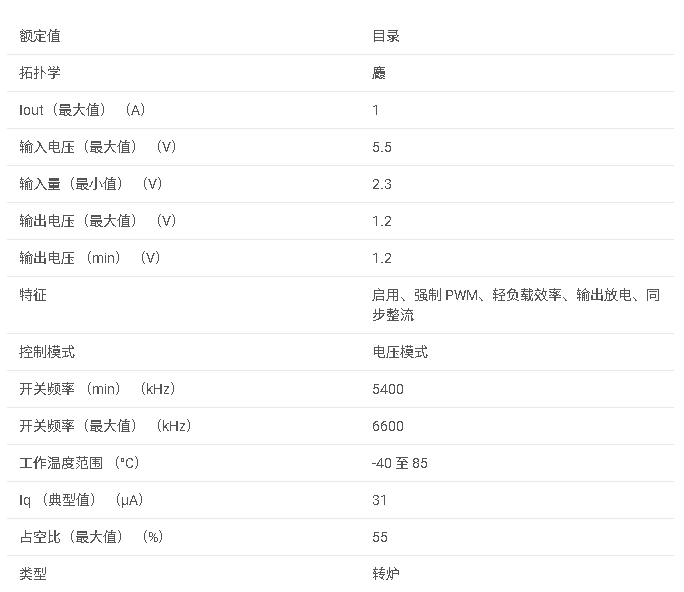

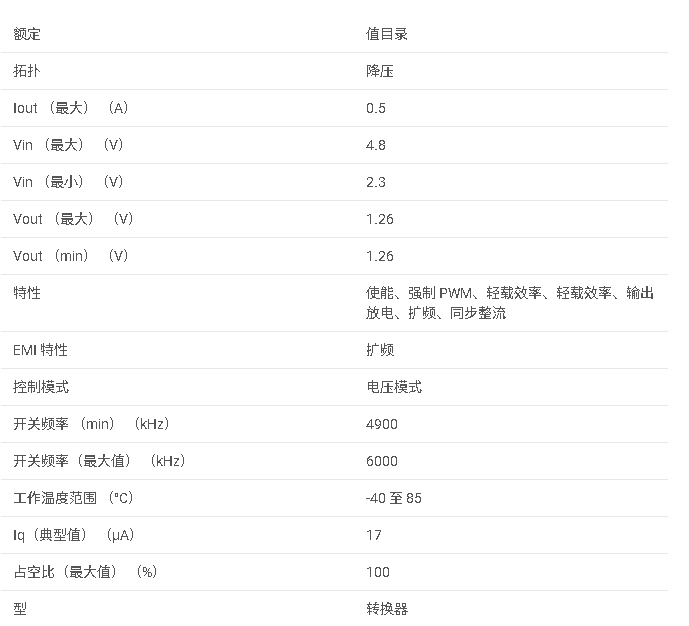

參數

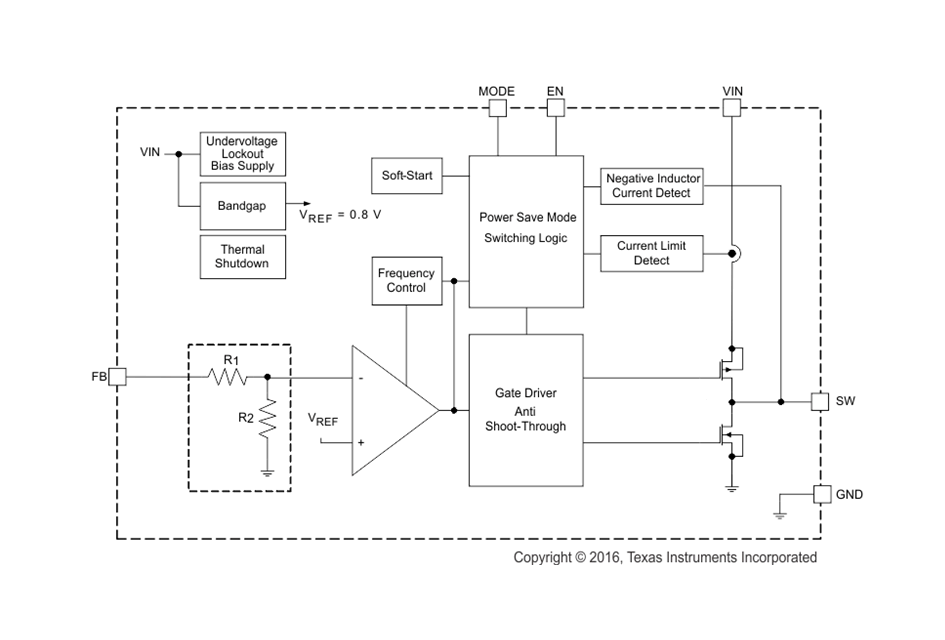

方框圖

1. 產品概述

TPS62665是一款高效率、同步降壓DC-DC轉換器，專為電池供電的便攜式應用設計。該轉換器支持高達1000mA的峰值負載電流，并具有6MHz的固定開關頻率，適用于需要高效率和緊湊解決方案的應用場景。

2. 主要特性

• ?高效率?：在6MHz操作下效率可達91%。
• ?低靜態電流?：僅31μA，延長電池壽命。
• ?寬輸入電壓范圍?：支持2.3V至5.5V的輸入電壓，兼容多種電池標準。
• ?固定頻率操作?：6MHz的開關頻率，減少電磁干擾（EMI）。
• ?自動PFM/PWM模式切換?：根據負載條件自動切換工作模式，優化效率。
• ?快速啟動時間?：小于60μs的啟動時間，快速響應負載變化。
• ?小尺寸封裝?：采用6引腳NanoFree?（DSBGA）封裝，占用空間小。

3. 應用領域

• ?手機和平板電腦?
• ?個人數字助理（PDAs）和掌上電腦?
• ?便攜式硬盤驅動器?
• ?DC-DC微模塊?

4. 關鍵參數

• ?輸入電壓范圍?：2.3V至5.5V。
• ?輸出電壓范圍?：可選固定輸出電壓版本，從1.2V至2.3V。
• ?輸出電流?：最大支持1000mA負載電流。
• ?開關頻率?：6MHz（固定）。
• ?靜態電流?：31μA（典型值）。

5. 保護功能

• ?電流過載保護?：防止因負載過大而損壞轉換器。
• ?熱關斷保護?：當結溫超過安全限制時，自動關閉輸出。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作。

6. 設計靈活性

• ?模式選擇?：通過MODE引腳可選擇自動PFM/PWM模式切換或強制PWM模式，以滿足不同應用需求。
• ?軟啟動功能?：限制啟動時的浪涌電流，保護電源和負載。
• ?輸出電容器放電?：集成放電電阻，可在關斷時快速放電輸出電容器。

7. 封裝與訂購信息

• ?封裝類型?：6引腳NanoFree?（DSBGA）封裝。
• ?訂購信息?：提供TPS62665YFFR等型號，具體訂購信息請參考數據手冊或TI官方網站。

8. 布局與熱管理

• ?布局指南?：提供詳細的布局建議，以最小化電磁干擾和提高效率。
• ?熱管理?：強調在低功耗和高效率設計中的熱管理重要性，提供熱阻等關鍵參數。

9. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便工程師交流和解決問題。
