      Texas Instruments TPSM82866C降壓型MagPack?電源模塊數據手冊

      科技觀察員 ? 2025-07-11 11:06 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments TPSM82866C降壓型MagPack?電源模塊是一款超小型6A降壓模塊，集成了電感器和^I2C^接口。該模塊采用5.5V輸入，MagPack封裝尺寸僅為2.3mmx3mm，每1mm2^^ 面積的功率密度接近1A。TI的磁力包技術集成了同步降壓轉換器和電感器，可簡化設計、節省PCB面積并減少外部元件。^I2C^接口提供了一種有效的方法來調節輸出電壓，在過渡到新設定點時設置VOUT 斜坡速率，以及讀取狀態信息，如過熱警告或電流限制標志。過熱和打嗝短路保護裝置提供了堅固可靠的設計。Texas Instruments TPSM82866C降壓型MagPack電源模塊結構緊湊、效率高，非常適合通過標準表面貼裝設備進行自動裝配。

      數據手冊：*附件：Texas Instruments TPSM82866C降壓型MagPack?電源模塊數據手冊.pdf

      特性

      • 效率高達96%
      • 出色的熱性能
      • ^I2C^兼容接口，最高可達3.4Mbps
      • ^I2C^可編程
        • 輸出電壓
          • 0.4：1.675V，步長為5mV
          • 0.8：3.35V，步長為10mV
        • 強制PWM或省電模式
        • 輸出電壓放電
      • ^I2C^設備狀態回讀
        • 熱警告
        • 打嗝電流限制
        • 電壓低于欠壓鎖定
      • 電阻器可選
        • ^I2C^地址
        • 16個啟動輸出電壓選項
      • 1%輸出電壓精度
      • DCS控制拓撲結構可實現快速瞬態響應
      • 4 μA 運行靜態電流
      • 經過優化滿足低EMI要求
        • 無鍵合導線包
        • MagPack技術可屏蔽電感器和集成電路
        • 通過優化引腳布局簡化布局
      • 工作溫度范圍：-40 °C至+125 °C
      • 2.3 mm x 3 mm x 1.95 mm QFN封裝
      • 28mm2^^ 設計尺寸

      應用

      典型應用示意圖

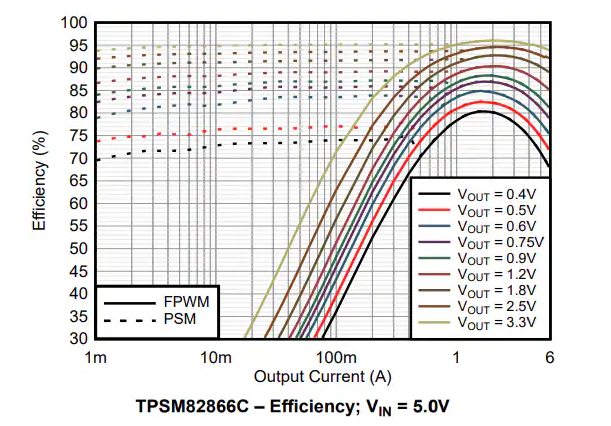

      效率

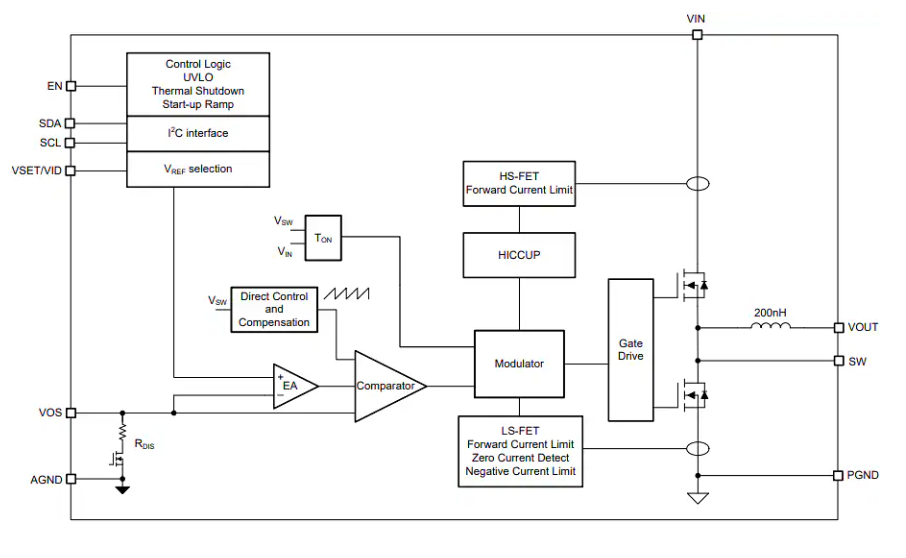

      功能框圖
