TPS54425 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該 TPS54425 使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備的電源總線穩壓器套件。TPS54425 的主控制回路使用 D-CAP2 模式控制，無需外部補償元件即可提供非常快速的瞬態響應。該TPS54425還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可在 0.76 V 至 5.5 V 之間編程。該器件還具有可調節的軟啟動時間和電源良好功能。TPS54425采用 14 引腳 HTSSOP 封裝，設計工作溫度范圍為 –40°C 至 85°C。

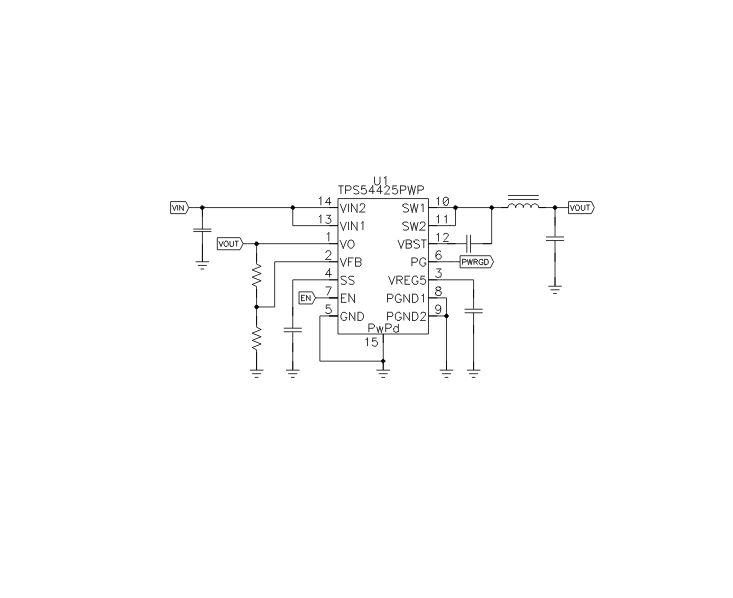

*附件：tps54425.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 高效集成 FET 針對低占空比應用
  進行了優化
  – 65 mΩ（高側）和 55 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 電源良好輸出
• 應用
  • 低壓系統的廣泛應用
    • 數字電視電源
    • 高清藍光光盤播放器
    • 聯網家庭終端
    • 數字機頂盒 （STB）

參數

方框圖

1. 產品概述

TPS54425是一款4A輸出、單同步降壓開關轉換器，集成FET，采用自適應導通時間D-CAP2?模式控制。該轉換器適用于各種低功耗系統，提供低輸出紋波，支持陶瓷電容，并具有寬輸入電壓范圍。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至18V。
• ?低輸出紋波?：支持陶瓷輸出電容，實現低輸出紋波。
• ?高效率?：集成高效率FET，優化低占空比應用，輕載時效率提升。
• ?快速瞬態響應?：D-CAP2?模式控制提供快速瞬態響應。
• ?可調軟啟動?：軟啟動時間可調，適應不同應用需求。
• ?預偏置軟啟動?：防止啟動時從預偏置輸出拉取電流。
• ?700kHz開關頻率?：固定開關頻率，簡化設計。
• ?過流保護?：逐周期過流限制，保護電路安全。
• ?電源良好輸出?：指示輸出電壓穩定狀態。

3. 應用領域

• 數字電視電源
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2?模式控制?：結合恒定導通時間控制與內部補償電路，實現偽固定頻率和低外部元件配置。
• ?軟啟動與預偏置軟啟動?：軟啟動功能可調，預偏置軟啟動防止啟動時從預偏置輸出拉取電流。
• ?電源良好輸出?：在輸出電壓穩定后激活，指示電源狀態。
• ?VREG5輸出?：內部5.5V電壓源，用于UVLO功能和外部供電。
• ?輸出放電控制?：在關機或保護功能激活時，通過內部MOSFET放電輸出電容器。
• ?過壓/欠壓保護?：監測反饋電壓，實施過壓和欠壓保護。
• ?UVLO保護?：欠壓鎖定保護，防止輸入電壓過低時損壞電路。
• ?熱關斷?：監測結溫，防止過熱損壞。

5. 設計指南

• ?輸出電壓設置?：通過反饋分壓器設置輸出電壓，推薦使用1%或更好精度的分壓電阻。
• ?輸出濾波器設計?：選擇合適的電感和輸出電容，以滿足輸出紋波和瞬態響應要求。
• ?布局考慮?：提供布局指南，包括關鍵信號路徑、地線處理和熱管理建議。

6. 封裝與訂購信息

• ?封裝類型?：14引腳HTSSOP封裝。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

7. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便工程師交流和解決問題。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?推薦工作條件?：提供器件正常工作的電氣和溫度范圍。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
