～行業領先水平的超高精度過充檢測功能有助于進一步提高安全性～

日清紡微電子推出的單節鋰離子電池保護IC “高邊FET驅動類型的NB7123系列”和“低邊FET驅動類型的NB7130系列”擁有行業領先水平※1的±6.5 mV超高精度過充檢測能力。

※12025年6月30日,日清紡微電子的調查結果

隨著VR/AR（虛擬現實/增強現實）的普及，搭載單節鋰離子電池的可穿戴/聽戴式設備市場規模正在不斷擴大。特別是這些貼身佩戴設備，為了防止電池起火，安全保護措施的重要性變得日益顯著，對保護電壓的高精度化需求也日益增加。

另一方面，以往的單節鋰離子電池保護電路主要使用的是低邊配置FET的電路結構。然而，近年來，隨著電池組的多樣化以及與主機通信的便利性，越來越多的設備開始采用高邊配置FET的保護電路。

為了滿足這些市場需求，本公司推出了兩種類型的電池保護IC，一種是驅動高邊FET，另一種是驅動低邊FET，通過超高精度過充檢測功能可以進一步提高安全性。由此，為了讓更多客戶可以使用，我們將擴大產品陣容。

本產品群除了有過充檢測外，還有過放檢測、放電過電流檢測、充電過電流檢測、負載短路檢測、0V充電禁止電壓、高溫檢測，這些特性的精度也處于行業領先水平，有助于構建進一步提高安全性的保護電路。

此外，工作溫度范圍為-40°C至105°C（以往產品為-40°C至85°C），即使在高溫環境下也能夠確保正常的電池保護工作。

產品特點

1.行業領先水平的超高精度過充檢測電壓

電池檢測電壓范圍: 4.3 V to 4.7 V (NB7123系列)

4.3 V to 4.8 V (NB7130系列)

25°C精度: ±6.5 mV

-20°C to 60°C精度: ±8 mV

隨著充電電壓趨于上升，提高精度將有助于提高安全性。

2.行業領先水平的高精度充放電過流檢測和負載短路檢測功能

“NB7123 系列”

放電過電流檢測電壓范圍: 0.006 V to 0.040 V,精度: ±1.0 mV

充電過電流檢測電壓范圍: -0.006 V to -0.050 V,精度: ±1.0 mV

負載短路檢測電壓范圍: 0.020 V to 0.100 V,精度: ±1.0 mV

“NB7130 系列”

放電過電流檢測電壓范圍: 0.006 V to 0.050 V,精度: ±0.75 mV

充電過電流檢測電壓范圍: -0.006 V to -0.050 V,精度: ±0.75 mV

負載短路檢測電壓范圍: 0.020 V to 0.080 V,精度: ±1.0 mV

0.081 V to 0.125 V,精度: ±2.0 mV

由于過流檢測的低壓化和高精度化，使得檢測電阻（RSENS）低阻化。減少電路板的發熱和降低電池組阻抗可以抑制大電流時的發熱，從而簡化電路板的熱設計。

3.高精度過放檢測電壓

電池檢測電壓范圍: 2.0 V to 3.0 V,精度: ±17 mV

由于精度高，可以將電池容量使用到接近其最小限度，有助于延長電池使用時間。

4.高精度0V充電禁止電壓

設定范圍: 1.20 V to 2.00 V,精度: ±20 mV

對 0V電池（低壓電池）充電有內部短路的危險性，因此從安全方面考慮，實現了禁止電壓的高精度化。

5.高精度高溫檢測

設定溫度范圍: 40°C to 85°C,精度: ±2°C

通過連接外部熱敏電阻，可以實現高精度的溫度檢測，從而高精度地保護電池組免受異常溫度的影響，有助于提高安全性。

6.支持寬溫范圍

工作環境溫度范圍: -40°C to 105°C

工作溫度最大值從之前的85°C擴大到105°C，即使在工業設備應用等高溫環境下也能實現正常的電池保護工作。

7.超小型封裝

采用超小超薄的WLCSP封裝

NB7123: WLCSP-8-ZA2 (1.66 × 1.08 × 0.38 mm)

NB7130: WLCSP-8-ZA1 (1.65 × 0.97 × 0.40 mm)

應用示例

鋰離子電池組（單節）

搭載設備示例

智能手機、平板電腦、智能手表、無線耳機、智能眼鏡

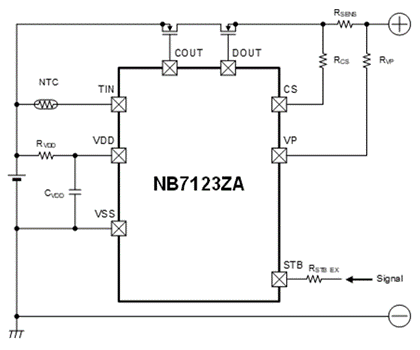

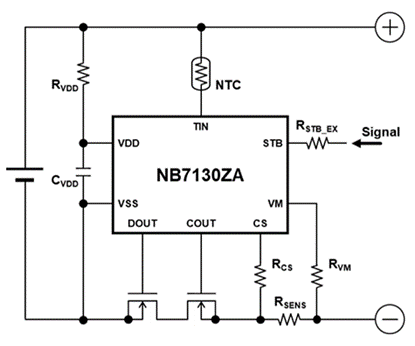

基本電路示例
