TPS6206x 是一系列高效的同步降壓直流/直流轉換器。它們提供高達 2A 的輸出電流。

該器件的輸入電壓范圍為 2.9V 至 6V，非常適合從 5V 或 3.3V 系統電源軌進行電源轉換。TPS6206x 在 3MHz 固定頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。省電模式針對低輸出電壓紋波進行了優化。對于低噪聲應用，可以通過將 MODE 引腳拉高來強制TPS62065進入固定頻率 PWM 模式。TPS62067 提供開漏電源良好輸出。
*附件：tps62067.pdf

在關斷模式下，電流消耗降低到 1 μA 以下，內部電路對輸出電容器放電。

TPS6206x 系列經過優化，可與微型 1 μH 電感器和小型 10 μF 輸出電容器配合使用，以實現最小的解決方案尺寸和高調節性能。

它采用小型 2mm × 2mm × 0.75mm 8 引腳 WSON 封裝。

特性

• 3MHz 開關頻率
• V在范圍為 2.9 V 至 6 V
• 效率高達 97%
• 省電模式/3MHz 固定 PWM 模式
• 電源良好輸出
• PWM 模式下的輸出電壓精度 ±1.5%
• 輸出電容放電功能
• 典型 18 μA 靜態電流
• 100% 占空比，實現最低壓差
• 電壓定位
• 時鐘抖動
• -40°C 至 125°C 工作結溫
• 支持最大 1 mm 高度的解決方案
• 采用 2 mm x 2 mm x 0.75 mm WSON 封裝

參數

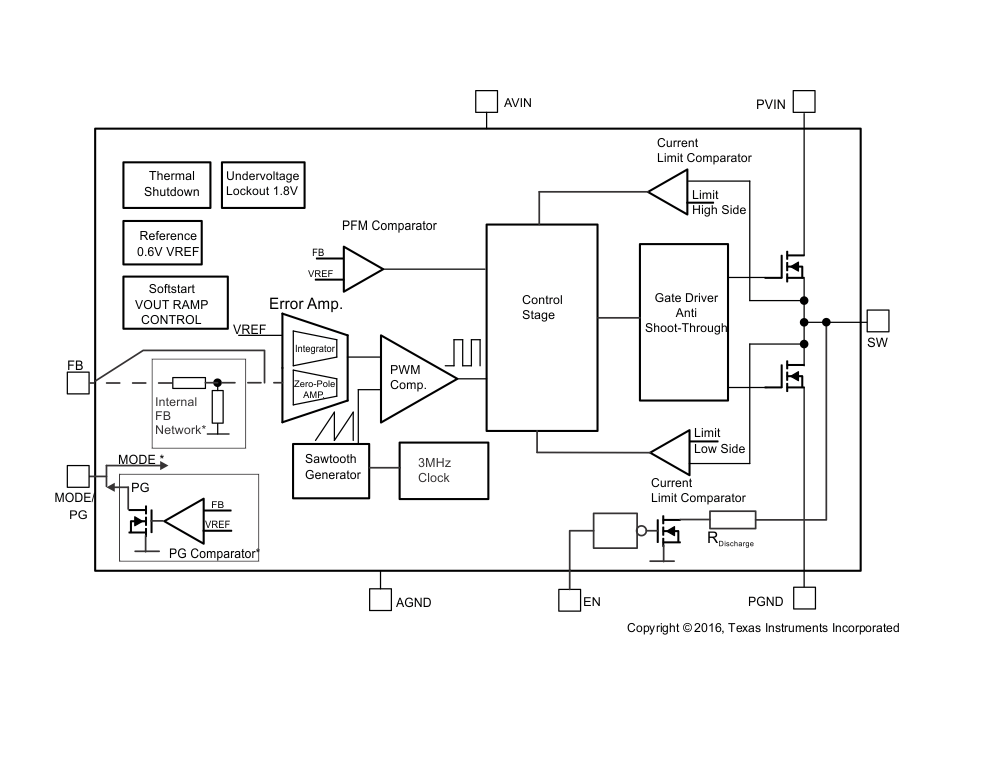

方框圖

一、產品概述

1. 基本信息

• ?產品名稱?：TPS62067
• ?類型?：3-MHz，2-A，同步降壓DC-DC轉換器
• ?封裝?：2-mm × 2-mm × 0.75-mm 8-pin WSON
• ?特點?：高效率、小尺寸、低靜態電流、電源良好輸出

2. 應用領域

• 點負載（POL）供電
• 筆記本電腦、掌上電腦、便攜式媒體播放器
• DSP供電

二、電氣特性

• ?輸入電壓范圍?：2.9V至6V
• ?輸出電壓?：可調
• ?最大輸出電流?：2A
• ?開關頻率?：3 MHz
• ?效率?：高達97%
• ?靜態電流?：典型值18 μA

三、功能特性

• ?自動PFM/PWM模式切換?：根據負載自動調整工作模式，提高效率。
• ?電源良好輸出?：TPS62067具有開漏電源良好輸出，可用于電源監控或系統復位。
• ?輸出電容器放電?：關機時自動放電輸出電容器，減少電荷殘留。
• ?熱關斷保護?：防止芯片過熱損壞。
• ?時鐘抖動?：減少電磁干擾（EMI）。
• ?電壓定位功能?：通過外部引腳設置輸出電壓。

四、引腳配置與功能

1. 引腳配置

• PVIN：輸入電源正端
• PGND：功率地
• EN：使能引腳
• FB：反饋引腳
• PG/MODE：電源良好輸出/模式選擇引腳（TPS62065中為MODE引腳）
• SW：開關引腳
• AVIN：輸入電源負端（模擬地）
• AGND：模擬地

2. 引腳功能描述

• ?PVIN?：輸入電源正端。
• ?PGND?：功率地，連接輸出電感器和開關節點的低側。
• ?EN?：使能引腳，高電平使能轉換器。
• ?FB?：反饋引腳，用于輸出電壓調節。
• ?PG/MODE?：TPS62067中為電源良好輸出引腳，開漏輸出；TPS62065中為模式選擇引腳。
• ?SW?：開關引腳，連接內部功率MOSFET的漏極。
• ?AVIN?：輸入電源負端，連接模擬地。
• ?AGND?：模擬地，為內部模擬電路提供參考地。

五、工作模式

• ?PWM模式?：重載條件下工作，提供穩定的輸出電壓和電流。
• ?PFM模式?：輕載條件下自動進入，降低靜態電流，提高效率。
• ?關機模式?：EN引腳置低時進入，所有電路關閉，輸出電容器放電。

六、典型應用與設計指導

1. 電感器選擇

• 推薦使用1-μH的電感器，以優化性能并減小尺寸。

2. 輸出電容器選擇

• 推薦使用10-μF的陶瓷電容器，確保低ESR值以減小輸出電壓紋波。

3. 布局與接地

• PCB布局應減少環路面積，降低噪聲干擾。
• 輸入和輸出電容器應靠近轉換器放置，以減小寄生電感。
• 接地設計應確保低阻抗路徑，減少地彈噪聲。

七、熱管理與封裝信息

• ? 熱阻（RθJA） ?：12.8°C/W（WSON封裝）
• ? 最大結溫（TJ(max)） ?：150°C
• ?封裝尺寸?：2-mm × 2-mm × 0.75-mm 8-pin WSON

八、文檔與支持

• 提供詳細的技術文檔、應用指南和設計資源。
• 用戶可通過TI網站獲取最新文檔更新和技術支持。
