作為 SWIFT 系列 DC/DC 穩壓器的一員，TPS5410 是一款高輸出電流 PWM 轉換器，集成了低電阻高壓側 N 溝道 MOSFET。具有所列特性的基板上包括高性能電壓 誤差放大器，在瞬態條件下提供嚴格的電壓調節精度;欠壓鎖定電路，用于防止在輸入電壓達到 5.5 V 之前啟動;內部設置的慢啟動電路以限制浪涌電流;以及一個電壓前饋電路，以改善瞬態響應。使用 ENA 引腳時，關斷電源電流通常降至 18 μA。其他特性包括高電平有效使能、過流限制、過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，TPS5410反饋回路進行了內部補償。
*附件：tps5410-ep.pdf

TPS5410 器件采用易于使用的 8 引腳 SOIC 封裝。TI 提供評估模塊和軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 寬輸入電壓范圍：5.5 V 至 36 V
• 高達 1A 的連續（1.2A 峰值）輸出電流
• 通過 110 米
  集成 MOSFET 開關實現高達 95% 的高效率
• 寬輸出電壓范圍：可調電壓低
  至 1.22 V，初始精度為 1.5%
• 內部補償最大限度地減少了外部
  零件數量
• 固定 500kHz 開關頻率，適用于小
  尺寸濾波器
• 通過輸入電壓前饋改善線路調節和瞬態
  響應
• 系統受到過流限制、過
  壓保護和熱關斷保護
• 55°C 至 125°C 工作結
  溫范圍
• 采用小型 8 引腳 SOIC 封裝
• 有關 SWIFT 文檔、應用說明和設計
  軟件，請?jiān)L問 TI 網站 www.ti.com/swift
• 支持國防、航空航天和醫療應用
  • 受控基線
  • 一個裝配/測試站點
  • 一個制造工地
  • 適用于軍用 （55°C/125°C）溫度范圍^(1)^
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性

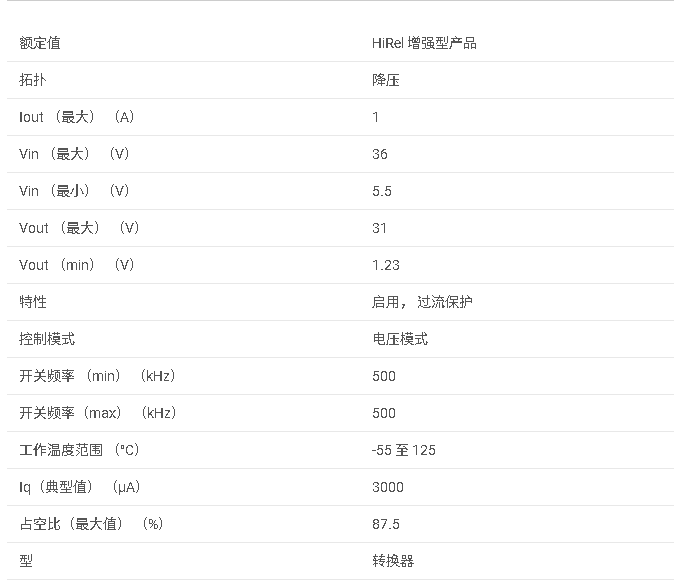

參數

1. 產品概述

• ?設備名稱?：TPS5410-EP
• ?類型?：1A寬輸入范圍降壓SWIFT?轉換器
• ?應用?：適用于消費類電子產品（如機頂盒、DVD、LCD顯示器）、工業及車載音頻電源、電池充電器、高功率LED供電、12V/24V分布式電源系統等。

2. 主要特性

• ?寬輸入電壓范圍?：5.5V至36V。
• ?高輸出電流?：連續1A（峰值1.2A）輸出電流。
• ?高效率?：高達95%的效率，集成110mΩ MOSFET開關。
• ?寬輸出電壓范圍?：可調至1.22V，初始精度為1.5%。
• ?內部補償?：最小化外部元件數量。
• ?固定開關頻率?：500kHz，適合小型濾波器。
• ?保護功能?：過流限制、過壓保護和熱關斷。
• ?工作溫度范圍?：-55°C至125°C。
• ?封裝?：小型8引腳SOIC封裝。

3. 功能描述

• ?內部高性能電壓誤差放大器?：提供瞬態條件下的緊密電壓調節。
• ?欠壓鎖定（UVLO）電路?：防止輸入電壓低于5.5V時啟動。
• ?內部慢啟動電路?：限制啟動時的浪涌電流。
• ?電壓前饋電路?：改善瞬態響應。
• ?使能（ENA）引腳?：用于電氣開關控制，降低關機時的供電電流。
• ?熱關斷和過流保護?：防止設備在過熱或過流條件下?lián)p壞。

4. 電氣特性

• 列出了包括靜態電流、UVLO閾值、電壓參考、開關頻率、使能閾值、電流限制、熱關斷閾值等關鍵電氣參數。

5. 應用信息

• ?功能框圖?：展示了設備的主要功能模塊。
• ?典型應用電路?：提供了詳細的電路圖，包括輸入電容、輸出電感、輸出電容、反饋電阻等元件的選擇。
• ?PCB布局建議?：優化設備性能和穩定性。

6. 設計指南

• ?選擇組件值?：根據輸入電壓范圍、輸出電壓、紋波電壓、輸出電流等參數選擇合適的組件值。
• ?輸出電感計算?：給出了輸出電感的最小值計算公式。
• ?輸出電容選擇?：考慮電容的ESR、紋波電流能力和電壓等級。
• ?軟啟動電容計算?：根據所需的軟啟動時間計算電容值。

7. 性能圖表

• 提供了包括效率、輸出電壓調節、輸入電壓紋波、輸出電壓紋波、瞬態響應等關鍵性能指標的圖表。

8. 封裝與訂購信息

• TPS5410-EP提供8引腳SOIC封裝，并給出了詳細的訂購信息。

9. 其他信息

• 提供了文檔修訂歷史、靜電放電注意事項、熱信息、絕對最大額定值等補充信息。

TPS5410-EP是一款高性能、高效率的降壓轉換器，適用于寬輸入電壓范圍的應用場景。其內部集成的高性能元件和豐富的保護功能使其在各種電源設計中具有廣泛的應用前景。
