TPS6262x 器件系列提供高頻同步降壓直流/直流轉換器 針對電池供電的便攜式應用進行了優化。該 TPS6262x 器件支持高達 600mA 的負載電流，并允許使用低成本片式電感器和 電容器。

這些器件具有 2.3 V 至 5.5 V 的寬輸入電壓范圍，支持各種應用 由具有擴展電壓范圍的鋰離子電池供電。不同的固定電壓輸出版本 的電壓范圍為 1.2 V 至 2.3 V。
*附件：tps62624.pdf

TPS6262x 器件以 6MHz 的穩壓開關頻率運行，并進入 省電模式可在輕負載電流下運行，以在整個負載范圍內保持高效率 電流范圍。

脈沖頻率調制 （PFM） 模式通過減少 輕負載和待機運行期間的靜態電流為 31 μA（典型值）。對于噪聲敏感型 應用，該器件可以通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。

TPS6262x 器件可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 他們是 采用 6 引腳芯片級封裝 （WCSP）。

特性

• 2.3 V 至 5.5 V 的寬輸入電壓范圍
• 6 MHz 穩壓頻率工作
• 6 MHz 工作頻率時效率為 90%
• 31 μA 靜態電流
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM 模式
• 內部軟啟動，120μs 啟動時間
• 集成有源斷電排序
  （僅限 TPS62624）
• 電流過載和熱關斷
  保護

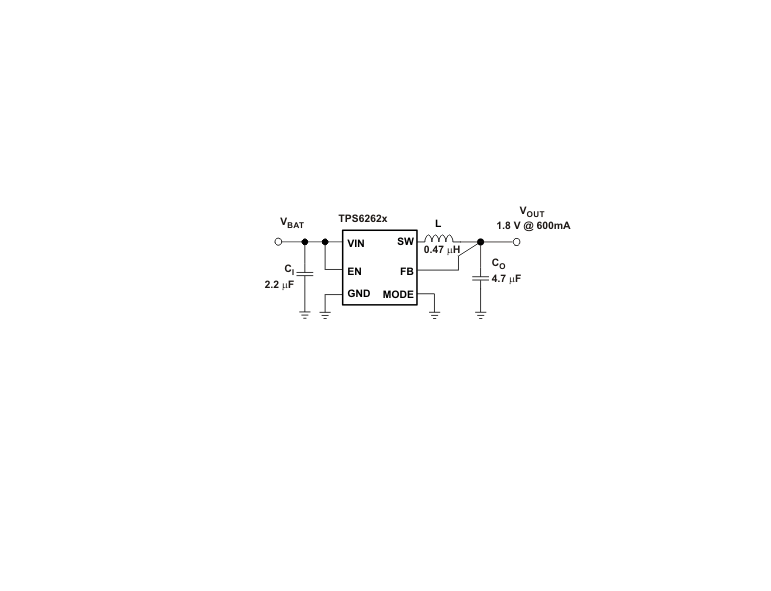

• 需要三個表面貼裝外部元件
  （1 個 MLCC 電感器、2 個陶瓷
  電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 < 12 mm^2^
• 采用 6 引腳 NanoFree? （WCSP）
  常規封裝和超薄封裝
  參數

  方框圖

一、產品概述

TPS62624是一款高效率、高頻率的降壓型DC-DC轉換器，專為電池供電的便攜式設備設計。它提供了寬輸入電壓范圍、固定頻率操作、自動PFM/PWM模式切換以及低靜態電流等特性，適用于需要高效率和小型化的應用場合。

二、主要特性

• ?高效率?：在6MHz工作頻率下，效率可達90%，有助于延長電池壽命。
• ?固定頻率操作?：工作頻率為6MHz，簡化了濾波設計。
• ?自動PFM/PWM模式切換?：根據負載電流自動調整工作模式，以維持高效率。
• ?寬輸入電壓范圍?：支持2.3V至5.5V的輸入電壓，適用于多種電源環境。
• ?低靜態電流?：典型值為31μA，在輕負載和待機模式下有助于降低功耗。
• ?小型封裝?：采用6引腳NanoFree?(WCSP)封裝，尺寸小于1mm2，節省空間。

三、電氣特性

• ?輸入電壓范圍?：2.3V至5.5V。
• ?輸出電壓?：固定電壓版本，具體電壓值根據型號而定，如TPS62624為1.2V。
• ?負載電流?：最大支持600mA。
• ?靜態電流?：在設備不切換時，典型值為31μA；在關機模式下，降低至0.1μA。
• ?開關頻率?：固定為6MHz。
• ?保護功能?：包括過流保護、熱關斷保護和欠壓鎖定（UVLO）等。

四、功能描述

• ?模式選擇?：通過MODE引腳可選擇自動PFM/PWM模式或強制PWM模式。
• ?使能控制?：通過EN引腳控制轉換器的啟動和關閉。
• ?軟啟動?：內置軟啟動電路，限制啟動時的電流沖擊。
• ?輸出電容放電?：TPS62624具有輸出電容放電功能，當設備關閉時，可快速放電輸出電容。
• ?熱關斷?：當結溫超過設定值時，自動關閉設備以保護電路。

五、應用信息

• ?典型應用?：包括移動電話、智能手機、藍牙設備、DTV調諧器等便攜式設備。
• ?設計指南?：提供了詳細的設計步驟和組件選擇建議，幫助用戶快速完成電路設計。
• ?布局建議?：強調了PCB布局的重要性，并提供了布局指南和示例圖。

六、封裝與尺寸

• ?封裝類型?：6引腳NanoFree?(WCSP)封裝，包括常規和超薄兩種類型。
• ?封裝尺寸?：詳細列出了封裝的物理尺寸、引腳排列和封裝標記等信息。
