TPS6262x 器件系列提供高頻同步降壓直流/直流轉換器 針對電池供電的便攜式應用進行了優化。該 TPS6262x 器件支持高達 600mA 的負載電流，并允許使用低成本片式電感器和 電容器。

這些器件具有 2.3 V 至 5.5 V 的寬輸入電壓范圍，支持各種應用 由具有擴展電壓范圍的鋰離子電池供電。不同的固定電壓輸出版本 的電壓范圍為 1.2 V 至 2.3 V。
*附件：tps62621.pdf

TPS6262x 器件以 6MHz 的穩壓開關頻率運行，并進入 省電模式可在輕負載電流下運行，以在整個負載范圍內保持高效率 電流范圍。

脈沖頻率調制 （PFM） 模式通過減少 輕負載和待機運行期間的靜態電流為 31 μA（典型值）。對于噪聲敏感型 應用，該器件可以通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。

TPS6262x 器件可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 他們是 采用 6 引腳芯片級封裝 （WCSP）。

特性

• 2.3 V 至 5.5 V 的寬輸入電壓范圍
• 6 MHz 穩壓頻率工作
• 6 MHz 工作頻率時效率為 90%
• 31 μA 靜態電流
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM 模式
• 內部軟啟動，120μs 啟動時間
• 集成有源斷電排序
  （僅限 TPS62624）
• 電流過載和熱關斷
  保護
• 需要三個表面貼裝外部元件
  （1 個 MLCC 電感器、2 個陶瓷
  電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 < 12 mm^2^
• 采用 6 引腳 NanoFree? （WCSP）
  常規封裝和超薄封裝
  參數

  方框圖

一、產品概述

TPS62621是一款高效率、6MHz固定頻率的同步降壓DC/DC轉換器，專為電池供電的便攜式設備設計。它提供了寬輸入電壓范圍，并支持自動PFM/PWM模式切換，以實現高效率和低靜態電流。

二、主要特性

• ?寬輸入電壓范圍?：支持2.3V至5.5V的輸入電壓。
• ?高效率?：在6MHz操作頻率下，效率高達90%。
• ?低靜態電流?：典型值為31μA，有助于延長電池壽命。
• ?自動PFM/PWM模式切換?：根據負載電流自動調整工作模式，以優化效率。
• ?固定輸出電壓?：1.8V，適用于多種應用場景。
• ?小型封裝?：采用6引腳NanoFree?(WCSP)封裝，節省空間。

三、電氣特性

• ?最大負載電流?：支持高達600mA的負載電流。
• ?輸出電壓精度?：±2%的總DC電壓精度。
• ?低紋波?：在輕載PFM模式下，輸出紋波較低。
• ?保護功能?：包括過流保護、熱關斷保護和欠壓鎖定（UVLO）。

四、功能描述

• ?模式選擇?：通過MODE引腳，用戶可以選擇設備的操作模式，包括自動PFM/PWM模式和強制PWM模式。
• ?使能控制?：EN引腳用于控制設備的啟動和關閉。當EN引腳拉低時，設備進入關機模式。
• ?軟啟動?：內置軟啟動功能，限制啟動時的電流沖擊，保護電路和電源。
• ?熱關斷?：當結溫超過設定閾值時，設備自動關閉以防止過熱損壞。

五、應用信息

• ?應用領域?：適用于智能手機、移動電話、藍牙設備、GPS導航儀、DTV調諧器等便攜式電子設備。

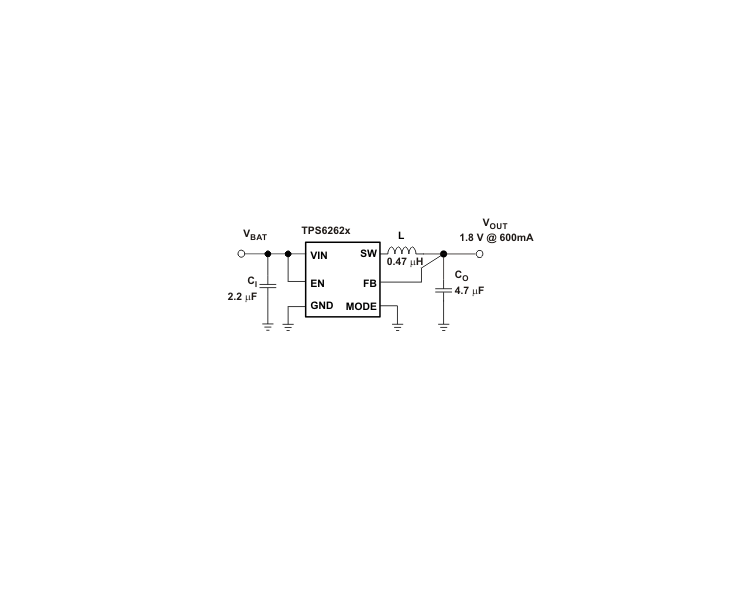

• ?設計指南?：提供了典型應用電路和詳細的設計步驟，包括電感、輸出電容和輸入電容的選擇建議。

六、封裝與尺寸

• ?封裝類型?：6引腳NanoFree?(WCSP)封裝，包括常規和超薄兩種類型。
• ?封裝尺寸?：詳細列出了封裝的物理尺寸、引腳排列和封裝標記等信息。

七、文檔支持

• ?相關技術文檔?：包括數據手冊、應用筆記、設計工具和軟件等，為用戶提供全面的技術支持。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便用戶與其他工程師交流心得、解決問題。
