數據： TPS6262x 600-mA, 6-MHz High-Efficiency Step-Down Converter In Chip Scale Packaging 數據表

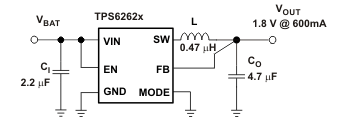

TPS6262x器件系列提供針對電池供電的便攜式應用而優化的高頻同步降壓DC /DC轉換器。 TPS6262x器件專為低功耗應用而設計，可支持高達600 mA的負載電流，并允許使用低成本芯片電感和電容。
具有2.3 V至5.5 V的寬輸入電壓范圍，這些器件支持由具有擴展電壓范圍的鋰離子電池供電的應用。不同的固定電壓輸出版本可在1.2 V至2.3 V范圍內使用。
TPS6262x器件以6 MHz的穩定開關頻率工作，并在輕負載電流下進入省電模式，以保持高效率整個負載電流范圍。
脈沖頻率調制（PFM）模式通過在輕負載和待機操作期間將靜態電流降至31μA（典型值）來延長電池壽命。對于噪聲敏感應用，可以通過將MODE引腳拉高來強制器件進入固定頻率脈沖寬度調制（PWM）模式。
TPS6262x器件可在-40°C的自由空氣溫度范圍內工作到85°C。它們采用6引腳芯片級封裝（WCSP）。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS62621 | TPS62612 | TPS62615 | TPS62616 | TPS62619 | TPS62620 | TPS62622 | TPS62623 | TPS62624 | TPS62625 |
|---|---|---|---|---|---|---|---|---|---|
| 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? | 2.3 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 1.8 ? ? | 1.5 ? ? | 1.2 ? ? | 2.15 ? ? | 1.8 ? ? | 1.82 ? ? | 1.5 ? ? | 1.225 ? ? | 1.2 ? ? | 1.2 ? ? |
| 1.8 ? ? | 1.5 ? ? | 1.2 ? ? | 2.15 ? ? | 1.8 ? ? | 1.82 ? ? | 1.5 ? ? | 1.225 ? ? | 1.2 ? ? | 1.2 ? ? |
| 0.6 ? ? | 0.35 ? ? | 0.35 ? ? | 0.35 ? ? | 0.35 ? ? | 0.6 ? ? | 0.6 ? ? | 0.6 ? ? | 0.6 ? ? | 0.6 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? | 5400 ? ? |
| 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? | 6600 ? ? |
| 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? | 0.031 ? ? |
| Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Output Discharge Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Output Discharge Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Output Discharge Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Output Discharge Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Output Discharge Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ? |
| Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? | DSBGA ? ? |
