TPS6275x 器件是一款高效同步降壓直流/直流轉換器，針對 USB 供電的便攜式應用進行了優化。它可以提供高達 1300mA 的平均輸入電流，非常適合連接到 USB 主機的應用。

該器件的輸入電壓范圍為 2.9 V 至 6.0V，支持具有擴展電壓范圍的電池，非常適合為需要 USB 合規性的 USB 應用供電。
*附件：tps62750.pdf

TPS62750 在 2.25MHz 固定開關頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。TPS62751 在強制 PWM 模式下運行，允許在噪聲敏感型應用中使用。輸出放電允許負載在關斷時放電。

10% 精度的平均輸入電流限值可通過外部電阻器進行編程，從而允許在 USB 等應用中使用，在這些應用中，從總線汲取的電流必須限制為 500mA。

TPS6275x 允許使用小型電感器和電容器來實現小尺寸解決方案。TPS6275x 采用 2.5mm × 2.5mm 10 引腳 SON 封裝。

特性

• 標稱工作條件下的效率> 90%
• 用于 USB 應用的可編程平均輸入電流限值
  • 50mA 至 300mA 用于低電流限制范圍
  • 300mA 至 1.3A，用于高電流限制范圍 ±10% 電流精度
• 用于負載瞬變的穩定輸出電壓，以最大限度地減少負載階躍響應的過沖
• 熱插拔和反向電流保護
• 自動 PFM/PWM 模式轉換 （TPS62750）
• 適用于噪聲敏感型應用的強制 PWM （TPS62751）
• V在范圍從 2.9V 到 6V
• 可調 V外從 0.8V 到 0.85×VIN
• 用于防止浪涌電流的軟啟動
• 2.25 MHz 固定頻率作
• 短路保護和熱關斷保護
• 采用 2.5 × 2.5 10 引腳 SON 封裝
• 應用
  • USB 無線調制解調器
  • 便攜式 USB 外圍設備
  • 手持式數據終端

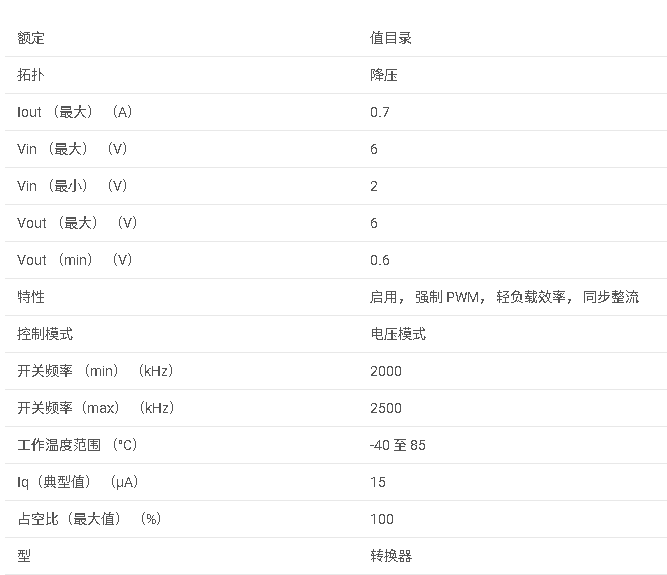

參數

一、產品概述

TPS62750是一款專為USB應用設計的高效率降壓轉換器，適用于USB無線調制解調器、便攜式USB外圍設備等。它提供了可編程的平均輸入電流限制功能，并支持自動PFM/PWM模式切換，以實現高效率和穩定的輸出電壓。

二、主要特性

• ?高效率?：在額定工作條件下，效率超過90%。
• ?可編程平均輸入電流限制?：范圍從50mA到1.3A，適用于USB應用。
• ?穩定輸出電壓?：在負載瞬態響應時，輸出電壓波動小，過沖小。
• ?熱插拔和反向電流保護?：增強系統可靠性。
• ?自動PFM/PWM模式切換?：根據負載情況自動調整工作模式，以優化效率。
• ?固定頻率操作?：TPS62750以2.25MHz的固定頻率工作，TPS62751支持強制PWM模式。
• ?小型封裝?：采用2.5×2.5mm的10引腳SON封裝，節省空間。

三、電氣特性

• ?輸入電壓范圍?：2.9V至6.0V。
• ?輸出電壓范圍?：可調，從0.8V到0.85×VIN。
• ?操作靜態電流?：TPS62750為745μA至960μA（典型值），TPS62751為30mA（典型值）。
• ?關機電流?：0.2μA至3.0μA。
• ?熱關斷保護?：結溫超過150°C時自動關斷。

四、功能描述

• ?軟啟動?：內置軟啟動功能，防止啟動時的電流沖擊。
• ?輸出放電?：在關機模式下，通過內部電阻放電輸出電容。
• ?熱插拔保護?：控制電流和電壓的上升時間，防止熱插拔時的電流沖擊。
• ?反向電流保護?：防止輸出電流倒灌回輸入端。
• ?短路保護?：通過電流限制保護MOSFET開關。

五、應用信息

• ?應用領域?：USB無線調制解調器、便攜式USB外圍設備、手持電腦等。
• ?設計指南?：提供了詳細的設計步驟和參數測量信息，包括電感、電容的選擇和輸出電壓的設置。

六、封裝與尺寸

• ?封裝類型?：2.5×2.5mm的10引腳SON封裝。
• ?封裝尺寸?：詳細列出了封裝的物理尺寸、引腳排列和封裝標記等信息。

七、文檔支持

• ?相關技術文檔?：包括數據手冊、應用筆記、設計工具和軟件等，為用戶提供全面的技術支持。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便用戶與其他工程師交流心得、解決問題。
