Texas Instruments TPS22996H-Q1雙通道車規級負載開關具有0.6V至5.5V輸入電壓范圍、13m?（典型值）RON 和每通道4A最大持續電流。該器件包括兩個N溝道MOSFET、可配置的上升時間、熱關斷和快速輸出放電 (QOD)。TPS22996H-Q1負載開關設有集成的230Ω片上負載電阻器，用于開關關閉時快速輸出放電。靜態電流包括兩種：VIN =VBIAS = 5V時的18μA（典型值，兩個通道）和VIN =VBIAS = 5V時的13μA（典型值，單個通道）。該設備具有防潮功能，可在任何引腳至GND或電源之間短接100kΩ的情況下工作。TPS22996H-Q1設備符合汽車應用類AEC-Q100認證，采用小型、節省空間的2.1mm x 1.2mm 8-DYC封裝。典型應用包括信息娛樂、儀表板和ADAS應用。

數據手冊：*附件：Texas Instruments TPS22996H-Q1雙通道汽車負載開關數據手冊.pdf

特性

• 集成雙通道負載開關
• 輸入電壓范圍：0.6V至VBIAS
• VBIAS 電壓范圍：2.5V至5.5V
• RON = 13m?（典型值），VIN = 0.6V至5V、VBIAS = 5V時的導通電阻
• 每通道4A最大持續開關電流
• 靜態電流：
  • VIN =VBIAS = 5V時，18μA（典型值，兩個通道）
  • VIN =VBIAS = 5V時，13μA（典型值，單個通道）
• 防潮功能：
  • 器件保持功能（開、關和保護），但在下列情況下會影響時序規格：
    • 對GND的100kΩ短路
    • 對電源的100kΩ短路
• 控制輸入閾值支持使用1.2V、1.8V、2.5V和3.3V邏輯
• 可配置上升時間
• 熱關斷
• 快速輸出放電（QOD）

應用

• 信息娛樂
• 儀表組
• ADAS

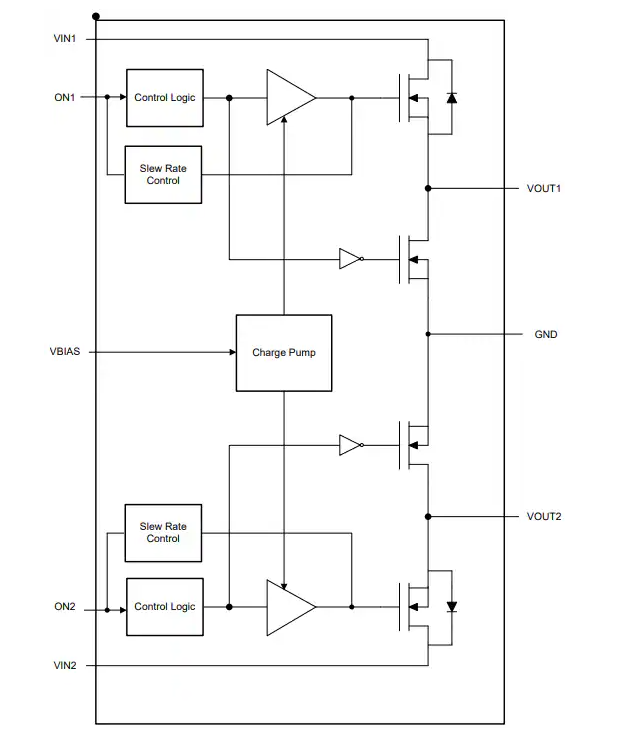

功能框圖

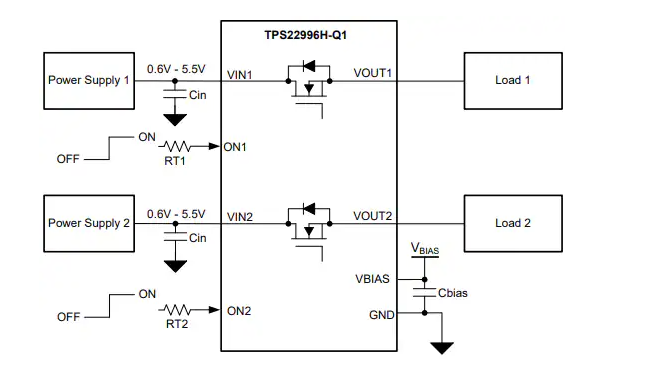

典型應用電路圖
