LM10500 是一個 5A 能源管理單元 （EMU），可主動降低系統級功耗 通過利用連續、實時、閉環的自適應電壓調節 （AVS） 來消耗 方案。LM10500 與 PowerWise AVS 合作運營 兼容的 ASIC、SoC 和處理器，可在工藝和 溫度變化。該設備通過 PowerWise 接口 （PWI） 1.0 或 PWI 2.0 進行控制 高速串行接口。

當 LM10500 與 AVS 兼容一起使用時，通常可以節省 40% 的電量 ASIC、SoC 和處理器。
*附件：lm10500.pdf

特性

• 閉環自適應電壓調節 （AVS）
• 兼容 PWI 1.0 / PWI 2.0
• 電阻器可編程開關頻率
• 頻率同步
• Precision Enable
• 內部軟啟動以減少浪涌電流
• 電源正常 （PWROK）
• 欠壓鎖定 （UVLO）
• 過壓保護 （OVP）
• 逐周期限流 （OCP）
• 熱關斷

主要規格

• 3.0 V 至 18.0 V 輸入電壓范圍
• 1.5% 反饋電壓精度
• 0.6 V至1.0 V AVS反饋電壓范圍
• 0.8 V 至 5.0 V 啟動 V外范圍 （使用 Resistor-Divider）
• AVS 的典型功耗比固定電壓低 40%
• 300 kHz 至 1.5 MHz 開關頻率范圍
• WQFN-28 封裝（5 mm x 5 mm x 0.8 mm，0.5 mm 間距）

參數

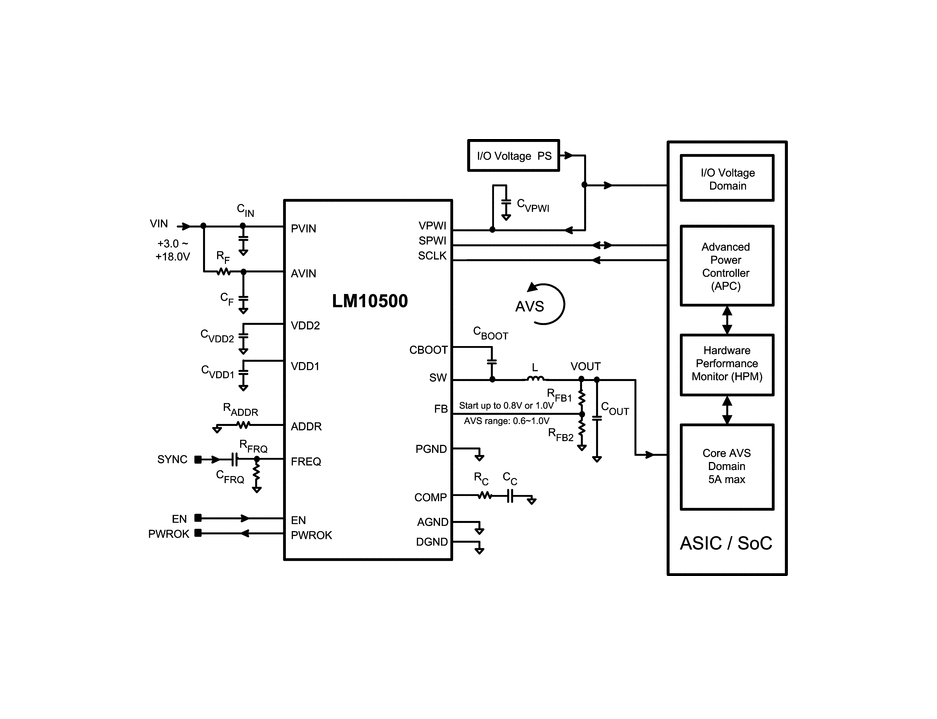

方框圖

一、產品概述

LM10500是一款5A能源管理單元（EMU），集成了PowerWise?自適應電壓縮放（AVS）技術。它通過實時、閉環的自適應電壓縮放方案，主動降低系統級功耗，特別適用于與AVS兼容的ASICs、SoCs和處理器配合使用。

二、主要特性

• ? 自適應電壓縮放（AVS） ?：利用硬件性能監控器（HPM）和高級電源控制器（APC），根據處理器性能和溫度變化實時調整供電電壓，實現最佳功耗管理。
• ? PowerWise接口（PWI） ?：支持PWI 1.0和PWI 2.0高速串行接口，便于與AVS兼容的設備通信。
• ?寬輸入電壓范圍?：支持3.0V至18.0V的輸入電壓，適用于多種應用場景。
• ?高精度反饋電壓?：提供1.5%的反饋電壓精度，確保輸出電壓穩定。
• ?高效率?：通過優化的設計和先進的控制算法，實現高效率的電能轉換。

三、電氣特性

• ?最大輸出電流?：5A
• ?AVS反饋電壓范圍?：0.6V至1.0V
• ?啟動輸出電壓范圍?：0.8V至5.0V（使用電阻分壓器）
• ?開關頻率范圍?：300kHz至1.5MHz
• ?熱關斷保護?：內置熱關斷電路，防止芯片過熱損壞。

四、功能描述

• ?軟啟動?：內置軟啟動功能，限制啟動時的浪涌電流，防止損壞輸入電源。
• ?電源良好（PWROK）輸出?：當輸出電壓穩定在規定范圍內時，PWROK輸出高電平，指示電源正常。
• ? 過壓保護（OVP）和欠壓鎖定（UVLO） ?：防止輸出電壓過高或過低，保護負載設備。
• ? 周期限流（OCP） ?：在過流情況下，自動限制輸出電流，防止芯片和負載損壞。

五、應用領域

• ?點載調節?
• ?服務器和網絡卡?
• ?存儲設備?
• ?機頂盒處理器?
• ?醫療和工業處理器?

六、封裝與尺寸

• ?封裝類型?：WQFN-28封裝（5mm x 5mm x 0.8mm，0.5mm引腳間距）
• ?封裝特性?：暴露焊盤設計，有助于散熱；提供詳細的封裝尺寸和引腳排列信息。

七、設計指南

• ?輸出電壓編程?：通過PWI接口或外部電阻分壓器設置輸出電壓。
• ?開關頻率設置?：通過外部電阻或同步外部時鐘信號設置開關頻率。
• ?電感與電容選擇?：提供詳細的電感和電容選擇指南，確保電路穩定性和效率。
• ?布局考慮?：強調良好的PCB布局對電路性能的重要性，包括輸入/輸出電容、電感和反饋電阻的放置位置。

八、文檔支持

• ?相關技術文檔?：包括數據手冊、應用筆記、設計指南等，為用戶提供全面的技術支持。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便用戶與其他工程師交流心得、解決問題。
