今天我們要聊的是一個在醫療電子領域默默發光發熱的"小英雄"——WT588F02KD-32N語音顯示控制芯片。這款芯片專門為血壓計等醫療設備量身打造，用一顆芯片解決了傳統方案中多個痛點。

在開始介紹這位新朋友之前，我們先來想象一個場景：你正在家里測量血壓，血壓計顯示屏上數字剛跳出來，語音播報卻還在說上一次的測量結果，或者數字顯示得模模糊糊看不清楚。這種體驗是不是讓人很抓狂？實際上，這正是傳統血壓計方案面臨的核心問題。

傳統的血壓計方案就像一支沒有指揮的樂隊，需要語音芯片、存儲單元、功放模塊、LED驅動芯片等多個"樂手"各自為政。這樣的設計帶來了三個主要問題：

成本居高不下

就像買一套家具需要跑好幾家店；

開發周期冗長

工程師需要協調多個芯片之間的"溝通"

視聽錯位

多芯片協同經常出現"步調不一致"的問題，導致語音播報和屏幕顯示不同步，用戶聽到的和看到的信息出現時差。

這就好比你點了一份外賣，送餐員分別把米飯、菜品、湯品在不同時間送到，雖然最終都到了，但用餐體驗大打折扣。對于血壓計這種需要精確傳達測量數據的醫療設備來說，這種"信息錯位"可能會讓用戶產生誤讀，影響健康監測的準確性。

那么，如何解決這個行業難題呢？

WT588F02KD-32N給出了一個優雅的答案：用單芯片集成方案直擊痛點。

這款芯片就像是為血壓計量身定制的"聲光同步大腦"，將語音處理、LED驅動、存儲管理等功能集成在一顆4×4mm的小芯片內。

管腳封裝圖

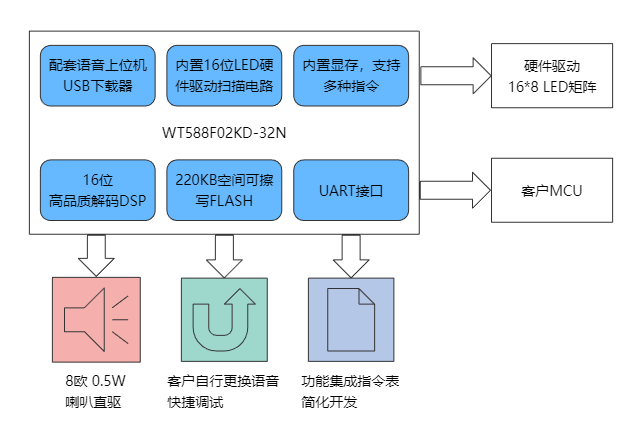

讓我們來看看它是如何工作的——

當血壓計完成測量后，WT588F02KD-32N內置的16位DSP核心會同時處理語音播報和數碼管顯示兩項任務。

通過其矩陣式LED直驅架構，芯片能夠以50mA的強勁驅動電流點亮16位數碼管，確保數值顯示清晰穩定。

與此同時，DSP核心調用內置的語音庫，通過組合播放功能（B0指令）實現"播報+顯示"的低延遲同步。這種同步效果就像是一場精心編排的音樂會，指揮家（芯片）確保所有樂手（語音和顯示）在同一個節拍上演奏，用戶看到的數字和聽到的播報完全一致，再也不會出現"視聽錯位"的尷尬。

參考原理圖與用戶例程

血壓計需要實時顯示高壓、低壓、心率等復雜數據，對顯示質量要求極高。傳統方案中LED驅動電流不足常常導致屏幕閃爍或亮度不均，就像一盞快要壞掉的燈泡，忽明忽暗讓人看不清楚。

WT588F02KD-32N的矩陣式LED直驅架構就像是給數碼管裝上了一臺"專業級電源"。單LED驅動電流達到50mA，這個數值是什么概念呢？簡單來說，就是有足夠的"力氣"讓每一個數碼段都亮得清清楚楚。配合動態掃描控制技術，芯片能夠精確控制每個數碼管的亮度和刷新頻率，確保測量數值顯示得穩定且清晰。

更重要的是，這種硬件直驅方式消除了傳統方案中因多級信號傳輸造成的延遲問題。就像直接用手電筒照明和通過幾面鏡子反射照明的區別，前者顯然更直接、更高效。

相較于需要多顆芯片協同工作的分離式方案，WT588F02KD-32N以高集成度重構了整個設計邏輯。這種變化就像是從"大雜燴"變成了"一鍋煮"，不僅簡化了電路設計，更大幅降低了成本。

芯片內置的16位DSP核心直接支持WAV/T3Z音頻解碼，采樣率最高可達24kHz，這意味著語音播報的音質足夠清晰。

同時，芯片集成了200秒的語音存儲空間，這個容量足以存儲血壓計所需的所有語音提示。客戶可以通過配套的下載器自主更新語音庫，就像給手機更換鈴聲一樣簡單。

在開發層面，芯片采用成熟的UART指令體系，默認波特率9600，工程師只需要通過簡單的串口命令就能調用各種功能。

比如音量調節用AE指令，曲目循環模式用AF指令，整個開發過程就像用遙控器控制電視一樣直觀。這種簡化的開發模式能夠?qū)a(chǎn)品開發周期縮短50%以上，讓血壓計廠商能夠更快地推出新產品。

血壓計有一個特殊的播報需求

血壓計需要按照"高壓-低壓-心率"的順序分段播報測量結果。

傳統方案往往需要分別調用多個語音文件，容易出現播報不連貫或被其他操作打斷的問題。

WT588F02KD-32N針對這個場景深度優化了組合播放功能

通過單條B0指令，芯片就能編排多段語音的播放順序，比如先播報"收縮壓"，然后播報具體數值，接著播報"舒張壓"和對應數值，最后播報"心率"和數值。
更貼心的是，芯片支持播放中暫停/續播（AA指令）和緊急停止（AB指令）功能，完美應對醫療場景中的突發操作需求。比如測量過程中有緊急情況需要暫停，用戶可以隨時中斷播報，處理完畢后繼續播放，就像視頻播放器的暫停鍵一樣便捷。

作為醫療設備的核心組件，穩定性是WT588F02KD-32N最重要的品質之一。芯片支持3.0-5.5V寬電壓范圍，這意味著即使在電池電量不足的情況下，設備依然能夠穩定工作。QFN32封裝（4×4mm）的緊湊設計為產品小型化提供了可能，同時節省了90%的布板空間。

更重要的是，芯片具備工業級溫度耐受能力（-20℃~+85℃），無論是在寒冷的東北還是炎熱的南方，都能保持穩定的工作狀態。配合內置的抗干擾設計，芯片能夠在家庭、社區醫院等復雜電磁環境中穩定運行，為智能血壓監測提供高可靠的聲光引擎。

隨著人口老齡化和健康意識的提升，家用醫療設備的需求將持續增長。WT588F02KD-32N這樣的高集成度芯片，為設備制造商提供了更加靈活、高效的解決方案，也為用戶帶來了更好的產品體驗。

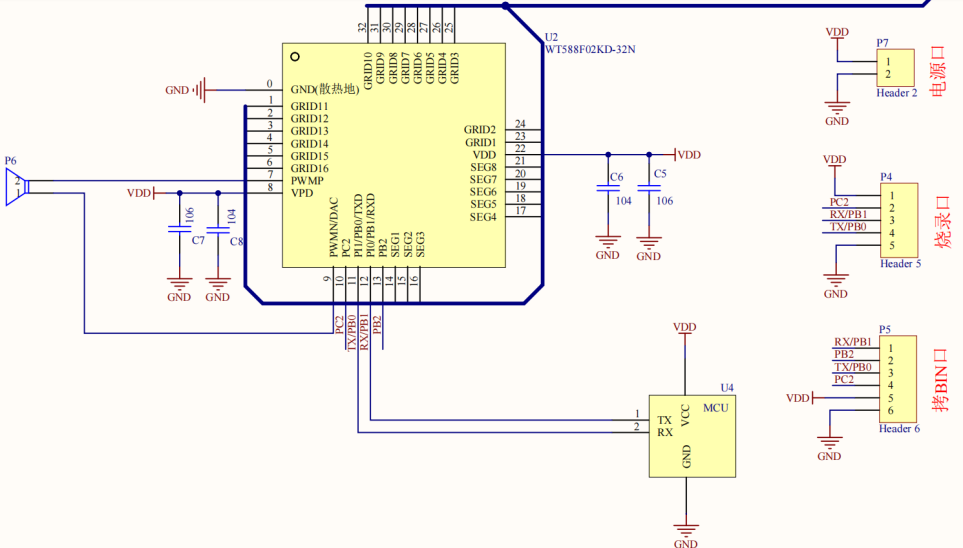

WT588F02KD-32應用原理圖
