Texas Instruments LM74680理想二極管橋控制器數據手冊
Texas Instruments LM74680理想二極管橋控制器通過驅動呈全橋配置的四個N溝道MOSFET來整流電壓 。該控制器可實現更低的壓降和更低的功率耗散，從而簡化電源設計、消除散熱器并減少PCB面積。LM74680橋式控制器的工作輸入電壓范圍為5V至80V。該器件具有4個集成柵極驅動控制、165μA柵極上拉強度以及100mA柵極下拉強度。該控制器包括一個使能引腳，用于通過外部信號啟用或禁用柵極驅動器。 典型應用包括IP攝像頭、恒溫器、可視門鈴、配電系統和不分極性的電源輸入。
數據手冊：*附件：Texas Instruments LM74680理想二極管橋控制器數據手冊.pdf
LM74680橋控制器工作在-40°C至+125°C的溫度范圍，支持從直流到1kHz的電壓整流。這款二極管橋控制器采用小占位面積的3mm x 3mm VQFN-12封裝，并符合IPC-9592間距規則。
特性
- 輸入工作電壓范圍：5V至80V
- 絕對最大電壓：100 V
- 4個集成柵極驅動器控制
- 165μA柵極上拉強度
- 100mA柵極下拉強度
- VTG_REG = 11mV的線性柵極調節控制用于電源ORing應用
- 使能引腳用于用戶控制的器件的開/關功能
- 工作結溫范圍：-40 °C至125 °C
- 占位面積小：
- 3 mm x 3 mm VQFN-12
- 符合IPC-9592間距規則
應用
框圖

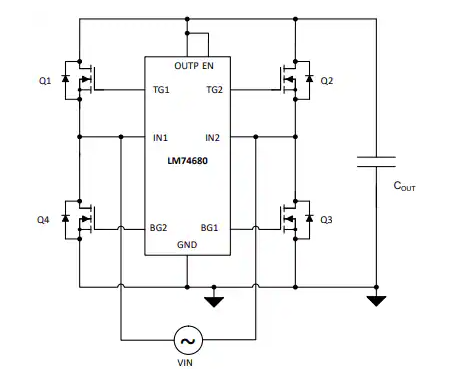

典型應用圖

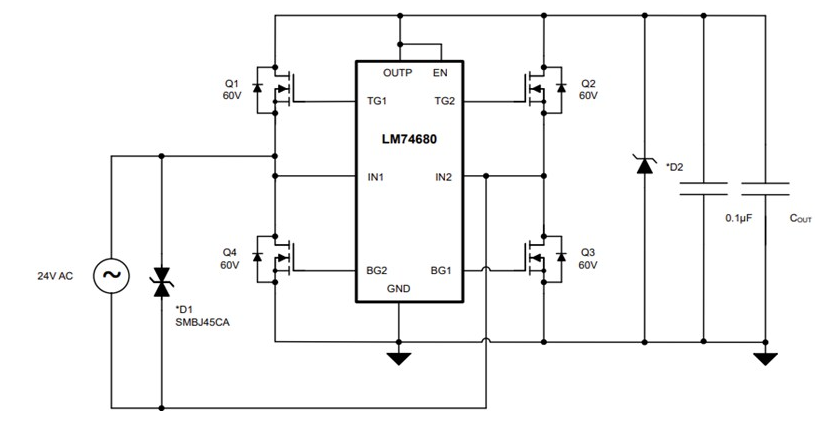

典型應用原理圖
